| Номер в госреестре | 85973-22 |
| Наименование СИ | Весы неавтоматического действия |
| Обозначение типа СИ | Big-Bag |
| Изготовитель | "Premier Tech Chronos B.V.", Нидерланды |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Весы неавтоматического действия Big-Bag (далее - весы) предназначены для измерений массы при статическом взвешивании фасованной продукции.
Принцип действия весов основан на преобразовании деформации упругих элементов тензометрических датчиков, возникающей под действием силы тяжести и выталкивающей силы воздуха, действующих на взвешиваемый объект, в аналоговый электрический сигнал, изменяющийся пропорционально массе груза. Сигналы от тензодатчиков передаются на модуль терминала, и результат взвешивания в единицах массы отображается на дисплее последнего.
Конструктивно весы представляют собой два модуля, соединенные системой обмена данных - взвешивающий модуль и модуль управления, предназначенный для выбора режимов работы весов и индикации результатов взвешивания. Весы имеют верхнее расположение грузоприемного устройства.
Модуль управления оснащен панелью управления с цифровой индикацией и выполняет следующие функции:
- управление процессом взвешивания и обработка сигнала с взвешивающего модуля;
- отображение и передача результатов взвешивания на внешние устройства с помощью интерфейсов RS232, RS485.
- индикация режимов работы весов.
Весы встроены в линию фасовки и упаковки технического углерода в пластиковые паки.
Терминология и наименования метрологических характеристик весов приведены в соответствии с ГОСТ OIML R 76-1-2011 «Государственная система обеспечения единства измерений. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
Маркировка весов реализована с использованием маркировочных табличек.
Маркировочная табличка с серийным номером весов расположена на боковой панели модуля терминала. Серийный номер имеет цифровой формат, нанесен типографским способом. К весам данного типа относятся весы с серийными номерами 17603868.4, 144.479/504.2.

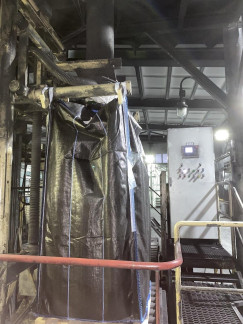

Общий вид весов приведен на рисунке 1.
Рисунок 1 - Общий вид весов неавтоматического действия Big-Bag Пломбирование и нанесение знака поверки на средство измерений не предусмотрено.
Модуль управления весов оснащен встроенным программным обеспечением (далее -ПО). Номер версии высвечивается при обращении к соответствующему подпункту меню.
Основные функции ПО: обработка сигнала с весовых устройств взвешивающего модуля и последующий пересчет его в единицы массы, хранение программ и результатов работы весов, вывод данных на табло панели управления.
ПО заложено в процессе производства и защищено от доступа и изменения паролем. Обновления ПО без обращения к производителю - фирме «Premier Tech Chronos B.V.», Нидерланды, в процессе эксплуатации не предусмотрено.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при их нормировании.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | - |
| Номер версии ПО | не ниже 1.03.11.1 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Максимальная нагрузка Мах, кг | 1100 |
| Действительная цена деления d, кг | 0,5 |
| Пределы допускаемой погрешности при поверке (в эксплуатации) в интервалах нагрузки, кг от 20 кг до 250 кг включ. св. 250 до 1000 кг включ. св. 1000 до Max включ. | ±0,5 (±1,0) ±1,0 (±2,0) ±1,5 (±3,0) |
| Диапазон выборки массы тары, кг | от 20 до 60 |
| Минимальная нагрузка Мт, кг | 20 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | 380 |
| - частота, Гц | 50 |
| Потребляемая мощность, ВА, не более | 400 |
| Габаритные размеры системы управления, мм, не более | |
| - длина | 500 |
| - ширина | 800 |
| - высота | 2000 |
| Габаритные размеры грузоприемного устройства, мм, не более | |
| - длина | 2000 |
| - ширина | 2000 |
| Условия эксплуатации | |
| - температура окружающей среды, °С | от +5 до +35 |
наносится на титульный лист Руководства по эксплуатации типографским способом. Комплектность средства измерений
| Таблица 4 - Комплектность средства измерений | ||
| Наименование | Обозначение | Количество |
| Весы неавтоматического действия | Big-Bag | 1 шт. |
| Инструкция по эксплуатации и техническому обслуживанию | - | 1 экз. |
приведены в главе 2 руководства по эксплуатации и техническому обслуживанию.
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 29.12.2018 года № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы»
Правообладатель
Фирма «Premier Tech Chronos B.V.», Нидерланды Адрес Meerheide 40 5521 DZ Eersel Netherlands Телефон: +31 888 932273 Web-сайт: www.premiertechsystems.com
