| Номер в госреестре | 85974-22 |
| Наименование СИ | Лабораторный ИК-анализатор |
| Обозначение типа СИ | МСТ466-QC |
| Изготовитель | Process Sensors Corporation, США |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Лабораторный ИК-анализатор МСТ466-0С (далее - анализатор) предназначен для измерений массовой доли влаги в альтернативных видах топлива: в древесных щепе и опилках, лузге (подсолнечника, овса, рапса, кукурузы, пшеничных культур и др.), твердых бытовых отходах, сене, целлюлозно-бумажных отходах, кордном наполнителе, отходах кофейного производства, отходах текстиля и других.
Принцип действия анализатора основан на методе спектроскопии в ближней инфракрасной области. Измерение выполняется путем фокусирования света через NIR-спектрометр и вращающийся набор фильтров. В результате концентрирования рассеянного отраженного излучения на вогнутом зеркале и отражения на детектор генерируется внутренний и внешний электрические сигналы для каждого фильтра. Отношение внешнего и внутреннего сигналов соответствует значению массовой доли влаги. Сигналы с фильтров обрабатываются при помощи специальных алгоритмов в значение массовой доли влаги и выводятся на сенсорный экран.
Анализатор представляет собой настольный лабораторный прибор, выполненный в виде моноблока, и состоит из следующих частей: источника излучения, круглого диска с фильтрами, привода вращения диска, детектора, блока питания и сенсорного экрана. В качестве источника инфракрасного излучения используется кварцевая галогенная лампа с уменьшенным напряжением питания. На круглом диске размещается до шести фильтров инфракрасного или видимого диапазона спектра. В качестве привода вращения диска с фильтрами используется прецизионный бесщеточный электродвигатель постоянного тока. Для преобразования инфракрасного излучения в электрический сигнал используется детектор PbS (сульфид свинца).
На передней панели анализатора в нижней части корпуса расположен цветной сенсорный экран, на который выводятся результаты измерения, а также осуществляется управление процессом измерения. Также в нижней части анализатора расположена платформа, на которую помещается чаша с измеряемым материалом. На боковой поверхности расположен разъем для присоединения принтера. На задней панели анализатора расположен разъем для подключения кабеля к электрической сети и порт USB.
К данному типу средств измерений относится лабораторный ИК-анализатор МСТ466^С зав. № 47Q-1452.

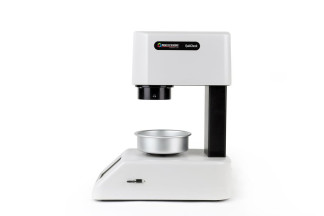

Общий вид лабораторного ИК-анализатора МСТ466-0С представлен на рисунке 1.
Рисунок 1 - Общий вид лабораторного ИК-анализатора MCT466-QC
Пломбирование и нанесение знака поверки на анализатор не предусмотрено.
Заводской номер в буквенно-цифровом формате указывается на наклейке, которая нанесена на задней панели анализатора.
Анализатор имеет программное обеспечение, которое обеспечивает математическую обработку результатов измерения и представление измерительной информации на дисплее прибора.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1. Влияние ПО на метрологические характеристики учтено при их нормировании.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер) ПО | Nir v5.02 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики_
| Наименование характеристики | Значение |
| Диапазон измерений массовой доли влаги, % | от 5 до 80 |
| Пределы допускаемой абсолютной погрешности измерений массо | |
| вой доли влаги, %: | |
| в поддиапазоне от 5 до 20 % включ. | ±2,5 |
| в поддиапазоне св. 20 % до 50 % включ. | ±4,0 |
| в поддиапазоне св. 50 % до 80 % | ±7,0 |
| Наименование характеристики | Значение |
| Габаритные размеры, мм, не более: - высота | 470 |
| - ширина | 227 |
| - длина | 394 |
| Масса, кг, не более | 9,1 |
| Условия эксплуатации: температура окружающей среды, °С | от +20 до +30 |
нанесение знака утверждения типа на средство измерений и руководство пользователя не предусмотрено.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Лабораторный ИК-анализатор | МСТ466-0С | 1 шт. |
| Сетевой кабель | - | 1 шт. |
| Чаша | - | 1 шт. |
| Контрольный (юстировочный) образец | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
приведены в разделе 3 руководства по эксплуатации лабораторного ИК-анализатора
мст466-ос.
Государственная поверочная схема для средств измерений содержания воды в твёрдых и жидких веществах и материалах, утвержденная Приказом Росстандарта от 29.12.2018 № 2832 «Об утверждении государственной поверочной схемы для средств измерений содержания воды в твёрдых и жидких веществах и материалах».
Техническая документация Process Sensors Corporation (США).
Правообладатель
Process Sensors Corporation, США
Адрес: 113 Cedar Street, Milford, MA 01757, USA
Телефон: +1(508) 473-9901
Факс: +1(508) 473-0715
Web-сайт: info@orocesssensors.com
