Преобразователи термоэлектрические 214С, 85983-22

85983-22
Преобразователи термоэлектрические 214С (далее - ТП) предназначены для измерений температуры жидких, сыпучих и газообразных сред, не агрессивных к материалу защитной оболочки измерительной вставки.
Карточка СИ
Номер в госреестре 85983-22
Наименование СИ Преобразователи термоэлектрические
Обозначение типа СИ 214С
Изготовитель Акционерное общество "Промышленная группа "Метран" (АО "ПГ "Метран"), г. Челябинск
Год регистрации 2022
Срок свидетельства 01.07.2027
МПИ (интервал между поверками) 2 года
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Преобразователи термоэлектрические 214С (далее - ТП) предназначены для измерений температуры жидких, сыпучих и газообразных сред, не агрессивных к материалу защитной оболочки измерительной вставки.

Описание

Принцип действия ТП основан на эффекте Зеебека (термоэлектрическом эффекте) -явлении возникновения термоэлектродвижущей силы (далее - ТЭДС) в замкнутой цепи, состоящей из разнородных проводников. ТП обеспечивают преобразование измеряемой температуры в изменение ТЭДС.

Конструктивно ТП состоят из измерительной вставки, внутри которой размещен чувствительный элемент (далее - ЧЭ), клеммной колодки (или без нее), соединительной головки (или без нее), удлинительного провода (или без него) с различными способами монтажа на объектах измерений (в зависимости от заказа).

В зависимости от способа монтажа свободные концы ТП могут быть подключены к контактам клеммной колодки, либо к удлинительному (компенсационному) проводу либо оставаться свободными.

ТП могут применяться во взрывоопасных зонах с Ex-маркировкой: взрывонепроницаемая оболочка «d», искробезопасная электрическая цепь «i», защита от воспламенения пыли «t». Конструкция ТП выполнена в соответствии с общими требованиями к оборудованию, предназначенному для использования во взрывоопасных средах.

ТП выпускаются в модификациях, отличающихся типом термопреобразователей, буквенным обозначением номинальной статической характеристики (далее - НСХ), метрологическими характеристиками, количеством чувствительных элементов, материалом защитной оболочки, длиной монтажной части, конструктивным исполнением монтажной части и соединительной головки, способом монтажа.

Структура условного обозначения модификаций ТП приведена на рисунке 1.

214C ХХ XX XX XX Х ХХХХ ХХ ХХ; ХХХ; ХХХХ

I_I I_I I_I I_I I_I I_I I_I I_I I_I

1    2 3 4 5    6    7    8    с 9 по 30

Рисунок 1 - Структура условного обозначения модификаций ТП

Расшифровка структуры условного обозначения модификаций ТП приведена в таблице 1.

Позиция

Описание

1

214С - обозначение наименования ТП

2

Обозначение типа термопреобразователей (буквенное обозначение НСХ): Т1 - Железо-константановые (железо-медьникелевые) ТЖК (J);

ТК - Хромель-алюмелевые (никельхром-никельалюминиевые) ТХА (К); ТТ - Медь-константановые (медь-медьникелевые) ТМКн (Т).

3

Материал оболочки измерительной вставки: SM - нержавеющая сталь;

AK - сплав 600.

4

Классы:

Т1 - 1 класс допуска в соответствии с таблицей 2 (по ГОСТ 6616-94);

T2 - 2 класс допуска в соответствии с таблицей 2 (по ГОСТ 6616-94);

SP - Специальный класс допуска в соответствии с таблицей 3 (по ASTM E230); ST - Стандартный класс допуска в соответствии с таблицей 3 (по ASTM E230).

5

Количество чувствительных элементов (далее - ЧЭ): SG - 1 ЧЭ (неизолированный);

SU - 1 ЧЭ (изолированный);

DG - 2 ЧЭ (неизолированный);

DU - 2 ЧЭ (изолированный).

6

Единицы величин при обозначении длины монтажной части: Е - дюймы;

М - миллиметры

7

Длина монтажной части:

от 3,94 до 78,50 дюйма с шагом 0,25 дюйма (с кодом для единиц величин - Е); от 100 до 2000 мм с шагом 5 мм (с кодом для единиц величин - М).

8

Конструктивное исполнение монтажной части - выбирается в соответствии с технической документацией изготовителя.

о

m

ON

Дополнительный функционал 1)

1) Этот раздел последовательно включает в себя информацию об исполнениях из нержавеющей стали, сертификации по искро- и взрывозащите, обозначениях соединительных головок, типах удлинителей и кабельных вводов, размерах удлинителей, типах и длинах компенсационного кабеля, и прочее, в соответствии с технической документацией изготовителя.

Серийный номер наносится на маркировочную наклейку ТП методом термотрансферной печати в виде цифрового кода или бирки, прикрепленной к корпусу ТП методом гравирования.

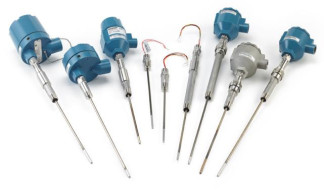

Общий вид ТП с указанием места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунке 2.

Нанесение знака поверки на ТП в обязательном порядке не предусмотрено. Пломбирование ТП не предусмотрено.

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 2 - Метрологические характеристики при нормировании классов допуска по

ГОСТ 6616-94

Тип

термопреобразо

вателя

(буквенное

обозначение

НСХ)

Класс допуска по

ГОСТ 6616-94

Диапазоны измерений температуры, °С 1)

Пределы допускаемых отклонений ТЭДС от НСХ в температурном эквиваленте, °С

ТЖК (J)

1

от -40 до +375 включ. св. +375 до +750 2) включ.

±1,5 ±0,0044 3)

ТЖК (J)

2

от -40 до +333 включ. св. +333 до +750 2) включ.

±2,5 ±0,0075 t

ТХА (K)

1

от -40 до +375 включ. св. +375 до +1000 2) включ.

±1,5 ±0,004 t

ТХА (K)

2

от -40 до +333 включ. св. +333 до +1200 2) включ.

±2,5 ±0,0075 t

ТМКн (T)

1

от -40 до +125 включ. св. +125 до +350 включ.

±0,5 ±0,004 t

ТМКн (T)

2

от -40 до +133 включ. св. +133 до +350 включ.

±1,0 ±0,0075 t

Тип

Пределы

термопреобразо-

Класс допуска по

ГОСТ 6616-94

допускаемых

вателя

Диапазоны измерений

отклонений ТЭДС от

(буквенное

температуры, °С 1)

НСХ в

обозначение

температурном

НСХ)

эквиваленте, °С

1) Приведены максимальные значения диапазонов измерений температуры. ТП могут выпускаться с любыми значениями диапазона измерений температуры внутри максимального диапазона измерений.

2) При длине измерительной вставки менее 250 мм верхняя граница диапазона измерений температуры составляет плюс 700 °С.

_3) t - значение измеряемой температуры, °С._

Таблица 3 - Метрологические характеристики при нормировании классов допуска по

ASTM E230

Тип

термопреобразо

вателя

(буквенное

обозначение

НСХ)

Класс допуска по

ASTM E230 1)

Диапазоны измерений температуры, °С 2)

Пределы допускаемых отклонений ТЭДС от НСХ в температурном эквиваленте, °С

ТЖК (J)

Специальный

от 0 до +275 включ. св. +275 до +760 3) включ.

±1,1 ±0,004 t 5)

ТЖК (J)

Стандартный

от 0 до +293 включ. св. +293 до +760 3) включ.

±2,2 ±0,0075 t

ТХА (K)

Специальный

от 0 до +275 включ. св. +275 до +1200 3) включ.

±1,1 ±0,004 t

ТХА (K)

Стандартный

от -196 до -110 включ. 4) св. -110 до +293 включ. 4) св. +293 до +1200 3) включ.

±0,02-|t| ±2,2 ±0,0075 t

ТМКн (T)

Специальный

от -196 до -62,5 включ. 4) св. -62,5 до +125 включ. св. +125 до +370 включ.

±0,008|t| ±0,5 ±0,004 t

ТМКн (T)

Стандартный

от -196 до -66,6 включ. 4) св. -66,6 до +133 включ. св. +133 до +370 включ.

±0,015-|t|

±1

±0,0075 t

1)    Значения ТЭДС в мВ для типов термопреобразователей J, K, T по ASTM E230, приведены в таблицах 4, 5, 6. Для промежуточных значений температур, ТЭДС вычисляют с помощью аппроксимации или расчетом по полиному указанному в ASTM E230 (пример аппроксимации: ТЭДС для термопреобразователей J по ASTM E230 для температуры 10,5 °С, будет вычисляться как (ТЭДС(11 °С) - ТЭДС(10 °С))-(10,5-10) + ТЭДС(10 °С) = (0,558 -0,507)^0,5 + 0,507 = 0,533 мВ).

2)    Приведены максимальные значения диапазонов измерений температуры.

ТП могут выпускаться с любыми значениями диапазона измерений температуры внутри максимального диапазона измерений.

3)    При длине измерительной вставки менее 250 мм верхняя граница диапазона измерений температуры составляет плюс 700 °С.

4)    При длине монтажной части менее 250 мм нижняя граница диапазона измерений температуры составляет минус 70 °С.

5)    t - значение измеряемой температуры, °С.

ТЭДС в мВ при температу

ре свободного конца 0 °С

Температура рабочего конца, °С

0

1

2

3

4

5

6

7

8

9

10

0

0,000

0,050

0,101

0,151

0,202

0,253

0,303

0,354

0,405

0,456

0,507

+10

0,507

0,558

0,609

0,660

0,711

0,762

0,814

0,865

0,916

0,968

1,019

+20

1,019

1,071

1,122

1,174

1,226

1,277

1,329

1,381

1,433

1,485

1,537

+30

1,537

1,589

1,641

1,693

1,745

1,797

1,849

1,902

1,954

2,006

2,059

+40

2,059

2,111

2,164

2,216

2,269

2,322

2,374

2,427

2,480

2,532

2,585

+50

2,585

2,638

2,691

2,744

2,797

2,850

2,903

2,956

3,009

3,062

3,116

+60

3,116

3,169

3,222

3,275

3,329

3,382

3,436

3,489

3,543

3,596

3,650

+70

3,650

3,703

3,757

3,810

3,864

3,918

3,971

4,025

4,079

4,133

4,187

+80

4,187

4,240

4,294

4,348

4,402

4,456

4,510

4,564

4,618

4,672

4,726

+90

4,726

4,781

4,835

4,889

4,943

4,997

5,052

5,106

5,160

5,215

5,269

+100

5,269

5,323

5,378

5,432

5,487

5,541

5,595

5,650

5,705

5,759

5,814

+110

5,814

5,868

5,923

5,977

6,032

6,087

6,141

6,196

6,251

6,306

6,360

+120

6,360

6,415

6,470

6,525

6,579

6,634

6,689

6,744

6,799

6,854

6,909

+130

6,909

6,964

7,019

7,074

7,129

7,184

7,239

7,294

7,349

7,404

7,459

+140

7,459

7,514

7,569

7,624

7,679

7,734

7,789

7,844

7,900

7,955

8,010

+150

8,010

8,065

8,120

8,175

8,231

8,286

8,341

8,396

8,452

8,507

8,562

+160

8,562

8,618

8,673

8,728

8,783

8,839

8,894

8,949

9,005

9,060

9,115

+170

9,115

9,171

9,226

9,282

9,337

9,392

9,448

9,503

9,559

9,614

9,669

+180

9,669

9,725

9,780

9,836

9,891

9,947

10,002

10,057

10,113

10,168

10,224

+190

10,224

10,279

10,335

10,390

10,446

10,501

10,557

10,612

10,668

10,723

10,779

+200

10,779

10,834

10,890

10,945

11,001

11,056

11,112

11,167

11,223

11,278

11,334

+210

11,334

11,389

11,445

11,501

11,556

11,612

11,667

11,723

11,778

11,834

11,889

+220

11,889

11,945

12,000

12,056

12,111

12,167

12,222

12,278

12,334

12,389

12,445

+230

12,445

12,500

12,556

12,611

12,667

12,722

12,778

12,833

12,889

12,944

13,000

+240

13,000

13,056

13,111

13,167

13,222

13,278

13,333

13,389

13,444

13,500

13,555

+250

13,555

13,611

13,666

13,722

13,777

13,833

13,888

13,944

13,999

14,055

14,110

+260

14,110

14,166

14,221

14,277

14,332

14,388

14,443

14,499

14,554

14,609

14,665

+270

14,665

14,720

14,776

14,831

14,887

14,942

14,998

15,053

15,109

15,164

15,219

+280

15,219

15,275

15,330

15,386

15,441

15,496

15,552

15,607

15,663

15,718

15,773

+290

15,773

15,829

15,884

15,940

15,995

16,050

16,106

16,161

16,216

16,272

16,327

+300

16,327

16,383

16,438

16,493

16,549

16,604

16,659

16,715

16,770

16,825

16,881

+310

16,881

16,936

16,991

17,046

17,102

17,157

17,212

17,268

17,323

17,378

17,434

+320

17,434

17,489

17,544

17,599

17,655

17,710

17,765

17,820

17,876

17,931

17,986

+330

17,986

18,041

18,097

18,152

18,207

18,262

18,318

18,373

18,428

18,483

18,538

+340

18,538

18,594

18,649

18,704

18,759

18,814

18,870

18,925

18,980

19,035

19,090

+350

19,090

19,146

19,201

19,256

19,311

19,366

19,422

19,477

19,532

19,587

19,642

+360

19,642

19,697

19,753

19,808

19,863

19,918

19,973

20,028

20,083

20,139

20,194

+370

20,194

20,249

20,304

20,359

20,414

20,469

20,525

20,580

20,635

20,690

20,745

+380

20,745

20,800

20,855

20,911

20,966

21,021

21,076

21,131

21,186

21,241

21,297

+390

21,297

21,352

21,407

21,462

21,517

21,572

21,627

21,683

21,738

21,793

21,848

+400

21,848

21,903

21,958

22,014

22,069

22,124

22,179

22,234

22,289

22,345

22,400

+410

22,400

22,455

22,510

22,565

22,620

22,676

22,731

22,786

22,841

22,896

22,952

+420

22,952

23,007

23,062

23,117

23,172

23,228

23,283

23,338

23,393

23,449

23,504

+430

23,504

23,559

23,614

23,670

23,725

23,780

23,835

23,891

23,946

24,001

24,057

+440

24,057

24,112

24,167

24,223

24,278

24,333

24,389

24,444

24,499

24,555

24,610

ТЭДС в мВ при температу

ре свободного конца 0 °С

Температура рабочего конца, °С

0

1

2

3

4

5

6

7

8

9

10

+450

24,610

24,665

24,721

24,776

24,832

24,887

24,943

24,998

25,053

25,109

25,164

+460

25,164

25,220

25,275

25,331

25,386

25,442

25,497

25,553

25,608

25,664

25,720

+470

25,720

25,775

25,831

25,886

25,942

25,998

26,053

26,109

26,165

26,220

26,276

+480

26,276

26,332

26,387

26,443

26,499

26,555

26,610

26,666

26,722

26,778

26,834

+490

26,834

26,889

26,945

27,001

27,057

27,113

27,169

27,225

27,281

27,337

27,393

+500

27,393

27,449

27,505

27,561

27,617

27,673

27,729

27,785

27,841

27,897

27,953

+510

27,953

28,010

28,066

28,122

28,178

28,234

28,291

28,347

28,403

28,460

28,516

+520

28,516

28,572

28,629

28,685

28,741

28,798

28,854

28,911

28,957

29,024

29,080

+530

29,080

29,137

29,194

29,250

29,307

29,363

29,420

29,477

29,534

29,590

29,647

+540

29,647

29,704

29,761

29,818

29,874

29,931

29,988

30,045

30,102

30,159

30,216

+550

30,216

30,273

30,330

30,387

30,444

30,502

30,559

30,616

30,673

30,730

30,788

+560

30,788

30,845

30,902

30,960

31,017

31,074

31,132

31,189

31,247

31,304

31,362

+570

31,362

31,419

31,477

31,535

31,592

31,650

31,708

31,766

31,823

31,881

31,939

+580

31,939

31,997

32,055

32,113

32,171

32,229

32,287

32,345

32,403

32,461

32,519

+590

32,519

32,577

32,636

32,694

32,752

32,810

32,869

32,927

32,985

33,044

33,102

+600

33,102

33,161

33,219

33,278

33,337

33,395

33,454

33,513

33,571

33,630

33,689

+610

33,689

33,748

33,807

33,866

33,925

33,984

34,043

34,102

34,161

34,220

34,279

+620

34,279

34,338

34,397

34,457

34,516

34,575

34,635

34,694

34,754

34,813

34,873

+630

34,873

34,932

34,992

35,051

35,111

35,171

35,230

35,290

35,350

35,410

35,470

+640

35,470

35,530

35,590

35,650

35,710

35,770

35,830

35,890

35,950

36,010

36,071

+650

36,071

36,131

36,191

36,252

36,312

36,373

36,433

36,494

36,554

36,615

36,675

+660

36,675

36,736

36,797

36,858

36,918

36,979

37,040

37,101

37,162

37,223

37,284

+670

37,284

37,345

37,406

37,467

37,528

37,590

37,651

37,712

37,773

37,835

37,896

+680

37,896

37,958

38,019

38,081

38,142

38,204

38,265

38,327

38,389

38,450

38,512

+690

38,512

38,574

38,636

38,698

38,760

38,822

38,884

38,946

39,008

39,070

39,132

+700

39,132

39,194

39,256

39,318

39,381

39,443

39,505

39,568

39,630

39,693

39,755

+710

39,755

39,818

39,880

39,943

40,005

40,068

40,131

40,193

40,256

40,319

40,382

+720

40,382

40,445

40,508

40,570

40,633

40,696

40,759

40,822

40,886

40,949

41,012

+730

41,012

41,075

41,138

41,201

41,265

41,328

41,391

41,455

41,518

41,581

41,645

+740

41,645

41,708

41,772

41,835

41,899

41,962

42,026

42,090

42,153

42,217

42,281

+750

42,281

42,344

42,408

42,472

42,536

42,599

42,663

42,727

42,791

42,855

42,919

+760

42,919

Таблица 5 - Значения ТЭДС для термопреобразователей К по ASTM E230

ТЭДС в мВ при температу

ре свободного конца 0 °С

Температура рабочего конца, °С

0

1

2

3

4

5

6

7

8

9

10

-190

-5,730

-5,747

-5,763

-5,780

-5,797

-5,813

-5,829

-180

-5,550

-5,569

-5,588

-5,606

-5,624

-5,642

-5,660

-5,678

-5,695

-5,713

-5,730

-170

-5,354

-5,374

-5,395

-5,415

-5,435

-5,454

-5,474

-5,493

-5,512

-5,531

-5,550

-160

-5,141

-5,163

-5,185

-5,207

-5,228

-5,250

-5,271

-5,292

-5,313

-5,333

-5,354

-150

-4,913

-4,936

-4,960

-4,983

-5,006

-5,029

-5,052

-5,074

-5,097

-5,119

-5,141

-140

-4,669

-4,694

-4,719

-4,744

-4,768

-4,793

-4,817

-4,841

-4,865

-4,889

-4,913

-130

-4,411

-4,437

-4,463

-4,490

-4,516

-4,542

-4,567

-4,593

-4,618

-4,644

-4,569

-120

-4,138

-4,166

-4,194

-4,221

-4,249

-4,276

-4,303

-4,330

-4,357

-4,384

-4,411

-110

-3,852

-3,882

-3,911

-3,939

-3,968

-3,997

-4,025

-4,054

-4,082

-4,110

-4,138

ТЭДС в мВ при температу

ре свободного конца 0 °С

Температура рабочего конца, °С

0

1

2

3

4

5

6

7

8

9

10

-100

-3,554

-3,584

-3,614

-3,645

-3,675

-3,705

-3,734

-3,764

-3,794

-3,823

-3,852

-90

-3,243

-3,274

-3,306

-3,337

-3,368

-3,400

-3,431

-3,462

-3,492

-3,523

-3,554

-80

-2,920

-2,953

-2,986

-3,018

-3,050

-3,083

-3,115

-3,147

-3,179

-3,211

-3,243

-70

-2,587

-2,620

-2,654

-2,688

-2,721

-2,755

-2,788

-2,821

-2,854

-2,887

-2,920

-60

-2,243

-2,278

-2,312

-2,347

-2,382

-2,416

-2,450

-2,485

-2,519

-2,553

-2,587

-50

-1,889

-1,925

-1,961

-1,996

-2,032

-2,067

-2,103

-2,138

-2,173

-2,208

-2,243

-40

-1,527

-1,564

-1,600

-1,637

-1,673

-1,709

-1,745

-1,782

-1,818

-1,854

-1,889

-30

-1,156

-1,194

-1,231

-1,268

-1,305

-1,343

-1,380

-1,417

-1,453

-1,490

-1,527

-20

-0,778

-0,816

-0,854

-0,892

-0,930

-0,968

-1,006

-1,043

-1,081

-1,119

-1,156

-10

-0,392

-0,431

-0,470

-0,508

-0,547

-0,586

-0,624

-0,663

-0,701

-0,739

-0,778

0

0,000

-0,039

-0,079

-0,118

-0,157

-0,197

-0,236

-0,275

-0,314

-0,353

-0,392

0

0,000

0,039

0,079

0,119

0,158

0,198

0,238

0,277

0,317

0,357

0,397

+10

0,397

0,437

0,477

0,517

0,557

0,597

0,637

0,677

0,718

0,758

0,798

+20

0,798

0,838

0,879

0,919

0,960

1,000

1,041

1,081

1,122

1,163

1,203

+30

1,203

1,244

1,285

1,326

1,366

1,407

1,448

1,489

1,530

1,571

1,612

+40

1,612

1,653

1,694

1,735

1,776

1,817

1,858

1,899

1,941

1,982

2,023

+50

2,023

2,064

2,106

2,147

2,188

2,230

2,271

2,312

2,354

2,395

2,436

+60

2,436

2,478

2,519

2,561

2,602

2,644

2,685

2,727

2,768

2,810

2,851

+70

2,851

2,893

2,934

2,976

3,017

3,059

3,100

3,142

3,184

3,225

3,267

+80

3,267

3,308

3,350

3,391

3,433

3,474

3,516

3,557

3,599

3,640

3,682

+90

3,682

3,723

3,765

3,806

3,848

3,889

3,931

3,972

4,013

4,055

4,096

+100

4,096

4,138

4,179

4,220

4,262

4,303

4,344

4,385

4,427

4,468

4,509

+110

4,509

4,550

4,591

4,633

4,674

4,715

4,756

4,797

4,838

4,879

4,920

+120

4,920

4,961

5,002

5,043

5,084

5,124

5,165

5,206

5,247

5,288

5,328

+130

5,328

5,369

5,410

5,450

5,491

5,532

5,572

5,613

5,653

5,694

5,735

+140

5,735

5,775

5,815

5,856

5,896

5,937

5,977

6,017

6,058

6,098

6,138

+150

6,138

6,179

6,219

6,259

6,299

6,339

6,380

6,420

6,460

6,500

6,540

+160

6,540

6,580

6,620

6,660

6,701

6,741

6,781

6,821

6,861

6,901

6,941

+170

6,941

6,981

7,021

7,060

7,100

7,140

7,180

7,220

7,260

7,300

7,340

+180

7,340

7,380

7,420

7,460

7,500

7,540

7,579

7,619

7,659

7,699

7,739

+190

7,739

7,779

7,819

7,859

7,899

7,939

7,979

8,019

8,059

8,099

8,138

+200

8,138

8,178

8,218

8,258

8,298

8,338

8,378

8,418

8,458

8,499

8,539

+210

8,539

8,579

8,619

8,659

8,699

8,739

8,779

8,819

8,860

8,900

8,940

+220

8,940

8,980

9,020

9,061

9,101

9,141

9,181

9,222

9,252

9,302

9,343

+230

9,343

9,383

9,423

9,464

9,504

9,545

9,585

9,626

9,666

9,707

9,747

+240

9,747

9,788

9,828

9,869

9,909

9,950

9,991

10,031

10,072

10,113

10,153

+250

10,153

10,194

10,235

10,276

10,316

10,357

10,398

10,439

10,480

10,520

10,561

+260

10,561

10,602

10,643

10,684

10,725

10,766

10,807

10,848

10,889

10,930

10,971

+270

10,971

11,012

11,053

11,094

11,135

11,176

11,217

11,259

11,300

11,341

11,382

+280

11,382

11,423

11,465

11,506

11,547

11,588

11,630

11,671

11,712

11,753

11,795

+290

11,795

11,836

11,877

11,919

11,960

12,001

12,043

12,084

12,126

12,167

12,209

+300

12,209

12,250

12,291

12,333

12,374

12,416

12,457

12,499

12,540

12,582

12,624

+310

12,624

12,665

12,707

12,748

12,790

12,831

12,873

12,915

12,956

12,998

13,040

+320

13,040

13,081

13,123

13,165

13,206

13,248

13,290

13,331

13,373

13,415

13,457

+330

13,457

13,498

13,540

13,582

13,624

13,665

13,707

13,749

13,791

13,833

13,874

+340

13,874

13,916

13,958

14,000

14,042

14,084

14,126

14,167

14,209

14,251

14,293

ТЭДС в мВ при температу

ре свободного конца 0 °С

Температура рабочего конца, °С

0

1

2

3

4

5

6

7

8

9

10

+350

14,293

14,335

14,377

14,419

14,461

14,503

14,545

14,587

14,629

14,671

14,713

+360

14,713

14,755

14,797

14,839

14,881

14,923

14,965

15,007

15,049

15,091

15,133

+370

15,133

15,175

15,217

15,259

15,301

15,343

15,385

15,427

15,469

15,511

15,554

+380

15,554

15,596

15,638

15,680

15,722

15,764

15,806

15,849

15,891

15,933

15,975

+390

15,975

16,017

16,059

16,102

16,144

16,186

15,228

16,270

16,313

16,355

16,397

+400

16,397

16,439

16,482

16,524

16,566

16,608

16,651

16,693

16,735

16,778

16,820

+410

16,820

16,862

16,904

16,947

16,989

17,031

17,074

17,116

17,158

17,201

17,243

+420

17,243

17,285

17,328

17,370

17,413

17,455

17,497

17,540

17,582

17,624

17,667

+430

17,667

17,709

17,752

17,794

17,837

17,879

17,921

17,964

18,006

18,049

18,091

+440

18,091

18,134

18,176

18,218

18,261

18,303

18,345

18,388

18,431

18,473

18,516

+450

18,516

18,558

18,601

18,643

18,686

18,728

18,771

18,813

18,856

18,898

18,941

+460

18,941

18,983

19,026

19,068

19,111

19,154

19,196

19,239

19,281

19,324

19,366

+470

19,366

19,409

19,451

19,494

19,537

19,579

19,622

19,664

19,707

19,750

19,792

+480

19,792

19,835

19,877

19,920

19,962

20,005

20,048

20,090

20,133

20,175

20,218

+490

20,218

20,261

20,303

20,346

20,389

20,431

20,474

20,516

20,559

20,602

20,644

+500

20,644

20,687

20,730

20,772

20,815

20,857

20,900

20,943

20,985

21,028

21,071

+510

21,071

21,113

21,156

21,199

21,241

21,284

21,326

21,369

21,412

21,454

21,497

+520

21,497

21,540

21,582

21,625

21,668

21,710

21,753

21,796

21,838

21,881

21,924

+530

21,924

21,966

22,009

22,052

22,094

22,137

22,179

22,222

22,265

22,307

22,350

+540

22,350

22,393

22,435

22,478

22,521

22,563

22,605

22,649

22,691

22,734

22,776

+550

22,776

22,819

22,862

22,904

22,947

22,990

23,032

23,075

23,117

23,160

23,203

+560

23,203

23,245

23,288

23,331

23,373

23,416

23,458

23,501

23,544

23,586

23,629

+570

23,629

23,671

23,714

23,757

23,799

23,842

23,884

23,927

23,970

24,012

24,055

+580

24,055

24,097

24,140

24,182

24,225

24,267

24,310

24,353

24,395

24,438

24,480

+590

24,480

24,523

24,565

24,608

24,650

24,693

24,735

24,778

24,820

24,863

24,905

+600

24,905

24,948

24,990

25,033

25,075

25,118

25,160

25,203

25,245

25,288

25,330

+610

25,330

25,373

25,415

25,458

25,500

25,543

25,585

25,627

25,670

25,712

25,755

+620

25,755

25,797

25,840

25,882

25,924

25,967

26,009

26,052

26,094

26,136

26,179

+630

26,179

26,221

26,263

26,306

26,348

26,390

26,433

26,475

26,517

26,560

26,602

+640

26,602

26,644

26,687

26,729

26,771

26,814

26,856

26,898

26,940

26,983

27,025

+650

27,025

27,067

27,109

27,152

27,194

27,236

27,278

27,320

27,363

27,405

27,447

+660

27,447

27,489

27,531

27,574

27,616

27,658

27,700

27,742

27,784

27,826

27,869

+670

27,869

27,911

27,953

27,995

28,037

28,079

28,121

28,163

28,205

28,247

28,289

+680

28,289

28,332

28,374

28,416

28,458

28,500

28,542

28,584

28,626

28,668

28,710

+690

28,710

28,752

28,794

28,835

28,877

28,919

28,961

29,003

29,045

29,087

29,129

+700

29,129

29,171

29,213

29,255

29,297

29,338

29,380

29,422

29,464

29,506

29,548

+710

29,548

29,589

29,631

29,673

29,715

29,757

29,798

29,840

29,882

29,924

29,965

+720

29,965

30,007

30,049

30,090

30,132

30,174

30,216

30,257

30,299

30,341

30,382

+730

30,382

30,424

30,466

30,507

30,549

30,590

30,632

30,674

30,715

30,757

30,798

+740

30,798

30,840

30,881

30,923

30,964

31,006

31,047

31,089

31,130

31,172

31,213

+750

31,213

31,255

31,296

31,338

31,379

31,421

31,462

31,504

31,545

31,586

31,628

+760

31,628

31,669

31,710

31,752

31,793

31,834

31,876

31,917

31,958

32,000

32,041

+770

32,041

32,082

32,124

32,165

32,206

32,247

32,289

32,330

32,371

32,412

32,453

+780

32,453

32,495

32,536

32,577

32,618

32,659

32,700

32,742

32,783

32,824

32,865

+790

32,865

32,906

32,947

32,988

33,029

33,070

33,111

33,152

33,193

33,234

33,275

+800

33,275

33,316

33,357

33,398

33,439

33,480

33,521

33,562

33,603

33,644

33,685

ТЭДС в мВ при температу

ре свободного конца 0 °С

Температура рабочего конца, °С

0

1

2

3

4

5

6

7

8

9

10

+810

33,685

33,726

33,767

33,808

33,848

33,889

33,930

33,971

34,012

34,053

34,093

+820

34,093

34,134

34,175

34,216

34,257

34,297

34,338

34,379

34,420

34,460

34,501

+830

34,501

34,542

34,582

34,623

34,664

34,704

34,745

34,786

34,826

34,867

34,908

+840

34,908

34,948

34,989

35,029

35,070

35,110

35,151

35,192

35,232

35,273

35,313

+850

35,313

35,354

35,394

35,435

35,475

35,516

35,556

35,596

35,637

35,677

35,718

+860

35,718

35,758

35,798

35,839

35,879

35,920

35,960

36,000

36,041

36,081

36,121

+870

36,121

36,162

36,202

36,242

36,282

36,323

36,363

36,403

36,443

36,484

36,524

+880

36,524

36,564

36,604

36,644

36,685

36,725

36,765

36,805

36,845

36,885

36,925

+890

36,925

36,965

37,006

37,046

37,086

37,126

37,166

37,206

37,246

37,286

37,326

+900

37,326

37,366

37,406

37,446

37,486

37,526

37,566

37,606

37,646

37,686

37,725

+910

37,725

37,765

37,805

37,845

37,885

37,925

37,965

38,005

38,044

38,084

38,124

+920

38,124

38,164

38,204

38,243

38,283

38,323

38,363

38,402

38,442

38,482

38,522

+930

38,522

38,561

38,601

38,641

38,680

38,720

38,760

38,799

38,839

38,878

38,918

+940

38,918

38,958

38,997

39,037

39,076

39,116

39,155

39,195

39,235

39,274

39,314

+950

39,314

39,353

39,393

39,432

39,471

39,511

39,550

39,590

39,629

39,669

39,708

+960

39,708

39,747

39,787

39,826

39,866

39,905

39,944

39,984

40,023

40,062

40,101

+970

40,101

40,141

40,180

40,219

40,259

40,298

40,337

40,376

40,415

40,455

40,494

+980

40,494

40,533

40,572

40,611

40,651

40,690

40,729

40,768

40,807

40,846

40,885

+990

40,885

40,924

40,963

41,002

41,042

41,081

41,120

41,159

41,198

41,237

41,276

+1000

41,276

41,315

41,354

41,393

41,431

41,470

41,509

41,548

41,587

41,626

41,665

+1010

41,665

41,704

41,743

41,781

41,820

41,859

41,898

41,937

41,976

42,014

42,053

+1020

42,053

42,092

42,131

42,169

42,208

42,247

42,286

42,324

42,363

42,402

42,440

+1030

42,440

42,479

42,518

42,556

42,595

42,633

42,672

42,711

42,749

42,788

42,826

+1040

42,826

42,865

42,903

42,942

42,980

43,019

43,057

43,096

43,134

43,173

43,211

+1050

43,211

43,250

43,288

43,327

43,365

43,403

43,442

43,480

43,518

43,557

43,595

+1060

43,595

43,633

43,672

43,710

43,748

43,787

43,825

43,863

43,901

43,940

43,978

+1070

43,978

44,016

44,054

44,092

44,130

44,169

44,207

44,245

44,283

44,321

44,359

+1080

44,359

44,397

44,435

44,473

44,512

44,550

44,588

44,626

44,664

44,702

44,740

+1090

44,740

44,778

44,816

44,853

44,891

44,929

44,967

45,005

45,043

45,081

45,119

+1100

45,119

45,157

45,194

45,232

45,270

45,308

45,346

45,383

45,421

45,459

45,497

+1110

45,497

45,534

45,572

45,610

45,647

45,685

45,723

45,760

45,798

45,836

45,873

+1120

45,873

45,911

45,948

45,986

46,024

46,061

46,099

46,136

46,174

46,211

46,249

+1130

46,249

46,286

46,324

46,361

46,398

46,436

46,473

46,511

46,548

46,585

46,623

+1140

46,623

46,660

46,697

46,735

46,772

46,809

46,847

46,884

46,921

46,958

46,995

+1150

46,995

47,033

47,070

47,107

47,144

47,181

47,218

47,256

47,293

47,330

47,367

+1160

47,367

47,404

47,441

47,478

47,515

47,552

47,589

47,626

47,663

47,700

47,737

+1170

47,737

47,774

47,811

47,848

47,884

47,921

47,958

47,995

48,032

48,069

48,105

+1180

48,105

48,142

48,179

48,216

48,252

48,289

48,326

48,363

48,399

48,436

48,473

+1190

48,473

48,509

48,546

48,582

48,619

48,656

48,692

48,729

48,765

48,802

48,838

+1200

48,838

Таблица 6 - Значения ТЭДС для термопреобразователей T по ASTM E230

ТЭДС в мВ при температу

ре свободного конца 0 °С

Температура рабочего конца, °С

0

1

2

3

4

5

6

7

8

9

10

-190

-5,439

-5,456

-5,473

-5,489

-5,506

-5,523

-5,539

ТЭДС в мВ при температу

ре свободного конца 0 °С

Температура рабочего конца, °С

0

1

2

3

4

5

6

7

8

9

10

-180

-5,261

-5,279

-5,297

-5,316

-5,334

-5,351

-5,369

-5,387

-5,404

-5,421

-5,439

-170

-5,070

-5,089

-5,109

-5,128

-5,148

-5,167

-5,186

-5,205

-5,224

-5,242

-5,261

-160

-4,865

-4,886

-4,907

-4,928

-4,949

-4,969

-4,989

-5,010

-5,030

-5,050

-5,070

-150

-4,648

-4,671

-4,693

-4,715

-4,737

-4,759

-4,780

-4,802

-4,823

-4,844

-4,865

-140

-4,419

-4,443

-4,466

-4,489

-4,512

-4,535

-4,558

-4,581

-4,604

-4,626

-4,648

-130

-4,177

-4,202

-4,226

-4,251

-4,275

-4,300

-4,324

-4,348

-4,372

-4,395

-4,419

-120

-3,923

-3,949

-3,975

-4,000

-4,026

-4,052

-4,077

-4,102

-4,127

-4,152

-4,177

-110

-3,657

-3,684

-3,711

-3,738

-3,765

-3,791

-3,818

-3,844

-3,871

-3,897

-3,923

-100

-3,379

-3,407

-3,435

-3,463

-3,491

-3,519

-3,547

-3,574

-3,602

-3,629

-3,657

-90

-3,089

-3,118

-3,148

-3,177

-3,206

-3,235

-3,264

-3,293

-3,322

-3,350

-3,379

-80

-2,788

-2,818

-2,849

-2,879

-2,910

-2,940

-2,970

-3,000

-3,030

-3,059

-3,089

-70

-2,476

-2,507

-2,539

-2,571

-2,602

-2,633

-2,664

-2,695

-2,726

-2,757

-2,788

-60

-2,153

-2,186

-2,218

-2,251

-2,283

-2,316

-2,348

-2,380

-2,412

-2,444

-2,476

-50

-1,819

-1,853

-1,887

-1,920

-1,954

-1,987

-2,021

-2,054

-2,087

-2,120

-2,153

-40

-1,475

-1,510

-1,545

-1,579

-1,614

-1,648

-1,683

-1,717

-1,751

-1,785

-1,819

-30

-1,121

-1,157

-1,192

-1,228

-1,264

-1,299

-1,335

-1,370

-1,405

-1,440

-1,475

-20

-0,757

-0,794

-0,830

-0,867

-0,904

-0,940

-0,976

-1,013

-1,049

-1,085

-1,121

-10

-0,383

-0,421

-0,459

-0,496

-0,534

-0,571

-0,608

-0,646

-0,683

-0,720

-0,757

0

0,000

-0,039

-0,077

-0,116

-0,154

-0,193

-0,231

-0,269

-0,307

-0,345

-0,383

0

0,000

0,039

0,078

0,117

0,156

0,195

0,234

0,273

0,312

0,352

0,391

+10

0,391

0,431

0,470

0,510

0,549

0,589

0,629

0,669

0,709

0,749

0,790

+20

0,790

0,830

0,870

0,911

0,951

0,992

1,033

1,074

1,114

1,155

1,196

+30

1,196

1,238

1,279

1,320

1,362

1,403

1,445

1,486

1,528

1,570

1,612

+40

1,612

1,654

1,696

1,738

1,780

1,823

1,865

1,908

1,950

1,993

2,036

+50

2,036

2,079

2,122

2,165

2,208

2,251

2,294

2,338

2,381

2,425

2,468

+60

2,468

2,512

2,556

2,600

2,643

2,687

2,732

2,776

2,820

2,864

2,909

+70

2,909

2,953

2,998

3,043

3,087

3,132

3,177

3,222

3,267

3,312

3,358

+80

3,358

3,403

3,448

3,494

3,539

3,585

3,631

3,677

3,722

3,768

3,814

+90

3,814

3,860

3,907

3,953

3,999

4,046

4,092

4,138

4,185

4,232

4,279

+100

4,279

4,325

4,372

4,419

4,466

4,513

4,561

4,608

4,655

4,702

4,750

+110

4,750

4,798

4,845

4,893

4,941

4,988

5,036

5,084

5,132

5,180

5,228

+120

5,228

5,277

5,325

5,373

5,422

5,470

5,519

5,567

5,616

5,665

5,714

+130

5,714

5,763

5,812

5,861

5,910

5,959

6,008

6,057

6,107

6,156

6,206

+140

6,206

6,255

6,305

6,355

6,404

6,454

6,504

6,554

6,604

6,654

6,704

+150

6,704

6,754

6,805

6,855

6,905

6,956

7,006

7,057

7,107

7,158

7,209

+160

7,209

7,260

7,310

7,361

7,412

7,463

7,515

7,566

7,617

7,668

7,720

+170

7,720

7,771

7,823

7,874

7,926

7,977

8,029

8,081

8,133

8,185

8,237

+180

8,237

8,289

8,341

8,393

8,445

8,497

8,550

8,602

8,654

8,707

8,759

+190

8,759

8,812

8,865

8,917

8,970

9,023

9,076

9,129

9,182

9,235

9,288

+200

9,288

9,341

9,395

9,448

9,501

9,555

9,608

9,662

9,715

9,769

9,822

+210

9,822

9,876

9,930

9,984

10,038

10,092

10,146

10,200

10,254

10,308

10,362

+220

10,362

10,417

10,471

10,525

10,580

10,634

10,689

10,743

10,798

10,853

10,907

+230

10,907

10,962

11,017

11,072

11,127

11,182

11,237

11,292

11,347

11,403

11,458

+240

11,458

11,513

11,569

11,624

11,680

11,735

11,791

11,846

11,902

11,958

12,013

+250

12,013

12,069

12,125

12,181

12,237

12,293

12,349

12,405

12,461

12,518

12,574

+260

12,574

12,630

12,687

12,743

12,799

12,856

12,912

12,969

13,026

13,082

13,139

ТЭДС в мВ при температу

ре свободного конца 0 °С

Температура рабочего конца, °С

0

1

2

3

4

5

6

7

8

9

10

+270

13,139

13,196

13,253

13,310

13,366

13,423

13,480

13,537

13,595

13,652

13,709

+280

13,709

13,766

13,823

13,881

13,938

13,995

14,053

14,110

14,168

14,226

14,283

+290

14,283

14,341

14,399

14,456

14,514

14,572

14,630

14,688

14,746

14,804

14,862

+300

14,862

14,920

14,978

15,036

15,095

15,153

15,211

15,270

15,328

15,386

15,445

+310

15,445

15,503

15,562

15,621

15,679

15,738

15,797

15,856

15,914

15,973

16,032

+320

16,032

16,091

16,150

16,209

16,268

16,327

16,387

16,446

16,505

16,564

16,624

+330

16,624

16,683

16,742

16,802

16,861

16,921

16,980

17,040

17,100

17,159

17,219

+340

17,219

17,279

17,339

17,399

17,458

17,518

17,578

17,638

17,698

17,759

17,819

+350

17,819

17,879

17,939

17,999

18,060

18,120

18,180

18,241

18,301

18,362

18,422

+360

18,422

18,483

18,543

18,604

18,665

18,725

18,786

18,847

18,908

18,969

19,030

+370

19,030

Таблица 7 - Основные технические характеристики

Наименование характеристики

Значение

Степень защиты оболочки, обеспечиваемая защитными корпусами, по ГОСТ 14254-2015

IP66; IP68

Длина монтажной части, мм

от 100 до 2000

Диаметр защитной арматуры, мм

6

Габаритные размеры защитных корпусов (длинахширинахвысота), мм, не более

133,0x103,9x134,0

Масса, кг, не более

10

Рабочие условия измерений:

- температура окружающей среды, °С

от -40 до +85 от -51 до +85 1) от -60 до +85 1) от -51 до +155 2)

- относительная влажность, %, не более

95 % при температуре +35 °С (без конденсации влаги) 2); 100 % при температуре +40 °С (с конденсацией влаги) 3)

Средняя наработка до отказа, ч

60000

Средний срок службы, лет

15

Маркировка взрывозащиты

1Ex db IIC T6...T1 Gb X; Ex tb IIIC T130 °C Db X; 0Ex ia IIC T5, T6 Ga X

1)    Для низкотемпературных исполнений с защитным корпусом, в соответствии с технической документацией изготовителя.

2)    При отсутствии защитного корпуса.

3)    При наличии защитного корпуса.

Знак утверждения типа

наносится на титульный лист паспорта и руководства по эксплуатации типографским способом и на маркировочную наклейку или бирку любым технологическим способом.

Таблица 8 - Комплектность средства измерений

Наименование

Обозначение

Количество

Преобразователь термоэлектрический 214С

-

1 шт.

Паспорт

12.5349.100.00 ПС

1 экз.

Руководство по эксплуатации

12.5349.100.00 РЭ 1)

1 экз.

Методика поверки

- 1)

1 экз.

1) При поставке партии образцов от 10 шт., поставляется один экземпляр на партию.

Сведения о методах измерений

приведены в пункте 1.3.2 «Устройство и работа» руководства по эксплуатации 12.5349.100.00 РЭ «Преобразователи термоэлектрические 214С. Руководство по эксплуатации».

Нормативные документы

ГОСТ 6616-94 «Преобразователи термоэлектрические. Общие технические условия» ГОСТ 8.558-2009 «Государственная система обеспечения единства измерений (ГСИ). Государственная поверочная схема для средств измерений температуры»

ТУ 4211-092-51453097-2020 «Преобразователи термоэлектрические 214С. Технические условия»

Правообладатель

Акционерное общество «Промышленная группа «Метран» (АО «ПГ «Метран»)

ИНН 7448024720

Адрес юридического лица: 454003, Челябинская область, г. Челябинск, проспект Новоградский, д. 15

85983-22
Номер в ГРСИ РФ:
85983-22
Производитель / заявитель:
Акционерное общество "Промышленная группа "Метран" (АО "ПГ "Метран"), г. Челябинск
Год регистрации:
2022
Cрок действия реестра:
01.07.2027
Похожие СИ
85238-22
85238-22
2022
Акционерное общество "Государственный научный центр Российской Федерации - Физико-энергетический институт имени А.И. Лейпунского (АО "ГНЦ РФ-ФЭИ"), Калужская обл., г. Обнинск
Срок действия реестра: 11.04.2027
85534-22
85534-22
2022
Dittmer Temperaturfuhler GmbH & Co.KG, Германия
Срок действия реестра: 11.05.2027
85751-22
85751-22
2022
"TERCOM" S.r.l., Италия
Срок действия реестра: 02.06.2027
85623-22
85623-22
2022
Termics S.r.l., Италия
Срок действия реестра: 23.05.2027
