| Номер в госреестре | 85985-22 |
| Наименование СИ | Комплекс газоаналитический модернизированный |
| Обозначение типа СИ | РЭКРТ-М-01 |
| Изготовитель | Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт им. Д.И. Менделеева" (ФГУП "ВНИИМ им. Д.И. Менделеева"), г. Санкт-Петербург |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплекс газоаналитический модернизированный РЭКРТ-М-01 (далее - комплекс) предназначен для передачи единицы массовой концентрации гидразина (N2H4), несимметричного диметилгидразина (НДМГ), монометилгидразина (ММГ) и диоксида азота (NO2) в воздухе и азоте. Комплекс является рабочим эталоном 1-го разряда в соответствии с Приказом Росстандарта от 31.12.2020 г. № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах» и может применяться для поверки и испытаний средств измерений массовой концентрации целевых компонентов (гидразина (N2H4, несимметричного диметилгидразина (НДМГ), монометилгидразина и диоксида азота (NO2)) в воздухе и азоте, в том числе преобразователей ленточных ПЛП, ПЛК и т.п. при выпуске их из производства или ремонта, в процессе эксплуатации или после хранения.
Принцип действия комплекса газоаналитического модернизированного РЭКРТ-М-01 основан на смешении газовых потоков увлажняемого газа-разбавителя, сухого газа-разбавителя и целевого газа, который задается:
- источником микропотока (далее - ИМ), находящимся в термостате с контролируемой температурой;
- петлевым дозатором, находящимся в блоке термостатирования петлевых дозаторов.
Комплекс состоит из четырех блоков: установки УРТ-М, двух блоков термостатирования дозаторов петлевых с системой управления и аналитического блока. Установка УРТ-М состоит из блоков УРТ-МО и УРТ-МТ. Блок УРТ-МО обеспечивает приготовление бинарных увлажненных газовых смесей с целевым компонентом - диоксидом азота. Блок УРТ-МТ обеспечивает приготовление бинарных увлажненных газовых смесей с целевыми компонентами -гидразином (N2H4), монометилгидразином (ММГ) и несимметричным диметилгидразином (НДМГ). Требуемые значения расходов по каналам в воспроизводимой парогазовой смеси определяются расчетным путем (при работе в ручном режиме), либо определяются при помощи внутреннего контроллера установки УРТ-М (при работе в автономном режиме). Увлажнение газа-разбавителя производится путем его барботирования через воду. Значения относительной влажности потока газа-разбавителя определяется по встроенному высокоточному датчику относительной влажности. Значения относительной влажности газа-разбавителя, расходов целевого газа, увлажняемого и сухого газа-разбавителя, выводятся на жидкокристаллический дисплей, находящийся на лицевых панелях блоков УРТ-МО и УРТ-МТ.
На лицевой панели установки УРТ-М расположены:
- сенсорный дисплей с разрешением 240х128 точек;
- штуцеры «ВЫХОД 1», «СБРОС».
- уровень воды
- держатель термостата «ТЕРМОСТАТ»
- защита термостата
На задней панели установки расположены:
- разъем RS 232;
- тумблер включения питания «ВКЛ/ВЫКЛ» с предохранителем источника питания
«2А»;
- штуцеры: «ВХОД 1», «ВХОД 2», «ВЫХОД 2», ВЫХОД 3» и «ВОДА»;
- отделитель капельной влаги «КАПЛЕОТДЕЛИТЕЛЬ».
Управление установкой осуществляться в ручном режиме (управление с лицевой панели), в автономном режиме (управление с помощью внутреннего контроллера) и в автоматическом (управление от персонального компьютера).
Аналитический блок позволяет определять действительное содержание целевого компонента (N2H4, ММГ, НДМГ и NO2) на выходе установки УРТ-М. В качестве аналитического блока используется газоанализатор ИФГ-М, откалиброванный по целевым компонентам гидразин (N2H4), монометилгидразин (ММГ), несимметричный диметилгидразин (НДМГ) и диоксид азота (NO2). Принцип действия - фотоколориметрический.
Комплекс представляет собой стационарный прибор в обыкновенном исполнении по ГОСТ Р 52931-2008.
К комплексам данного типа относится комплекс газоаналитический модернизированный РЭКРТ-М-01 зав. № 01.
Заводской номер комплекса нанесен на этикетку, изготовленную методом металлографии (металлизированная самоклеющаяся пленка), приклеенную на заднюю панель корпуса установки УРТ-М.

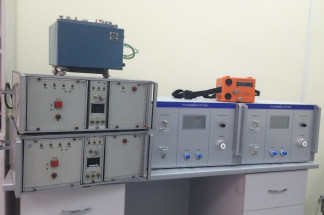

Общий вид комплекса и схема пломбирования корпуса от несанкционированного доступа представлен на рисунке 1.
Нанесение знака поверки на корпус комплекса не предусмотрено.
Рисунок 2 - Общий вид этикетки
Программное обеспечение используется во входящих в состав комплекса приборах: установке УРТ-М и аналитическом блоке.
Программное обеспечение установки УРТ-М состоит из двух модулей:
1) встроенное: «УРТ-МО контроллер» и «УРТ-МТ контроллер»
2) автономное: «УРТ-МО», «УРТ-МТ».
Встроенное программное обеспечение «УРТ-МО контроллер» и «УРТ-МТ контроллер» разработано изготовителем специально для решения задачи приготовления парогазовых смесей методом динамического смешения двух потоков газа.
Автономное программное обеспечение «УРТ-МО» и «УРТ-МТ» для персонального компьютера под управлением ОС семейства Windows ® предназначено для задания режимов работы установки УРТ-М и просмотров результатов измерений в реальном времени.
Программное обеспечение в аналитическом блоке встроенное «Программа внутреннего микроконтроллера ИФГ -М»
Встроенное программное обеспечение «Программа внутреннего микроконтроллера ИФГ-М» разработано изготовителем специально для решения задачи измерения массовой концентрации целевых компонентов газоанализатором ИФГ-М, входящего в состав аналитического блока.
Программное обеспечение комплекса является полностью метрологически значимым.
Идентификационные данные программного обеспечения представлены в таблице 1. Таблица 1
| Идентификационные данные (признаки) | Значение | ||||
| Идентификационное наименование ПО | УРТ-МО | УРТ-МО контроллер | УРТ-МТ | УРТ-МТ контроллер | Программа внутреннего микроконтроллера ИФГ-М |
| Номер версии (идентификационный номер) ПО, не ниже | 1.0.0 | 1.0.0 | 1.0.0 | 1.0.0 | 1.0.0 |
| Цифровой идентификатор ПО | 40F43779D 9C7EB6B87 90CA7F114 017E2 | - | DFEC38C9 58E088F98 GEBFA18 A2E4731E | - | - |
| Алгоритм вычисления цифрового идентификатора ПО | MD5 | - | MD5 | - | - |
| Примечание Значения контрольных сумм, указанные в таблице относятся только к файлам автономного ПО (urt-mo.exe и urt-mt.exe) указанной версии. | |||||
Влияние программного обеспечения комплекса учтено при нормировании метрологических характеристик. Уровень защиты - «средний» по Р 50.2.077—2014.
Таблица 2 - Метрологические характеристики_
| Наименование характеристики | Значение |
| Диапазон воспроизведения массовой концентрации целевых компонентов, мг/м3 Гидразин (N2H4) Несимметричный диметилгидразин (НДМГ) Монометилгидразин (ММГ) Диоксид азота (NO2) | от 0,05 до 5,0 (от 0,05 до 1,0)1 от 0,05 до 5,0 (от 0,05 до 1,0)1 от 0,05 до 5,0 от 1,0 до 60,0 (от 1,0 до 10,0)1 |
| Пределы допускаемой относительной погрешности воспроизведения массовой концентрации целевого компонента, % | ±10 |
| Диапазон измерений расхода газа установки УРТ-М (приведенный к температуре 20 °С и давлению 101,4 кПа), см3/мин Канал 1 Канал 2 Канал 3 | от 150 до 6500 от 150 до 6500 от 30,0 до 500,0 |
| Пределы допускаемой относительной погрешности измерений расхода газа установки УРТ-М, % | ±1,5 |
| Объемный расход приготавливаемой газовой смеси, см3/мин | от 500 до 6500 |
| Диапазон задания и регулирования относительной влажности приготавливаемой газовой смеси, % | от 20 до 80 |
| Пределы допускаемой абсолютной погрешности воспроизведения относительной влажности приготавливаемой газовой смеси на выходе комплекса, % | ±3 |
| Наименование характеристики | Значение |
| Диапазон измерений, задания и поддержания температуры ИМ в термостате установки УРТ-М, °С | от +30,0 до +120,0 |
| Пределы допускаемой абсолютной погрешности измерений температуры в термостате установки УРТ-М, °С - в диапазоне от 30 до 60 °С включ. - в диапазоне св. 60 до 120 °С | +0,1 +0,2 |
| Диапазон измерений, задания и поддержания температуры в блоках термоста-тирования дозаторов петлевых, °С | от -5,0 до +50,0 |
| Пределы допускаемой абсолютной погрешности измерений температуры в блоках термостатирования дозаторов петлевых, °С | ±0,5 |
| 1 - в скобках указаны диапазоны измерений массовой концентрации целевых компонентов при работе с источниками микропотоков (ИМ) Примечание: В качестве источника целевых компонентов используются: рабочие эталоны 1-го разряда - источники микропотоков паров ИМ-РТ (регистрационный номер в Федеральном информационном фонде 46915-11), источники микропотоков газов и паров ИМ-ГП (регистрационный номер в Федеральном информационном фонде 68336-17), и петлевые дозаторы с N2H4, ММГ, НДМГ и NO2. В качестве газа-разбавителя должны использоваться технически чистые газы и ПНГ: азот высокой чистоты (особой чистоты по ГОСТ 9293-74 или ТУ 2114-004-057983452009, ТУ 6-21-39-96), воздух (по ТУ 6-21-5-82). В качестве источника воздуха для комплекса могут использоваться генераторы нулевого воздуха утвержденного типа. | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Избыточное давление газа на входе в установку УРТ-М, МПа | от 0,15 до 0,25 |
| Размеры термостатируемой камеры | |
| установки УРТ-М, мм (положение тер | |
| мостата - горизонтальное): | |
| - диаметр | 30 |
| - длина | 150 |
| Количество одновременно используе- | |
| мых источников микропотока, шт, не | |
| более: | |
| - диаметр 6 (или 6,35) мм | 6 |
| - диаметр 10 мм | 3 |
| Наименование характеристики | Значение | ||||
| Время выхода на рабочий режим (время установления заданной концентрации после выхода на режим), мин, не более: - с источником микропотока - с петлевым дозатором | 30 120 | ||||
| Габаритные размеры, мм, не более | УРТ- МО | УРТ- МТ | Блок термо- стати- рования | Систе ма управ ления блоком термо- стати- рования | ИФГ-М |
| - длина - ширина - высота | 500 500 350 | 500 500 350 | 220 220 200 | 450 450 200 | 300 250 300 |
| Масса, кг, не более | 30 | 30 | 10 | 20 | 7 |
| Параметры электрического питания: -напряжение переменного тока, В -частота переменного тока, Гц | 220±10 50±1 | ||||
| Средняя наработка на отказ, ч | 5000 | ||||
| Назначенный срок службы, лет, не менее | 5 | ||||
| Потребляемая мощность, ВА, не более | 500 | ||||
| Условия эксплуатации: - диапазон температуры окружающего воздуха, оС - диапазон атмосферного давления, кПа - относительная влажность (без конденсации влаги), % | от +15 до +25 от 84 до 106,7 не более 80 | ||||
Знак утверждения типа наносится на этикетку, приклеенную на корпус комплекса липкой аппликацией по ТУ 29.01-46-81 и на эксплуатационную документацию.
| Таблица 4 - Комплектность комплекса газоаналитического модернизированного РЭ | КРТ-М-01 | |
| Наименование | Обозначение | Количе ство |
| Комплекс газоаналитический модернизированный РЭКРТ-М-01 в составе: - установка УРТ-М (блок УРТ-МО зав № 01, блок УРТ-МТ зав № 01) - газоанализатор ИФГ-М, зав № 4/2010 - блок термостатирования дозаторов петлевых с системой управления - комплект петлевых дозаторов - комплект преобразователей ленточных кассетных ПЛК 1) - комплект источников микропотоков гидразина, несимметричного диметилгидразина, диоксид азота 2) | зав. № 01 | 1 шт. 1 шт. 1 шт. 1 компл. 1 компл. 1 компл. |
| Руководство по эксплуатации | Хд1.456.505РЭ | 1 экз. |
| Газоанализатор ИФГ -М. Руководство по эксплуатации | 5Б2.840.494 ТО | 1 экз. |
| 1) Преобразователи ленточные ПЛК, являются расходным материалом, поставляются по отдельному заказу и подлежат ежегодной замене. Характеристики новых лент ПЛК вносятся в Этикетку на каждую партию лент ПЛК. Номера партий новых лент ПЛК вносятся в «Лист учета технических изменений» приложения В руководства по эксплуатации на комплекс Хд.1.456.505РЭ 2) Комплект источников микропотоков позволяющий осуществлять передачу единицы массовой концентрации гидразина, несимметричного диметилгидразина, диоксид азота с характеристиками согласно таблице 2 является расходным материалом и поставляется по отдельному заказу | ||
приведены в разделе 2 «Использование по назначению» документа «Комплекс газоаналитический модернизированный РЭКРТ-М-01. Руководство по эксплуатации» Хд.1.456.505РЭ
Приказ Росстандарта от 31.12.2020 г. № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»
Техническая документация изготовителя
Правообладатель
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт им. Д.И. Менделеева» (ФГУП «ВНИИМ им. Д.И. Менделеева») ИНН 7809022120
Адрес: 190005, Санкт-Петербург, Московский пр., 19 Телефон (812) 251-76-01 Факс (812) 713-01-14
