| Номер в госреестре | 85986-22 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | НКФ-220-58 У1 |
| Изготовитель | Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА"), Украина |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения НКФ-220-58У1 предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц
Описание средства измерения
Принцип действия трансформаторов заключается в преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности. Трансформаторы относятся к классу измерительных преобразователей, являются однофазными заземляемыми трансформаторами.
Трансформаторы напряжения НКФ-220-58 У1 состоит из магнитопровода, выполненного из электротехнической стали, первичной и вторичных обмоток с высоковольтной изоляцией, а так же конструктивных вспомогательных деталей, соединяющих части трансформаторов в единую конструкцию. Активная часть представляет собой стержневой магнитопровод с первичной и вторичными обмотками, находящихся в изоляционной фарфоровой покрышке, которая заполнена трансформаторным маслом и установлена на основание.
Таблички с заводскими номерами 36328, 20977, 36516 прикреплены с помощью заклепывания и расположены на основании трансформаторов, заводские номера выбиты ударным способом. Нанесение знака поверки на трансформаторы напряжение не предусмотрено

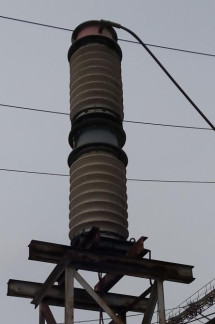

Общий вид трансформаторов напряжения НКФ-220-58 У1 и схема пломбировки от несанкционированного доступа к узлам регулировки и элементам конструкции представлен на рисунке 1.
Место пломбировки
Рисунок 1 - Общий вид трансформаторов напряжения и схема пломбировки от несанкционированного доступа.
Таблица 1 - Метрологические характеристики_
| Наименование характеристики | Значение | ||
| Номинальное напряжение первичной обмотки, В | 220000/v3 | ||
| Номинальное напряжение основной вторичной обмотки, В | 100/V3 | ||
| Номинальное напряжение дополнительной вторичной обмотки, В | Описание | ||
| Класс точности основной вторичной обмотки | 0,5 | 1 | 3 |
| Номинальная мощность основной вторичной обмотки при коэффициенте мощности (соБф) активно-индуктивной нагрузки 0,8, ВА | 400 | 600 | 1200 |
| Класс точности дополнительной вторичной обмотки | 3 | ||
| Номинальная мощность дополнительной вторичной обмотки при коэффициенте мощности (соБф) активно-индуктивной нагрузки 0,8, ВА | 1200 | ||
| Предельная мощность, ВА | 2000 | ||
| Номинальная частота напряжения сети, Г ц | 50 | ||
| Наименование характеристики | Значение |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 (диапазон рабочих температур, °С) | У1 (от -45 до +40) |
| Средняя наработка на отказ, ч, не менее | 40000 |
| Средний срок службы, лет, не менее | 25 |
наносится на титульный лист паспорта типографским способом.
Таблица 3 - Комплектность средств измерений
| Наименование | Обозначение | Количество |
| Трансформатор напряжения (заводские номера № 36328, 20977, 36516) | НКФ-220-58 У1 | 3 шт. |
| Паспорт | - | 3 экз. |
приведены в разделе «Основные сведения об изделии» паспорта трансформатора напряжения.
Нормативные документы, устанавливающие требования к средству измерений
ГОСТ 1983-2015 Трансформаторы напряжения. Общие технические условия;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3453 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/ до 750/ кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ».
Правообладатель
Открытое акционерное общество «Запорожский завод высоковольтной аппаратуры» (ОАО «ЗЗВА»), Украина.
Адрес: 69069, г. Запорожье, Днепропетровское шоссе,13.
