Государственный реестр средств измерений

Система измерительная автоматизированной системы управления технологическим процессом конвекционных рудоразмораживающих установок АО "ЕВРАЗ ЗСМК" Обозначение отсутствует, 85990-22

85990-22
Система измерительная автоматизированной системы управления технологическим процессом конвекционных рудоразмораживающих установок АО «ЕВРАЗ ЗСМК» (далее - ИС АСУТП) предназначена для измерений объемного расхода доменного газа, давления доменного газа, температуры (воздуха, газообразных сред, материала в вагоне, технологических частей оборудования), контроля технологических параметров, их отображения и хранения, диагностики состояния оборудования, формирования сигналов управления и регулирования, формирования сигналов предупредительной и аварийной сигнализации.
Карточка СИ
Номер в госреестре 85990-22
Наименование СИ Система измерительная автоматизированной системы управления технологическим процессом конвекционных рудоразмораживающих установок АО "ЕВРАЗ ЗСМК"
Обозначение типа СИ Обозначение отсутствует
Изготовитель Общество с ограниченной ответственностью ЕвразТехника (ООО "ЕвразТехника"), г. Новокузнецк
Год регистрации 2022
МПИ (интервал между поверками) 3 года
Описание типа скачать
Методика поверки скачать

Назначение

Система измерительная автоматизированной системы управления технологическим процессом конвекционных рудоразмораживающих установок АО «ЕВРАЗ ЗСМК» (далее - ИС АСУТП) предназначена для измерений объемного расхода доменного газа, давления доменного газа, температуры (воздуха, газообразных сред, материала в вагоне, технологических частей оборудования), контроля технологических параметров, их отображения и хранения, диагностики состояния оборудования, формирования сигналов управления и регулирования, формирования сигналов предупредительной и аварийной сигнализации.

Описание

ИС АСУТП является средством измерений единичного производства.

ИС АСУТП представляет собой многофункциональную трехуровневую систему с централизованным управлением и распределенной функцией измерений.

-    1-й уровень включает в себя измерительные модули ввода 6ES7531-7KF00-0AB0 из состава контроллера программируемого логического Simatic S7-1500, образующие измерительные каналы (ИК). По типу входного сигнала ИК разделяют на ИК измерения унифицированного сигнала постоянного тока в диапазоне от 4 до 20 мА, ИК сигнала с термопреобразователей сопротивления (ТС) с номинальными статическими характеристиками преобразования по ГОСТ 6651 -2009 и ИК сигнала с термопар по ГОСТ Р 8.585-2001.

-    2-й уровень включает в себя процессорный модуль сбора и обработки данных (CPU) CPU 1511-1 PN.

-    3-й уровень представляет собой информационно-вычислительный комплекс (ИВК), состоящий из: серверов сбора и обработки данных, серверов визуализации технологического процесса автоматизированных рабочих мест, устройств сетевой коммуникации.

Принцип действия ИС АСУТП основан на непрерывном измерении входных измерительных сигналов, их обработки, визуализации и выдачи управляющих сигналов.

Первичные измерительные преобразователи (далее - ПИП, не входят в состав ИС АСУТП) преобразуют текущие значения параметров технологических процессов в унифицированные электрические сигналы силы постоянного тока от 4 до 20 мА и/или сигналы по ГОСТ 6651-2009 и/или сигналы по ГОСТ Р 8.585-2001.

ИС АСУТП осуществляет прием измерительных сигналов технологических процессов следующим образом:

-    аналоговые электрические сигналы от ПИП поступают на входы измерительных модулей аналогового ввода. Модули осуществляет аналого-цифровое преобразование в цифровой код;

-    CPU циклически опрашивает модули аналогового ввода, производит сбор и обработку данных в цифровом виде, осуществляет преобразование измеренных значений сигналов в значения физических величин;

-    далее информация о значениях физических параметров технологического процесса в неизменном виде поступает на ИВК, где регистрируется в базах данных серверов и отображается на мнемосхемах, гистограммах и трендах в единицах физических величин.

ИС АСУТП обеспечивает выполнение следующих функций:

-    автоматизированное измерение, регистрация, обработка, контроль, хранение и отображение параметров технологического процесса;

-    предупредительная и аварийная сигнализация при выходе параметров технологического процесса за установленные границы и при обнаружении неисправности в работе оборудования;

-    управление технологическим процессом в реальном масштабе времени;

-    самодиагностика;

-    автоматическое составление отчетов и рабочих (режимных) листов;

-    защита системной информации от несанкционированного доступа к программным средствам и изменения установленных параметров;

-    ведение журнала событий технических и программных средств;

-    обеспечение единого времени компонентов системы.

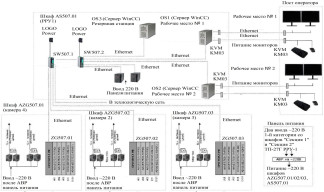

ИК ИС АСУТП имеют простую структуру, которая позволяет реализовать прямой метод измерений путем последовательных измерительных преобразований. Структурная схема ИС АСУТП приведена на рисунке 1 и на рисунке 2.

Все компоненты ИС АСУТП размещаются в специализированных запираемых шкафах, размещенных в специальных помещениях, имеющие ограничение доступа.

Пломбирование ИС АСУТП не предусмотрено. Знак поверки наносится на свидетельство о поверке.

Программное обеспечение

ИС работает под управлением программного обеспечения (ПО) состоящего из следующих компонентов:

-    SIMATIC WinCC 7 и разработанного на его основе программного проекта автоматизации WinCC «RRU_1», «RRU_2». ПО SCADA (метрологически значимая часть ПО ИС) выполняет функцию отображения результатов измерений технологических параметров, сообщений, мнемосхем, основных параметров технологического процесса, сигналов сигнализации, а также передачи управляющих воздействий от оператора;

-    TIA PORTAL v. 15.1 и разработанного на его основе программных проектов автоматизации PLC «507_01», «507_02», «507_03», «507_04», «507_05», «507_06». ПО контроллеров SIMATIC S7-1500 (метрологически значимая часть ПО ИС) осуществляет автоматизированный сбор, передачу, обработку измерительной информации, обеспечивает работу блокировок, предупредительной и аварийной сигнализации.

Защита от несанкционированного изменения параметров настроек измерительных каналов, алгоритмов измерений, преобразования и вычисления параметров метрологически значимой части ПО обеспечивается системой паролирования доступа к интерфейсу ПО. Идентификационные данные ПО ИС приведены в таблице 1.

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Проекты контроллера PLC: «507 01», «507 02», «507 03», «507 04», «507 05», «507 06»,

Проекты WinCC подсистемы визуализации: «RRU 1»,

«RRU_2»

Номер версии (идентификационный номер ПО)

-

Цифровой идентификатор ПО

Для файла конфигурации проекта PLC «507 01»: \RRU 1 PLC\507 01 \System\PEData.plf 0c32a82c45bbfb6e516b934e616748c5 Для файла конфигурации проекта PLC «507 02»: \RRU 1 PLC\507 02\System\PEData.plf 12624835933b3d521bb8abd7f0022f3a Для файла конфигурации проекта PLC «507 03»: \RRU 1 PLC\507 03\System\PEData.plf 8dddd3cf3ad3 c5eff906772e21d7a7ab Для файла конфигурации проекта PLC «507 04»: \RRU_2_PLC\507_04\System\PEData.plf a942ab4b54d4b6d364edee80acd968e2 Для файла конфигурации проекта PLC «507 05»: \RRU_2_PLC\507_05\System\PEData.plf 12ff3604a23bd3e371d4ef1aef575097 Для файла конфигурации проекта PLC «507 06»: \RRU_2_PLC\507_06\System\PEData.plf ad420e3853174bcde5eb2a48dc51e69e

Для файла конфигурации проекта WinCC «RRU 1»: \RRU 1\RRU 1.mdf ae006311fa4b586d4b933d92ba251ed8 Для файла конфигурации проекта WinCC «RRU 2»: \RRU 2\RRU 2.mdf aa5e1810cfbad17d007a30314ba17c06

Алгоритм вычисления цифрового идентификатора ПО

MD5

Метрологические характеристики нормированы с учетом ПО контроллера. Уровень защиты ПО контроллера и ПО ИВК от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по классификации Р 50.2.077-2014.

Технические характеристики

Метрологические характеристики приведены в таблице 2, технические характеристики приведены в таблице 3.

Измеряемые физические величины

Тип сигнала

Модуль ввода

Контроллер

Пределы допускаемой абсолютной погрешности

Объемный расход доменного газа, давление доменного газа, температура (воздуха, материала в вагоне)

AI,

от 4 до 20 мА

6ES7531-7KF00-0AB0 рег. № 60314-15

Simatic S7-1500 6ES7511-1AK02-0AB0

±(0?^(Xmax-Xmin))*

Температура газообразных сред и технологических частей оборудования

AI,

по ГОСТ Р 8.585-2001 от -9,49 до 66,47 мВ

6ES7531-7KF00-0AB0 рег. № 60314-15

Simatic S7-1500 6ES7511-1AK02-0AB0

±(0?^(Xmax-Xmin))*

Температура технологических частей оборудования

AI,

по ГОСТ Р 8.585-2001

6ES7531-7KF00-0AB0 рег. № 60314-15

Simatic S7-1500 6ES7511-1AK02-0AB0

±2,4 °С

Температура газообразных сред

AI,

по ГОСТ 6651-2009 от 10,26 до 92,80 Ом

6ES7531-7KF00-0AB0 рег. № 60314-15

Simatic S7-1500 6ES7511-1AK02-0AB0

±(0?-^(Xmax-Xmin))*

Примечание- Xmax и Xmin - максимальное и минимальное значение диапазона измеряемой физической величины; * - абсолютная погрешность в единице измерения, соответствующая измеряемой физической величине.

Наименования характеристики

Значение

Параметры электрического питания:

-    напряжение переменного тока, В

-    частота переменного тока, Гц

-    напряжение постоянного тока, В

220±22

50±0,4

24±2,4

Параметры сигналов с измерительных преобразователей:

-    электрический ток (по ГОСТ 26.011-80), мА

-    сигналы с ТС

-    сигналы термопар

от 4 до 20 по ГОСТ 6651-2009 по ГОСТ Р 8.585-2001

Климатические условия эксплуатации

определены документацией компонентов

Надежность применяемых в ИС АСУТП компонентов

определены документацией компонентов

Средний срок службы, лет, не менее

8

ПО ИС АСУТП поддерживает синхронизацию с сервером точного времени, обеспечивая привязку времени полученных данных к национальной шкале координированного времени Российской Федерации иТС (SU) с погрешностью в пределах ±3 с.

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Комплектность

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

1

2

3

Модуль аналогового ввода

6ES7531-7KF00-0AB0

18 шт.

Контроллер программируемый

SIMATIC S7-1500 CPU 1511-1 PN

6 шт.

Компьютер промышленного исполнения

RRU1-SRV1, RRU1-SRV2, RRU1-SRV3, RRU2-SRV1, RRU2-SRV2, RRU2-SRV3

6 шт.

Общество с ограниченной ответственностью «ЕвразТехника». Региональный инженерный центр АСУТП «Сибирь». АО «Евраз объединенный Западно-Сибирский металлургический комбинат». Дирекция по операционной деятельности. Центр транспортной логистики. Управление железнодорожного транспорта. Энергослужба. АСУТП РРУ. Инструкция по эксплуатации для технологического персонала.

РИЦ507.00-ИЭ.01

1 экз.

Общество с ограниченной ответственностью «ЕвразТехника». Региональный инженерный центр АСУТП «Сибирь». АО «Евраз объединенный Западно-Сибирский металлургический комбинат». Дирекция по операционной деятельности. Центр транспортной логистики. Управление железнодорожного транспорта. Энергослужба. АСУТП РРУ. Инструкция по эксплуатации для обслуживающего персонала.

РИЦ507.00-ИЭ.02

1 экз.

Продолжение таблицы 4

1

2

3

Общество с ограниченной ответственностью «ЕвразТехника». Региональный инженерный центр АСУТП «Сибирь». АО «Евраз объединенный Западно-Сибирский металлургический комбинат». Дирекция по операционной деятельности. Центр транспортной логистики. Управление железнодорожного транспорта. Энергослужба. АСУТП РРУ. Описание информационного обеспечения.

РИЦ507.00-П5

1 экз.

Общество с ограниченной ответственностью «ЕвразТехника». Региональный инженерный центр АСУТП «Сибирь». АО «Евраз объединенный Западно-Сибирский металлургический комбинат». Дирекция по операционной деятельности. Центр транспортной логистики. Управление железнодорожного транспорта. Энергослужба. АСУТП РРУ. Описание программного обеспечения.

РИЦ507.00-ПА

1 экз.

Система измерительная автоматизированной системы управления технологическим процессом конвекционных рудоразмораживающих установок АО «ЕВРАЗ ЗСМК». Паспорт

РИЦ507-2021.ПС

1 экз.

Сведения о методах измерений

отсутствуют.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения;

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

Правообладатель

Акционерное общество «ЕВРАЗ Объединенный Западно-Сибирский металлургический комбинат» (АО «ЕВРАЗ ЗСМК»)

ИНН 4218000951

Адрес: 654043, Кемеровская область - Кузбасс, г. Новокузнецк, шоссе Космическое, 16 Телефон: (3843) 59-59-00 E-mail: zsmk@evraz.com

Зарегистрировано поверок 1
Поверителей 1
Актуальность данных 21.11.2024
