| Номер в госреестре | 85992-22 |
| Наименование СИ | Твердомеры Виккерса |
| Обозначение типа СИ | Qness |
| Изготовитель | "ATM Qness GmbH", Австрия |
| Год регистрации | 2022 |
| Срок свидетельства | 01.07.2027 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Твердомеры Виккерса Qness (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Виккерса в соответствии с ГОСТ Р ИСО 6507-1-2007 и по шкалам Бринелля в соответствии с ГОСТ 9012-59.
Принцип действия твердомеров основан:
- для шкал Виккерса на статическом вдавливании наконечника (алмазной пирамиды Виккерса) с последующим измерением длин диагоналей восстановленного отпечатка.
- для шкал Бринелля на статическом вдавливании твёрдосплавного шарикового наконечника с последующим измерением диаметра окружности отпечатка.
Конструктивно твердомеры состоят из устройства приложения нагрузки и измерительного устройства.
Твердомеры выпускается в следующих модификациях: Qness 10 CHD Master, Qness 10 CHD Master+, Qness 30 CHD Master, Qness 30 CHD Master+, Qness 60 CHD Master, Qness 60 CHD Master+, Qness 60 M EVO, Qness 60 A EVO; Qness 60 A+ EVO.
Модификации твердомеров отличаются конструкцией, диапазоном прикладываемых нагрузок, габаритными размерами и массой, а также степенью автоматизации процесса измерений.
Таблица 1 - Символы в обозначении модификаций и соответствующие им опции, поддерживаемые в твердомерах__
| Опции в модификации твердомера | Символ |
| Наличие столика без автоматического управления. | M |
| Наличие моторизованного столика и встроенного джойстика управления моторизованным столом и тестовым модулем. | A |
| Наличие моторизованного столика. | CHD Master |
| Расширенная комплектация твердомера с дополнительной обзорной камерой | + |
Заводской номер в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится типографским способом на маркировочную табличку из полимерного материала, закрепленную в месте, указанном на рисунке 1.
Пломбирование твердомеров не предусмотрено.
Нанесение знака поверки на твердомеры не предусмотрено.
Общий вид твердомеров с указанием места нанесения знака утверждения типа приведён на рисунках 1 -3.
| место нанесения знака | Место нанесения | |
| утверждения типа | маркировочной | |
| и | таблички |
tT
йиии
♦Xf!

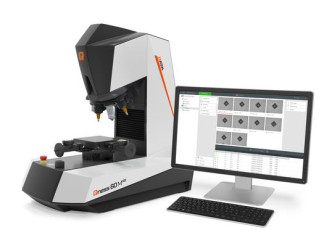

Рисунок 1 - Общий вид твердомеров Виккерса Qness 60 М EVO
| место нанесения знака | Место нанесения | |
| утверждения типа | V. | маркировочной таблички |
| ^ \ * |
i'i“'
I
Рисунок 2 - Общий вид твердомеров Виккерса Qness 60 A EVO и Qness 60 А+ EVO
Программное обеспечение (далее - ПО) твердомеров используется для управления их работой, а также для визуального отображения, хранения и статистической обработки результатов измерений.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Qpix CONTROL2 |
| Номер версии (идентификационный номер) ПО | не ниже v. 2.3.0.1 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | - |
Таблица 2 - Диапазоны измерений твердости по шкалам Виккерса
| Шкалы Виккерса | Диапазон измерений твердости, HV |
| HV 0,001; HV 0,002; HV 0,005 | от 30 до 200 |
| HV 0,01; HV 0,025 | от 50 до 350 |
| HV 0,05 | от 50 до 450 |
| HV 0,1 | от 50 до 850 |
| HV 0,2; HV 0,3 | от 50 до 1000 |
| HV 0,5; HV 1; HV 2; HV 5; HV 10; HV 20; HV 30; HV 50 | от 50 до 1500 |
Таблица 3 - Испытательные нагрузки по шкалам Виккерса
| Модификации твердомеров | Испытательные нагрузки, Н |
| Qness 60 M EVO, Qness 60 A EVO, Qness 60 A+ EVO, Qness 60 CHD Master+ | 0,00981; 0,0196; 0,049; 0,098; 0,245; 0,490; 0,981; 1,961; 2,942; 4,903; 9,807; 19,61; 49,03; 98,07; 196,1; 294,2; 490,3 |
| Qness 60 CHD Master | 1,961; 2,942; 4,903; 9,807; 19,61; 49,03; 98,07; 196,1; 294,2; 490,3 |
| Qness 30 CHD Master+ | 0,00981; 0,0196; 0,049; 0,098; 0,245; 0,490; 0,981; 1,961; 2,942; 4,903; 9,807; 19,61; 49,03; 98,07; 196,1; 294,2 |
| Qness 30 CHD Master | 0,981; 1,961; 2,942; 4,903; 9,807; 19,61; 49,03; 98,07; 196,1; 294,2 |
| Qness 10 CHD Master+ | 0,00981; 0,0196; 0,049; 0,098; 0,245; 0,490; 0,981; 1,961; 2,942; 4,903; 9,807; 19,61; 49,03; 98,07 |
| Qness 10 CHD Master | 0,490; 0,981; 1,961; 2,942; 4,903; 9,807; 19,61; 49,03; 98,07 |
| Обозначение шкалы твёрдости | И | нтервал измерений твёрдости HV | ||||||||
| от 30 до 75 включ. | от 75 до 125 включ. | св. 125 до 175 включ. | св. 175 до 225 включ. | св. 225 до 275 включ. | св. 275 до 325 включ. | св. 325 до 375 включ. | св. 375 до 425 включ. | св. 425 до 475 включ. | св. 475 до 525 включ. | |
| Пределы допускаемой абсолютной погрешности твердомеров, HV, (±) | ||||||||||
| HV 0,001 | 9 | 16 | 20 | 30 | - | - | - | - | - | - |
| HV 0,002 | 9 | 16 | 20 | 30 | - | - | - | - | - | - |
| HV 0,005 | 9 | 16 | 20 | 30 | - | - | - | - | - | - |
| HV 0,01 | 5 | 10 | 15 | 20 | 20 | 27 | 35 | - | - | - |
| HV 0,025 | 4 | 10 | 15 | 20 | 20 | 27 | 35 | - | - | - |
| HV 0,05 | - | 8 | 14 | 20 | 20 | 27 | 35 | 40 | 50 | - |
| HV 0,1 | - | 6 | 11 | 16 | 20 | 27 | 35 | 40 | 50 | 50 |
| HV 0,2 | - | 4 | 8 | 12 | 18 | 24 | 30 | 36 | 43 | 50 |
| HV 0,3 | - | 4 | 7 | 10 | 14 | 18 | 23 | 28 | 34 | 40 |
| HV 0,5 | - | 3 | 7 | 10 | 13 | 15 | 19 | 24 | 27 | 30 |
| HV 1 | - | 3 | 6 | 8 | 10 | 12 | 14 | 16 | 20 | 25 |
| HV 2 | - | 3 | 5 | 6 | 8 | 9 | 12 | 16 | 18 | 20 |
| HV 5 | - | 3 | 5 | 6 | 8 | 9 | 11 | 12 | 14 | 15 |
| HV 10, HV 20 | - | 3 | 5 | 6 | 8 | 9 | 11 | 12 | 14 | 15 |
| HV 30, HV 50 | - | 3 | 5 | 6 | 6 | 6 | 7 | 8 | 9 | 10 |
Продолжение таблицы 4
| Обозначение шкалы твёрдости | И | нтервал измерений твёрдости HV | ||||||||
| св. 525 до 575 включ. | св. 575 до 625 включ. | св. 625 до 675 включ. | св. 675 до 725 включ. | св. 725 до 775 включ. | св. 775 до 825 включ. | св. 825 до 875 включ. | св. 875 до 925 включ. | св. 925 цо 1075 включ. | св. 1075 до 1500 включ. | |
| Пред елы допускаемой абсолютной погрешности твердомеров, HV, (±) | ||||||||||
| HV 0,1 | 58 | 66 | 72 | 77 | 86 | 96 | 102 | - | - | - |
| HV 0,2 | 58 | 66 | 72 | 77 | 86 | 96 | 102 | 108 | 110 | - |
| HV 0,3 | 47 | 54 | 62 | 70 | 75 | 80 | 89 | 99 | 110 | - |
| HV 0,5 | 36 | 42 | 46 | 49 | 56 | 64 | 68 | 72 | 90 | 142 |
| HV 1 | 28 | 30 | 32 | 35 | 42 | 48 | 51 | 54 | 60 | 77 |
| HV 2 | 22 | 24 | 26 | 28 | 30 | 32 | 38 | 45 | 50 | 77 |
| HV 5 | 17 | 18 | 20 | 21 | 23 | 24 | 26 | 27 | 40 | 52 |
| HV 10, HV 20 | 17 | 18 | 20 | 21 | 23 | 24 | 26 | 27 | 30 | 39 |
| HV 30, HV 50 | 11 | 12 | 13 | 14 | 15 | 16 | 18 | 19 | 20 | 26 |
| П р и м е ч а н и е - Метрологические характеристики действительны для 5 измерений | ||||||||||
| Модификация твердомеров | Шкала Бринелля | Испытательная нагрузка, Н | Диапазон измерений твердости, HBW |
| Qness 10 CHD Master+; Qness 30 CHD Master+; Qness 60 CHD Master+; Qness 60 M EVO; Qness 60 A EVO; Qness 60 A+ EVO | HBW 1/10 | 98,07 | от 20 до 218 |
| Qness 30 CHD Master+; Qness 60 CHD Master+; Qness 60 M EVO; Qness 60 A EVO; Qness 60 A+ EVO | HBW 1/30 | 294,2 | от 54 до 650 |
| Qness 60 CHD Master+; Qness 60 M EVO; Qness 60 A EVO; Qness 60 A+ EVO | HBW 2,5/62,5 | 613 | от 20 до 218 |
| Qness 60 CHD Master+; Qness 60 M EVO; Qness 60 A EVO; Qness 60 A+ EVO | HBW 5/62,5 | 613 | от 8 до 54 |
Таблица 6 - Метрологические характеристики твердомеров по шкалам Бринелля
| Обозначение шкал измерения твёрдости | Интервалы измерения твёрдости, HBW | ||||
| от 8 до 20 включ. | св. 20 до 54 включ. | св. 54 до 108 включ. | св. 108 до 163 включ. | св. 163 до 218 включ. | |
| Пределы допускаемой абсолют твердомеров, HBW | ной погрешности Л (+) | ||||
| HBW 1/10; HBW 2,5/62,5 | - | 1,6 | 3,2 | 4,9 | 6,5 |
| HBW 1/30 | - | - | 3,2 | 4,9 | 6,5 |
| HBW 5/62,5 | 0,6 | 1,6 | - | - | - |
Продолжение таблицы 6
| Обозначение шкал измерения твёрдости | Интервалы измерения твёрдости, HBW | |||||
| св. 218 до 272 включ. | св. 272 до 326 включ. | св. 326 до 380 включ. | св. 380 до 450 включ. | св. 450 до 550 включ. | св. 550 до 650 включ. | |
| Пределы допускаемой абсолютной погрешности твердомеров, HBW, (±) | ||||||
| HBW 1/30 | 8,2 | 9,8 | 11,4 | 13,5 | 16,5 | 19,5 |
| П р и м е ч а н и е - Метрологические характеристики действительны для 5 измерений | ||||||
| Наименование характеристики | Значение |
| Рабочие условия эксплуатации температура окружающего воздуха, °С | от +15 до +35 |
| относительная влажность окружающего воздуха, %, не более | 80 |
| Параметры электропитания напряжение переменного тока частотой 50 Гц, В | от 207 до 253 |
| Габаритные размеры, мм, не более Qness 10 CHD Master+, Qness 30 CHD Master+, Qness 60 CHD Master+, Qness 10 CHD Master, Qness 30 CHD Master, Qness 60 CHD Master длина | 607 |
| ширина | 420 |
| высота | 832 |
| Qness 60 M EVO, Qness 60 A EVO, Qness 60 A+ EVO длина | 703 |
| ширина | 438 |
| высота | 870 |
| Масса, кг, не более | 100 |
| Пределы допускаемого относительного отклонения испытательных нагрузок по шкалам Виккерса, % 0,00981 H; 0,0196 H; 0,049 H | ±2,0 |
| 0,098 H; 0,245 H; 0,490 H; 0,981 H | ±1,5 |
| 1,961 H; 2,942 H; 4,903 H; 9,807 Н; 19,61 H; 49,03 Н; 98,07 Н; 196,1 H; | ±1,0 |
| 294,2 H; 490,3 Н; 613 H |
наносится на корпус твердомеров в виде наклеиваемой плёнки и на титульный лист руководства по эксплуатации типографским или иным способом.
Таблица 8 - Комплектность твердомеров
| Наименование | Обозначение | Количество |
| Твердомер Виккерса | Qness 10 CHD Master, или Qness 10 CHD Master+, или Qness 30 CHD Master, или Qness 30 CHD Master+, или Qness 60 CHD Master, или Qness 60 CHD Master+, или Qness 60 M EVO, или Qness 60 A EVO, или Qness 60 A+ EVO | 1 шт. |
| Ящик ЗИП | - | 1 шт. |
| Руководство по эксплуатации | Qness 10/30/60 - 01 РЭ | 1 экз. |
приведены в документах: Qness 10/30/60 - 01 РЭ «Твердомеры Виккерса Qness. Руководство по эксплуатации», глава 5 «Режим простых испытаний - Руководство по быстрому запуску».
ГОСТ 23677-79 Твердомеры для металлов. Общие технические требования.
ГОСТ Р ИСО 6507-1-2007 Металлы и сплавы. Измерение твёрдости по Виккерсу. Часть 1. Метод измерения
ГОСТ 8.063-2012 ГСИ. Государственная поверочная схема для средств измерений твёрдости металлов и сплавов по шкалам Виккерса
ГОСТ 9012-59 «Металлы. Метод измерения твёрдости по Бринеллю».
ГОСТ 8.062-85 ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений твердости по шкалам Бринелля.
Техническая документация фирмы-изготовителя
Правообладатель
Фирма «ATM Qness GmbH», Австрия Адрес: Reitbauernweg 26, 5440 Golling, Austria Телефон: +43 6244 34393 Факс: +43 6244 34393-30 E-mail: info@qatm.com Web-сайт: www.qatm.com
