| Номер в госреестре | 85996-22 |
| Наименование СИ | Системы автоматизированные измерительные |
| Обозначение типа СИ | ТЕСТ-2103 |
| Изготовитель | Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы"), г. Москва, г. Зеленоград |
| Год регистрации | 2022 |
| Срок свидетельства | 01.07.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы автоматизированные измерительные ТЕСТ-2103 (далее - системы) предназначены для измерений напряжения постоянного тока и электрического сопротивления постоянному току.
Принцип действия систем при измерении напряжения постоянного тока основан на аналого-цифровом преобразовании измеряемой величины входного напряжения постоянного тока при помощи входного делителя или усилителей в цифровой код с последующим расчетом измеренного значения.
Принцип действия систем при измерении электрического сопротивления постоянному току основан на аналого-цифровом преобразовании напряжения постоянного тока, образующемся на нагрузке при прохождении тока с известным значением, и вычислении значения сопротивления постоянному току по известной зависимости.
Конструктивно системы представляют собой два блока БЭ326 и БЭ327.
Блок БЭ326 состоит из носителя мезонинов MezaBOX4 LXI и входящих в него модулей: МН6И-150В (2 шт.) и МН8ИП (2 шт.).
Блок БЭ327 состоит из носителя мезонинов MezaBOX4 LXI и входящих в него модулей: МТ16-4Л (1 шт.) и MARINC429 (1 шт.).
С помощью блока БЭ326 системы реализуют следующие функции:
- измерение напряжения постоянного тока по 12 измерительным каналам. Функция реализуется двумя измерителями мгновенных значений напряжения МН6И-150В;
- измерение напряжения постоянного тока по 16 измерительным каналам. Функция реализуется двумя измерителями мгновенных значений напряжения МН8ИП для подключения датчиков ДТХ - (200, 500, 3000) - У и AP2038P.
С помощью блока БЭ327 системы реализуют следующие функции:
- измерение электрического сопротивления постоянному току по 16 измерительным каналам. Функция реализуется измерителем сопротивления постоянному току МТ16-4Л для подключения датчиков ТСПТ-302.
Системы выполнены по магистрально-модульному принципу на основе стандарта LXIe и построены на базе универсальных измерительных каналов, работающих под управлением ПЭВМ.
Заводской номер наносится на маркировочную табличку методом лазерной гравировки в виде цифрового кода.
Общий вид блоков БЭ326 и БЭ327 систем, места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунках 1 и 2. Нанесение знака поверки на блоки БЭ326 и БЭ327 систем в обязательном порядке не предусмотрено. Пломбирование мест настройки (регулировки) систем не предусмотрено.
Место нанесения заводского номера
Место нанесения знака утверждения типа

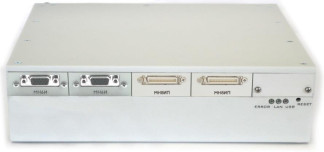

Рисунок 1 - Общий вид блока БЭ326 систем, места нанесения знака утверждения типа, места
нанесения заводского номера
Место нанесения знака утверждения типа
Место нанесения заводского номера
Рисунок 2 - Общий вид блока БЭ327 систем, места нанесения знака утверждения типа, места
нанесения заводского номера
Системы работают под управлением программного обеспечения (далее - ПО), которое выполняет следующие функции:
- управление модулями систем;
- считывание из модулей измерительной информации;
- расшифровку полученной информации и приведение её к виду, удобному для дальнейшего использования;
- визуализацию результатов измерений в цифровом и графическом представлении;
- хранение измерительной информации.
Конструкция систем исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Метрологически значимая часть ПО выделена в файл библиотеки математических функций: PovCalc.dll.
Метрологически значимая часть ПО и измерительная информация достаточно защищены с помощью специальных средств защиты от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | PovCalc.dll |
| Номер версии ПО (идентификационный код), не ниже | 1.0 |
| Цифровой идентификатор ПО | 957294d4 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазоны измерений напряжения постоянного тока, В | от 1 до 100 от -10 до +10 |
| Пределы допускаемой относительной погрешности измерений напряжения постоянного тока, %: - для диапазона измерений от 1 до 100 В - для диапазона измерений от -10 до +10 В | ±0,05 ±0,1 |
| Диапазон измерений электрического сопротивления постоянному току, Ом | от 1 до 200 |
| Пределы допускаемой относительной погрешности измерений электрического сопротивления постоянному току, %: - в диапазоне от 1 до 100 Ом включ. - в диапазоне св. 100 до 200 Ом включ. | ±0,9 ±0,3 |
| Примечание - при измеренном значении, равном 0 В, сигнал отсутствует, погрешность в этой точке не определяется. | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 230±23 50±1 |
| Электрическое сопротивление защитного заземления, Ом, не более | 0,1 |
| Электрическое сопротивление изоляции цепи сетевого питания относительно корпуса, МОм, не менее | 20 |
| Электрическая прочность изоляции цепи сетевого питания выдерживает в течение 1 минуты, В, не менее | 1500 |
| Потребляемая мощность, Вт, не более | 2000 |
| Габаритные размеры блоков БЭ326 и БЭ327, мм, не более: - глубина - ширина - высота | 302,6 272,5 72,0 |
| Масса, кг, не более | 6 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре +25 °С, %, не более - атмосферное давление, кПа | от +15 до +25 80 от 84,0 до 106,7 |
| Средняя наработка на отказ, ч | 10 |
| Средний срок службы, лет | 20000 |
наносится на титульный лист руководства по эксплуатации методом компьютерной графики и на маркировочную табличку любым технологическим способом.
Таблица 4 - Комплектность
| Наименование | Обозначение | Количество |
| Система автоматизированная измерительная ТЕСТ-2103 | ФТКС.411713.390 | 1 шт. |
| Система автоматизированная измерительная ТЕСТ-2103. Комплект ЗИП одиночный | ФТКС.305656.326 | 1 шт. |
| Система автоматизированная измерительная ТЕСТ-2103. Формуляр | ФТКС.411713.390ФО | 1 шт. |
| Системы автоматизированная измерительная ТЕСТ-2103. Руководство по эксплуатации | ФТКС.411713.390РЭ | 1 шт. |
| Система автоматизированная измерительная ТЕСТ-2103. Комплект программного обеспечения | ФТКС.87058-01 | 1 * 1 шт. |
| Источник опорного напряжения постоянного тока ИОН | ФТКС.687420.028 | * 1 шт. |
| * - Согласно формуляру ФТКС.411713.390ФО | ||
приведены в разделе 4 «Устройство и работа» руководства по эксплуатации ФТКС.411713.390РЭ.
Нормативные документы, устанавливающие требования к средству измерений
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
ГОСТ Р 52070-2003 «Интерфейс магистральный последовательный системы электронных модулей. Общие требования»;
ГОСТ Р 8.596-2002 «Государственная система обеспечения единства измерений (ГСИ). Метрологическое обеспечение измерительных систем. Основные положения»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 года № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 года № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
ФТКС.411713.390ТУ «Система автоматизированная измерительная ТЕСТ-2103. Технические условия».
Правообладатель
Общество с ограниченной ответственностью «VXI-Системы» (ООО «VXI-Системы») ИНН 7735126740
Адрес юридического лица: 124482 г. Москва, г. Зеленоград, Савелкинский проезд, дом 4, этаж 6, пом. XIV, ком. 1
