| Номер в госреестре | 86003-22 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТФМ-110-II-УХЛ1 |
| Изготовитель | Открытое акционерное общество "Производственный комплекс ХК Электрозавод" (ОАО "ПК ХК Электрозавод"), г. Москва |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока ТФМ-110-11-УХЛ1 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Трансформаторы тока - однокаскадные, герметичные, маслонаполненные. Внешний вид трансформаторов тока представляет собой опорную конструкцию. В верхней части расположен металлический корпус, закрепленный на опорном изоляторе. Изолятор установлен на основание. Первичная обмотка и ее выводы закреплены на корпусе. Вторичные обмотки размещены внутри корпуса. Главная внутренняя изоляция - бумажно-масляная, конденсаторного типа.
Выводы вторичной обмотки расположены на основании трансформатора тока и закрываются защитной металлической крышкой с целью ограничения доступа к измерительным цепям.
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
К трансформаторам тока данного типа относятся трансформаторы тока ТФМ-110-П-УХЛ1 зав. № 831308/2003, 831310/2003, 831311/2003, 831312/2003, 831313/2003, 831314/2003, 831316/2003, 831317/2003, 831318/2003, 831319/2003, 831321/2003, 831322/2003, 992303/02, 992304/02, 992305/02, 992306/02, 992307/02, 992308/02, 992310/02, 992312/02, 992314/02.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке в виде цифрового обозначения.

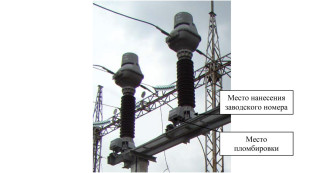

Общий вид средства измерений с указанием места пломбировки и места нанесения заводского номера приведен на рисунке 1.
Таблица 1.1 - Метрологические характеристики
| Наименование характеристики | Значение для заводских номеров |
| 831308/2003, 831310/2003, 831311/2003, 831312/2003, 831313/2003, 831314/2003, 831316/2003, 831317/2003, 831318/2003, 831319/2003, 831321/2003, 831322/2003 | |
| Номинальное напряжение, кВ | 110 |
| Номинальный первичный ток 11ном, А | 300; 600; 1200 |
| Номинальный вторичный ток Ьном, А | 5 |
| Номинальная частота ^ом, Гц | 50 |
| Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета | 0,2S |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А | 30 |
Таблица 1.2 - Метрологические характеристики
| Наименование характеристики | Значение для заводских номеров | |
| 992303/02, 992304/02, 992305/02, 992306/02, 992307/02, 992308/02, 992310/02, 992312/02, 992314/02 | ||
| Номинальное напряжение, кВ | 110 | 110 |
| Номинальный первичный ток 11ном, А | 300 | 600;1200 |
| Номинальный вторичный ток Ьном, А | 5 | 5 |
| Номинальная частота ^ом, Гц | 50 | 50 |
| Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета | 0,2 | 0,2S |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А | 15 | 30 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С | от -60 до +40 |
Знак утверждения типа наносится
на титульный лист паспорта трансформатора тока типографским способом. Нанесение знака утверждения типа на трансформаторы тока не предусмотрено.
аблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор тока | ТФМ-110-П-УХЛ1 | 1 шт. |
| Паспорт | ТФМ-110-П-УХЛ1 | 1 экз. |
приведены в разделе «Общие сведения» паспорта трансформатора тока.
Нормативные документы, устанавливающие требования к средству измерений
ГОСТ Р 8.859-2013 Государственная система обеспечения единства измерений (ГСИ). Государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока
Правообладатель
Открытое акционерное общество «Производственный комплекс ХК Электрозавод»
(ОАО «ПК ХК Электрозавод»)
ИНН 7718183890
Адрес: 107023, г. Москва, ул. Электрозаводская, 21 Телефон: +7 (495) 777-82-05 Факс: +7 (495) 777-82-11 Web-сайт: www.elektrozavod.ru E-mail: pk@elektrozavod.ru
