Трансформаторы тока ТФЗМ 110Б, 86004-22

86004-22
Трансформаторы тока ТФЗМ 110Б (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Карточка СИ
Номер в госреестре 86004-22
Наименование СИ Трансформаторы тока
Обозначение типа СИ ТФЗМ 110Б
Изготовитель Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА"), Украина
Год регистрации 2022
МПИ (интервал между поверками) 4 года
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Трансформаторы тока ТФЗМ 110Б (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

Описание

Трансформаторы тока представляют собой опорную конструкцию. Выводы первичной обмотки расположены на верхней части трансформаторов тока. Выводы вторичной обмотки расположены на корпусе трансформатора тока и закрываются защитной металлической крышкой с целью ограничения доступа к измерительной цепи.

Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.

Трансформаторы тока выпущены в следующих модификациях ТФЗМ 110Б-1 У1, ТФЗМ 110Б-1 ХЛ1, ТФЗМ 110Б-1У У1 и ТФЗМ 110Б-1У ХЛ1, которые отличаются друг от друга значениями номинального первичного тока и условиями эксплуатации.

К трансформаторам тока данного типа относятся трансформаторы тока:

-    модификации ТФЗМ 110Б-1 У1 зав. № 60158, 60163, 60165;

-    модификации ТФЗМ 110Б-1 ХЛ1 зав. № 61816;

-    модификации ТФЗМ 110Б-1У У1 зав. № 11585;

-    модификации ТФЗМ 110Б-1У ХЛ1 зав. № 16213, 16214, 16215.

Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке в виде цифрового обозначения.

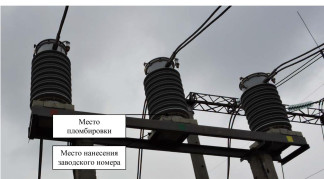

Общий вид средства измерений с указанием места пломбировки и места нанесения заводского номера приведен на рисунке 1.

I

Рисунок 1. Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера

Технические характеристики

Таблица 1.1 - Метрологические характеристики трансформаторов тока ТФЗМ 110Б-1 У1

Наименование характеристики

Значение для заводских номеров

60158, 60163, 60165

Номинальное напряжение, кВ

110

Номинальный первичный ток 11ном, А

800

Номинальный вторичный ток Ьном, А

5

Номинальная частота ^ом, Гц

50

Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета

0,5

Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А

30

Таблица 1.2 - Метрологические характеристики трансформаторов тока ТФЗМ 110Б-1 ХЛ1

Наименование характеристики

Значение для заводского номера

61816

Номинальное напряжение, кВ

110

Номинальный первичный ток 11ном, А

600

Номинальный вторичный ток Ьном, А

5

Номинальная частота ^ом, Гц

50

Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета

0,5

Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А

30

Таблица 1.3 - Метрологические характеристики трансформаторов тока ТФЗМ 110Б-1У У1

Наименование характеристики

Значение для заводского номера

11585

Номинальное напряжение, кВ

110

Номинальный первичный ток Ьном, А

1000

Номинальный вторичный ток Ьном, А

5

Номинальная частота ^ом, Гц

50

Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета

0,5

Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А

30

Таблица 1.4 - Метрологические характеристики трансформаторов тока ТФЗМ 110Б-1У ХЛ1

Наименование характеристики

Значение для заводских номеров

16213, 16214, 16215

Номинальное напряжение, кВ

110

Номинальный первичный ток 11ном, А

1200

Номинальный вторичный ток Ьном, А

5

Номинальная частота ^ом, Гц

50

Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета

0,5

Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А

30

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

- температура окружающей среды, °С

для модификации ТФЗМ 110Б-1 У1, ТФЗМ 110Б-1У У1

для модификаций ТФЗМ 110Б-1 ХЛ1, ТФЗМ 110Б-1У ХЛ1

от -45 до +40 от -60 до +40

Знак утверждения типа наносится

на титульный лист паспорта трансформатора тока типографским способом. Нанесение знака утверждения типа на трансформаторы тока не предусмотрено.

Комплектность

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Трансформатор тока

ТФЗМ

1 шт.

Паспорт

ТФЗМ

1 экз.

Сведения о методах измерений

приведены в разделе «Общие сведения» паспорта трансформатора тока.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ Р 8.859-2013 Государственная система обеспечения единства измерений (ГСИ). Государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока

Правообладатель

Открытое акционерное общество «Запорожский завод высоковольтной аппаратуры» (ОАО «ЗЗВА»), Украина

Адрес: 69069, Украина, г. Запорожье, Днепропетровское шоссе, 13

Телефон: +38 (061) 220-63-00

Факс: +38 (061) 220-63-00

Web-сайт: www.zva.zp.ua

E-mail: office@zva.zp.ua
