Контроллеры многофункциональные КМ ЭНТЕК E2R2 (G) - а V.4, 86009-22

Назначение

Контроллеры многофункциональные КМ ЭНТЕК E2R2 (G) - а V.4 (далее - КМ ЭНТЕК) предназначены для измерений текущего времени, синхронизации и поддержания единого времени в составе автоматизированных информационно-измерительных систем (АИИС), а также автоматического сбора, хранения и обработки данных от первичных счетчиков энергоресурсов через встроенные интерфейсы RS-232, RS-485, CAN.

КМ ЭНТЕК предназначены для работы в составе АИИС комплексного учета энергоресурсов, в частности систем коммерческого учета электроэнергии и мощности (АИИС КУЭ), комплексов устройств телемеханики, многофункциональных и автоматизированных систем управления технологическими процессами (АСУ ТП), для организации связи с центром сбора и обработки, хранения информации по каналам связи GSM (CSD, GPRS) и Ethernet (TCP/IP), синхронизацией времени по каналам GPS/ГЛОНАСС, формирования команд управления энергетическими объектами.

Описание

Принцип действия КМ ЭНТЕК основан на последовательных преобразованиях измеряемых величин в цифровой код.

КМ ЭНТЕК представляют собой приборы, выполненные в металлическом или пластиковом корпусе (в зависимости от исполнения) с разъемами для подключения внешнего питания и интерфейсных кабелей. Внутри корпуса располагается процессорная плата, плата GSM-модема (опционально), а также энергонезависимая память. Конструкция корпуса КМ ЭНТЕК в зависимости от исполнения обеспечивает возможность его навесного или настенного монтажа, размещения в электротехническом шкафу с 19" стойкой.

КМ ЭНТЕК являются проектно-компонуемым изделиями с различным числом каналов цифрового ввода/вывода.

КМ ЭНТЕК реализуют следующие функции:

-    сбор информации о расходе электроэнергии и мощности непосредственно от микропроцессорных счетчиков, оснащенных цифровыми интерфейсами RS-485/422/CAN, либо через промежуточные преобразователи интерфейсов Ethernet - RS-485 (при большом количестве счетчиков);

-    автоматическое распознавание подключенных счетчиков и их количества при включении КМ ЭНТЕК в режиме устройства сбора и передачи данных в работу;

-    сбор информации о расходе электроэнергии и мощности от микропроцессорных счетчиков, имеющих PLC-модемы для силовых линий 220 В, через промежуточные устройства накопления информации (концентраторы), оснащенные цифровыми интерфейсами RS-232/485;

-    сбор информации о расходе электроэнергии и мощности от микропроцессорных счетчиков, имеющих импульсные выходы, через промежуточные счетчики импульсов, оснащенные цифровыми интерфейсами RS-232/485;

-    реализация не менее 4-х поддерживаемых тарифов учета (дифференцированных по зонам суток);

-    сбор и хранение данных, а также формирование выходных данных и служебных параметров;

-    ведение общего журнала событий в системе, ведение журналов для различных типов событий, фильтрации и сортировки в журналах;

-    выполнение операций квитирования событий, маскирования событий, в том числе групповое маскирование по типу, классу, приоритету и др.;

-    выработка системного (внутреннего) времени (секунды, минуты, часы) и календаря (число, месяц, год), учет зимнего и летнего времени, рабочих и нерабочих дней, а также длительности расчетного периода с помощью энергонезависимых часов;

-    коррекция системного времени в ходе сеансов связи с центрами сбора и обработки информации;

-    автоматическая корректировка часов обслуживаемых микропроцессорных счетчиков один раз в сутки в соответствии с собственным системным временем;

-    возможность работы, как в локальном режиме, так и в режиме обмена информацией с удаленным центром сбора и обработки информации. При работе в локальном режиме КМ ЭНТЕК осуществляет сбор и архивирование информации в энергонезависимой памяти. При работе в режиме обмена данными, передача данных осуществляется по запросу центрального сервера сбора и обработки информации;

-    обеспечение защиты от несанкционированного доступа к данным;

-    передача информации в центр (центры) сбора и обработки информации по следующим видам каналов телекоммуникации: радиоканалы, радиорелейные каналы, каналы сотовой связи, каналы спутниковой связи, каналы связи по силовой сети;

-    прием, обработка и обмен с верхним уровнем управления стандартными сигналами телемеханики (сигналы телесигнализации, телеизмерения и телеуправления), сбор и регистрация сигналов телемеханики в реальном масштабе времени с генерацией соответствующих меток времени;

-    прием, обработка и обмен с верхним уровнем управления сигналами микропроцессорных защит и по цифровым каналам связи, сбора и регистрации этих сигналов в реальном масштабе времени с генерацией соответствующих меток времени;

-    комплексная обработка информации;

-    непрерывное наблюдение за всеми параметрами и непрерывного наблюдение за состоянием технологического оборудования, автоматической архивации накопленной информации;

-    прием информации от устройств телемеханики по протоколам обмена MODBUS, МЭК-60870-5-101/103/104, МЭК 61850;

-    обмен информацией с верхним уровнем управления по протоколам MODBUS, МЭК-60870-5-101, МЭК-60870-5-104, МЭК 61850;

-    осуществление как спорадической (событийной), так и периодической передачи данных по протоколам МЭК, а также передача по запросу;

-    организация подсистемы «единого времени»;

-    возможность построения распределенной АСУТП, состоящей из нескольких КМ ЭНТЕК, объединенных в единую информационную сеть;

-    обмен информацией между КМ ЭНТЕК внутри системы и передача данных на верхний уровень по любому из перечисленных каналов связи (интерфейсов): RS-485, RS-422, RS-232, 10/100/1000 Base-TX Ethernet, FO (оптоволоконные линии связи), через модемы на выделенную медную пару, на коммутируемую линию, на силовую кабельную линию, надтональный модем, радиомодем с выходом на радиостанцию, сотовый радиомодем стандарта GSM/GPRS.

В составе КМ ЭНТЕК имеются встроенные энергонезависимые часы. Синхронизация внутреннего времени осуществляться через встроенный спутниковый модуль синхронизации GPS/GLONASS, который обеспечивает автоматическую непрерывную синхронизацию часов от источников точного времени синхронизированых с национальной шкалой координированного времени UTC (SU).

В КМ ЭНТЕК имеется встроенный ионистор. Он обеспечивает:

-    корректную работу при отсутствии внешнего питания в течении 200 с;

-    запись последних показаний опрашиваемого оборудования при исчезновении питания;

-    передачу сигнала в информационную систему верхнего уровня об отсутствии питания;

-    корректное завершение работы.

КМ ЭНТЕК позволяет собирать информацию с датчиков нижнего уровня АСУТП, различных приборов учета. В случае использования КМ ЭНТЕК для задач учета, все подключенные к ним средства измерений должны быть аттестованы в установленном порядке, иметь свидетельства об утверждении типа средств измерений, действующие свидетельства о метрологической поверке. Краткий перечень совместимого с КМ ЭНТЕК оборудования приведен в таблице 1.

Таблица 1 - Перечень поддерживаемого оборудования с КМ ЭНТЕК

Продолжение таблицы 1

В зависимости от наличия и количества интерфейсов связи и конструктивного исполнения КМ ЭНТЕК имеют различные модификации, наименования которых должны определяться в соответствии со следующим обозначением:

КМ ЭНТЕК E2R2 (G) -a V.b c -d -e -f -g -h -i -j -k lmnpq, где a - аббревиатура, раскрывающая количество плат и вариантом питания изделия, в виде:

-1 - модификация с одной процессорной платой и питанием на -12/24/36/48 В;

-2 - модификация с одной процессорной платой и со встроенным блоком питания ~220В;

-3 - модификация с одной процессорной платой и платой расширения со встроенным блоком

питания ~220В;

-4 - модификация с двумя процессорными платами и питанием на -12/24/36/48 В;

V.b - аппаратная версия платформы

c - аббревиатура, раскрывающая количество интерфейсов RS-485.

При отсутствии опции ставиться -0.

d - аббревиатура, раскрывающая количество интерфейсов RS-232.

При отсутствии опции ставиться -0.

e - аббревиатура, раскрывающая количество интерфейсов Ethernet.

При отсутствии опция ставиться -0.

f - аббревиатура, раскрывающая количество USB-портов.

При отсутствии опция ставиться -0.

g - аббревиатура, раскрывающая наличие источника бесперебойного питания на базе ионистора:

-0 - отсутствует;

-1 - присутствует.

h - аббревиатура, раскрывающая наличие встроенного модуля ГЛОНАСС/GPS.

-0 - отсутствует;

-1 - присутствует.

i - аббревиатура, раскрывающая конфигурацию встроенных модулей связи:

-0 - отсутствует;

-1 - наличие основного модуля;

-2 - основного и дополнительного модуля.

j - аббревиатура, раскрывающая тип связи сотового оператора, в виде:

-0 - отсутствие функции;

-1 - 2G;

-2 - 3G;

-3 - 4G;

-4 - 5G.

k - аббревиатура, раскрывающая тип дополнительного модуля связи, в виде:

-0 - отсутствие функции;

-1 - 2G;

-2 - 3G;

-3 - 4G;

-4 - 5G -5 - LoraWan -6 - ZigBee -7 - NBIoT -8 - McWill

l - аббревиатура, раскрывающая функции программного обеспечения ТМ:

-1 - функция базовая;

-2 - функция ТМ;

-3 - функция ТМ с поддержкой протокола DNP3; m - аббревиатура, раскрывающая функции программного обеспечения КМ ЭНТЕК в режиме устройства сбора и передачи данных -0 - отсутствие функции;

-1 - наличия функции.

n - аббревиатура, раскрывающая функции программного обеспечения наличие модуля VIPNET:

-0 - отсутствие функции;

-1 - наличия функции;

p - аббревиатура, раскрывающая специализированные функции:

-0 - отсутствие функции;

-1 - для управляемых разъединителей;

-2 - для системы АСУНО;

q - аббревиатура, раскрывающая наличия поддержки протокола IEC 61850 -0 - отсутствие функции;

-1 - наличия функции;

Пример записи условного обозначения:

КМ ЭНТЕК E2R2 (G)-1 V.4 2-1-2-1-1-1-1-2-0 31100 Расшифровка примера записи:

устройство сбора и передачи данных КМ ЭНТЕК, в модификации 1 - с одной процессорной

платой и питанием на -12/24/36/48 В в аппаратной версии - 4 в конфигурации: интерфейсы связи - RS-485 - 2 шт.,

RS-232 - 1 шт.,

Ethernet - 2 шт.,

USB - 1 шт.,

1 - встроенный ионистор,

1    - встроенный спутниковый модуль синхронизации ГЛОНАСС/GPS,

1- основной модуль связи,

2    - 3G тип связи основного модуля связи,

0    - отсутствует дополнительный модуль связи. с установленными программными функциями:

3    - функция ТМ с поддержкой протокола DNP3;

1    - функции программного обеспечения КМ ЭНТЕК в режиме устройства сбора и передачи данных

1 - наличие модуля VIPNET 0 - без специализированных функций.

0 - без поддержки протокола IEC 61850

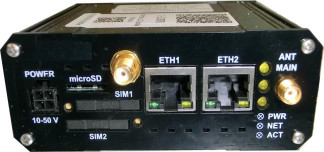

На рисунке 1 представлен общий вид КМ ЭНТЕК и места нанесения знака утверждения типа на рисунке 2 показан вид контактов и разъемов.

Рисунок 2 - Вид контактов и разъемов

Таблица 2 - Обозначение и описание контактов и разъемов к рисунку 2

ff

L. -ап*

Места установки изготовителем пломб наклеек, блокирующих доступ к технологическому разъему для прошивки КМ ЭНТЕК

Места установки изготовителем пломб наклеек, блокирующих доступ к технологическому разъему для прошивки КМ ЭНТЕК

Рисунок 4 - Места установки пломб наклеек, вид сзади

Заводской номер указывается в паспорте и на корпусе КМ ЭНТЕК в формате числового кода.

Места установки изготовителем пломб наклеек, блокирующих доступ к технологическому разъему для прошивки КМ ЭНТЕК указаны на рисунках 3, 4.

Знак поверки наносится в паспорт КМ ЭНТЕК.

Программное обеспечение

В процессе настройки и эксплуатации КМ ЭНТЕК используются следующие виды программного обеспечения (далее по тексту - ПО):

1)    СПО - системное программное обеспечение КМ ЭНТЕК. СПО обеспечивает все функции, реализуемые непосредственно в КМ ЭНТЕК - опрос узлов учета, хранение архивных данных, передачу информации на верхний уровень. Системное программное обеспечение КМ ЭНТЕК состоит из операционной системы Linux, исполнительной системы и конфигурации EnLogic по умолчанию.

2)    WEB-интерфейс КМ ЭНТЕК. Является расширением СПО КМ ЭНТЕК, и предназначено для мониторинга работы КМ ЭНТЕК и основного набора функций конфигурирования. WEB-интерфейс доступен при подключении к КМ ЭНТЕК по каналу связи Ethernet, или по статическому адресу через соединение GPRS. Встроенный WEB-интерфейс КМ ЭНТЕК позволяет осуществлять мониторинг работы КМ ЭНТЕК и конфигурировать параметры списка узлов учета КМ ЭНТЕК. Для использования WEB-интерфейса необходим WEB-браузер с поддержкой технологий JScript и HTML5 (для отрисовки диаграмм и графиков).

3)    Утилита опроса КМ ЭНТЕК. Выполняет функции, подобные WEB-интерфейсу. Позволяет сохранить результаты мониторинга работы КМ ЭНТЕК. Может опрашивать КМ ЭНТЕК по IP-адресу, а также по GSM-соединению (режим опроса CSD). Одно из основных назначений утилиты опроса КМ ЭНТЕК - проведение пусконаладочных работ по объекту учета, первичная проверка канала связи, формирование отчета по объекту, демонстрация передачи данных в сбытовые организации. Утилита опроса КМ ЭНТЕК входит в дистрибутив систем EnLogic и АИИС «ЭНТЕК». С ее помощь возможно производить опрос КМ ЭНТЕК по различным каналам связи, сохранять результаты опроса, корректировать параметры узлов учета, синхронизировать конфигурацию узлов учета в КМ ЭНТЕК.

4)    Система конфигурирования EnLogic. Используется при необходимости расширенного конфигурирования КМ ЭНТЕК.

Идентификационные данные ПО приведены в таблице 3.

Таблица 3 - Идентификационные данные ПО

Места установки пломб и наклейки, блокирующей доступ к технологическому разъему для прошивки КМ ЭНТЕК указаны на рисунках 3 и 4.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Технические характеристики

Таблица 4 - Метрологические характеристики КМ ЭНТЕК

Таблица 5 - Основные технические характеристики КМ ЭНТЕК

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом и на табличку расположенную на корпусе КМ ЭНТЕК.

Комплектность

Таблица 6 - Комплектность средства измерений

Сведения о методах измерений

приведены в документе АФЛС.421455.002 РЭ-ЛУ Контроллер многофункциональный КМ ЭНТЕК E2R2 (G). Руководство по эксплуатации разделы 5, 7.

Нормативные документы

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

АФЛС.421455.002 ТУ Контроллер многофункциональный КМ ЭНТЕК E2R2 (G). Технические условия

Правообладатель

Общество с ограниченной ответственностью «Энтелс» (ООО «Энтелс»)

ИНН 7718540189

Юридический адрес: 121741, г. Москва, ул. Рябиновая, д. 69, стр. 5, этаж 3, помещение II, комн. 16

Телефон: (495) 1103179 E-mail: info@entels.ru
