| Номер в госреестре | 86011-22 |
| Наименование СИ | Машины испытательные универсальные |
| Обозначение типа СИ | ST-1004 |
| Изготовитель | "Salt Co., LTD.", Республика Корея |
| Год регистрации | 2022 |
| Срок свидетельства | 30.06.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Машины испытательные универсальные ST-1004 (далее - машины) предназначены для измерений силы и перемещения подвижной траверсы при испытаниях образцов материалов на растяжение, сжатие, изгиб.
Принцип действия машин заключается в деформации образцов с помощью нагружающего устройства и одновременном измерении силы, приложенной к образцу. Измерение силы производится путем преобразования силы, прикладываемой к испытываемым изделиям и образцам, тензометрическим датчиком силы в пропорциональный электрический сигнал. Сила создается с помощью гидравлического привода, перемещение подвижной траверсы измеряется преобразователем линейных перемещений гидроцилиндра.
Конструктивно машины состоят из нижней опорной станины, силовой рамы с приводом на которой крепятся устройства нагружения, системы измерений силы и перемещения подвижной траверсы и системы управления и обработки данных.
Гидравлическая станция для машин может быть выполнена в виде отдельного выносного блока.
На силовой раме также расположен блок ручного управления с клавишами управления траверсой и кнопки аварийной остановки машины.
Заводской номер машин в буквенно-числовом формате указывается на маркировочной табличке, расположенной на нижней опорной станине.
Нанесение знака поверки на средство измерений не предусмотрено.

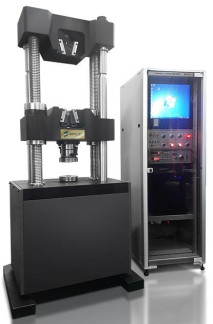

Общий вид машин представлен на рисунке 1. Общий вид маркировочной таблички представлен на рисунке 2.
Hydraulic Type Universal Tesfing Macftrne
| j Modei. | ЗТ-1ШМ J |
| '1 Oeacffiptiftfi | ПГ^ДИяШЯ ТГы “1 |
| ^ Mortifachxing Dole | |
| II Frcwne Capacity | |
| |11 Power | •jeov ЭНР |
| ill Sertol No- |
t
Место указания заводского номера
0-ЕЙС
SALT CO.,LTD,
Рисунок 2 - Общий вид маркировочной таблички В процессе эксплуатации машин не предусматриваются внешние механические или электронные регулировки. Пломбирование машин не предусмотрено.
Для работы с машинами используется метрологически значимое программное обеспечение «SALT_UTM» (далее - ПО), устанавливаемое на персональный компьютер. ПО разработано специально для машин и служит для управления их функциональными возможностями, а также для обработки и отображения результатов измерений.
Уровень защиты ПО «SALT_UTM» - «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | «SALT_UTM» |
| Номер версии (идентификационный номер) ПО | не ниже SALT UTM 13.2.0 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |||
| Наибольшая предельная нагрузка (сила) датчика силы Бтах*,кН | 300 | 500 | 1000 | 2000 |
| Наименьшая предельная нагрузка (сила) датчика силы, кН | Fmax0,02 | |||
| Пределы допускаемой относительной погрешности измерений силы, % | ±0,5 | |||
| Диапазон измерений перемещений подвижной траверсы, мм | от 0 до 600 | от 0 до 700 | от 0 до 900 | от 0 до 1300 |
| Пределы допускаемой абсолютной погрешности измерений перемещений подвижной траверсы в поддиапазоне от 0 до 2 мм включ., мкм | ±20 | |||
| Пределы допускаемой относительной погрешности измерений перемещений подвижной траверсы в поддиапазоне св. 2 мм до верхнего предела измерений, % | ±1 | |||
| * - наибольшая предельная нагрузка (сила) датчика силы Fmax определяется наибольшей предельной нагрузкой (силы) датчика силы, входящего в комплектность машин, указана в паспорте и на маркировочной табличке и зависит от заказа потребителя. | ||||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение | |||
| Габаритные размеры*, мм, не более: - высота - ширина - длина | 2150 950 700 | 2550 1000 770 | 2850 1200 850 | 3350 1220 980 |
| Масса*, кг, не более | 2300 | 2500 | 3500 | 8300 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 380±38 50±1 | |||
| Потребляемая мощность, Вт, не более | 3000 | 5000 | ||
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность, %, не более | от +15 до +35 80 | |||
| * - габаритные размеры и масса машин зависят от наибольшей предельной нагрузки (силы) датчика силы и диапазона измерений перемещения подвижной траверсы и указаны в паспорте и на маркировочной табличке и зависит от заказа потребителя. | ||||
наносится на титульный лист руководства по эксплуатации типографским способом. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Машина испытательная универсальная ST-1004 в комплекте | - | 1 шт. |
| Персональный компьютер | - | По заказу |
| Носитель с программным обеспечением | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Паспорт | - | 1 экз. |
приведены в разделе «Методы измерений» «Машины испытательные универсальные ST-1004. Руководство по эксплуатации»
Государственная поверочная схема для средств измерений силы, утверждённая приказом Федерального агентства по техническому регулированию и метрологии от 22 октября 2019 г. № 2498
Техническая документация «Salt Co., LTD.», Республика Корея
Правообладатель
«Salt Co., LTD.», Республика Корея
Адрес: 681, Baekbeom-ro, Seo-gu, Incheon, Republic of Korea Телефон: +1 (866) 470-7081 E-mail: salt-s@light-salt.kr
