Комплекс автоматизированный измерительно-вычислительный ТМСА 1.0 - 40.0 К/Б 097 Обозначение отсутствует, 86015-22

Комплекс автоматизированный измерительно-вычислительный ТМСА 1.0 - 40.0 К/Б 097 (далее - комплекс) предназначен для измерений радиотехнических характеристик антенных устройств и систем.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	86015-22
Наименование СИ	Комплекс автоматизированный измерительно-вычислительный ТМСА 1.0 - 40.0 К/Б 097
Обозначение типа СИ	Обозначение отсутствует
Изготовитель	Общество с ограниченной ответственностью "Научно-производственное предприятие "ТРИМ СШП Измерительные системы" (ООО "НПП "ТРИМ СШП Измерительные системы"), г. Санкт-Петербург
Год регистрации	2022
МПИ (интервал между поверками)	2 года
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

В зависимости от решаемой измерительной задачи и особенностей объекта измерений на комплексе можно реализовать измерения в плоском электромагнитном поле, формируемом радиоколлиматором, а также амплифазометрический метод измерений в ближней зоне антенн.

В первом случае принцип действия комплекса основан на измерении зависимостей коэффициента передачи от частоты и углов ориентации испытываемой антенны. Радиоколлиматор в ограниченной зоне обеспечивает условия распространения электромагнитного поля, соответствующие расположению испытываемой антенны в «дальней зоне». Зеркало радиоколлиматора (рефлектор) представляет собой вырезку параболоида, которая, совместно с установленным в её фокусе облучателем радиоколлиматора, создаёт в рабочей зоне электромагнитное поле с равномерными амплитудным и фазовым распределениями. По периметру рефлектора установлены отражатели зубчатой формы для уменьшения дифракции на его краях. Рабочая зона представляет собой цилиндр, образующая которого перпендикулярна фокальной плоскости зеркала радиоколлиматора и совпадает с плоскостью фазового фронта создаваемого электромагнитного поля. Испытываемая антенна устанавливается в рабочей зоне на опорно-поворотное устройство (далее - ОПУ) и подключается к измерительному порту векторного анализатора цепей, другой порт которого подключён к входу облучателя радиоколлиматора. Радиоколлиматор, являющийся электродинамически взаимной системой, обеспечивает измерения радиотехнических характеристик остронаправленных антенн в режимах излучения и приёма.

Функционально и конструктивно при реализации измерений в плоском электромагнитном поле, формируемым радиоколлематором комплекс состоит из следующих элементов:

- безэховой экранированной камеры, покрытой радиопоглощающим материалом и предназначенной для поглощения электромагнитных волн с целью воспроизведения условий свободного пространства;

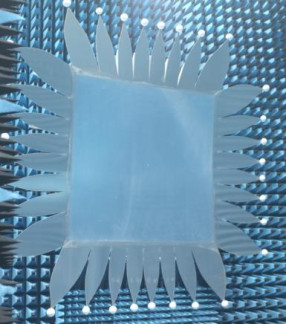

- комплекта радиоколлиматора, предназначенного для создания равномерных амплитудного и фазового распределений электромагнитного поля в рабочей зоне комплекса;

- прецизионного 5-ти координатного ОПУ для позиционирования объекта измерений в рабочей зоне комплекса;

- системного контроллера TMSC, предназначенного для программного управления основными элементами комплекса в процессе проведения измерений параметров антенн в режиме измерений в поле радиоколлиматора;

- контроллера перемещения ТМС 4004, предназначенного для управления четырьмя шаговыми двигателями из состава опорно-поворотного устройства;

- векторного анализатора цепей N5224A (далее - ВАЦ), обеспечивающего измерения коэффициента передачи в заданных режимах работы комплекса;

- блоков коммутации СВЧ сигналов TMSU-3-40-1 и TMSU-3-40-2;

- двух приборных стоек 34U и 12U, предназначенных для размещения радиотехнического и вспомогательного оборудования из состава комплекса;

- персонального компьютера для сбора и обработки результатов измерений с программным обеспечением (далее - ПО);

- источника бесперебойного питания, предназначенного для обеспечения корректного завершения работы комплекса при нештатном отключении электропитания.

Общий вид элементов комплекса, предназначенных для выполнения измерений в поле радиоколлиматора приведен на рисунках 1 - 9.

1 - слайдер AL-49140-1; 2 - подъемник; 3 - азимутальный позиционер AL-1760-1; 4 - приборная стойка; 5 - металлический шкаф для размещения электрооборудования Рисунок 5 - Общий вид прецизионного 5-ти координатного опорно-поворотного устройства

п J

-ЧЯ* о.

Рисунок 8 - Общий вид контроллера движения AL-4164-4MC-BL

Блок коммутации СВЧ сигналов TMSU-3-40-2

Блок коммутации СВЧ сигналов TMSU-3-40-1

Контроллер перемещения TMC 4004

Контроллер движения 4-х осевой AL-4164-4MC-BL

Коммутатор 16-портовый (Ethernet свитч)

Источник бесперебойного питания APC Smart-UPS SMT3000 RMI2U

Принцип действия комплекса при измерениях в ближней зоне антенн основан на ам-плифазометрическом методе измерений характеристик антенн. Оценка нормируемых радиотехнических характеристик испытываемых антенн осуществляется по результатам математической обработки измеренного на плоскости сканирования амплитудно-фазового распределения тангенциальных компонент электромагнитного поля, излучаемого (принимаемого) антенной.

Функционально и конструктивно, при реализации амплифазометрического метода измерений в ближней зоне антенн комплекс состоит из:

- четырехкоординатного Т-сканера ЛЬ-4952-5м-5м-0.25м, предназначенного для пространственного перемещения антенны-зонда в системе координат (X; Y; Z; Р) вблизи апертуры испытываемой антенны;

- четырехкоординатного опорно-поворотного устройства для установки измеряемых антенн в плоскость измерений;

- контроллера перемещения ТМС3131 для автоматического управления работой опорно-поворотного устройства;

- системного контроллера ТМSC для синхронизации работы векторного анализатора цепей и сканера в процессе измерений;

- векторного анализатора цепей N5224A, предназначенного для измерений отношения амплитуд и разности фаз опорного и зондирующего сигналов (комплексного коэффициента передачи системы «испытываемая антенна - антенна-зонд»). Зондирующий сигнал - это сигнал, подаваемый с выхода ВАЦ на вход испытываемой антенны и излучаемый ею, принимаемый далее антенной-зондом и поступающий на вход ВАЦ. Результат измерений комплексного коэффициента передачи системы «испытываемая антенна - антенна-зонд» передается на персональный компьютер (далее - ПЭВМ), где после его обработки получают значения нормируемых характеристик испытываемой антенны;

- комплекта антенн-зондов, предназначенных для использования при измерениях амплитудно-фазового распределения поля в ближней зоне;

- комплекта радиочастотных кабелей, предназначенных для коммутации функциональных узлов комплекса;

- ПЭВМ, применяемой для управления комплексом в процессе измерений, для обработки результатов измерений, их каталогизации и визуализации;

- программного обеспечения (далее - ПО), предназначенного для управления комплексом, сбора и обработки данных, их регистрации, визуализации и каталогизации результатов измерений;

Для уменьшения влияния отраженных сигналов на результаты измерений элементы сканера комплекса и помещения облицованы радиопоглощающим материалом.

Общий вид элементов комплекса, предназначенных для выполнения измерений методом ближней зоны, приведен на рисунках 13 - 23.

Места размещения знака утверждения типа, знака поверки, заводского номера приведены на рисунке 1 6.

Схема пломбировки от несанкционированного доступа, приведена на рисунке 23.

Блок коммутации СВЧ сигналов TMSU-3-40-1

Контроллер движения 4-х осевой AL-4164-4MC-BL

Источник бесперебойного питания APC Smart-UPS SMT3000 RMI2U

Программное обеспечение

ПО комплекса осуществляет:

- управление элементами комплекса и процессом измерений;

- обработку результатов измерений и получение значений радиотехнических характеристик антенных устройств и систем;

- представление результатов измерений радиотехнических характеристик антенных устройств и систем в виде соответствующих графиков и диаграмм;

- хранение и каталогизация результатов измерений радиотехнических характеристик антенных устройств и систем.

ПО комплекса работает под управлением операционной системы Windows 10.

Метрологически значимая часть ПО комплекса представляет собой специализированное ПО «MeasurementCenter» и «ProViLab».

Специализированное ПО «MeasurementCenter» предназначено для автоматизации работы комплекса, ручного управления положением каретки сканера, настройки параметров работы ВАЦ, задания плана измерений и для запуска измерения.

Специализированное ПО «ProViLab» предназначено для обработки результатов измерений, их визуализации, каталогизации и хранения.

Уровень защиты ПО «низкий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	MeasurementCenter.exe	ProViLab.exe
Номер версии (идентификационный номер) ПО	1.4.0.10	1.1.3
Цифровой идентификатор ПО (контрольная сумма исполняемого кода)	AF82660046963FEFEE1C8 4C7D2A45C70 (алгоритм MD5)	4F3002831243A96C2AAD BE9D308CCA29 (алгоритм MD5)

Технические характеристики

Таблица 2.1 - Метрологические характеристики при измерениях в поле радиоколлиматора

Наименование характеристики			Значение

Диапазон рабочих частот, ГГ ц			от 1,0 до 40,0
Максимальный размер рабочей зоны, м			1,2
Неравномерность амплитудного (А) и фазового (Ф) распределений, относительный уровень кроссполяризационной составляющей электромагнитного поля (К) в пределах рабочей зоны, не более 1)
Диапазон частот, ГГ ц	А, дБ	Ф, °	К, дБ
от 1,0 до 1,7	3,9	23,1	-24
от 1,7 до 2,6	3,5	18,3	-22
от 2,60 до 3,95	1,5	7,5	-29
от 3,95 до 5,85	1,4	7,6	-29
от 5,85 до 8,20	1,2	7,1	-29
от 8,2 до 12,4	0,7	5,2	-28

родолжение таблицы 2.1
от 12,0 до 18,0	0,9	5,2	-28
от 18,0 до 26,5	1,0	5,7	-27
от 26,5 до 40,0	1,1	5,9	-29
Пределы допускаемой погрешности измерений коэффициента усиления (КУ) антенн при погрешности КУ облучателя, дБ, для рабочей зоны 1,2 м:2)
Погрешность КУ эталона	Значение, дБ	Значение, дБ	Значение, дБ
при КСВН не более 1,2
	от 1,0 до 1,7 ГГц	от 1,7 до 2,6 ГГц	от 2,6 до 40,0 ГГц
0,3 дБ	1,4	1,3	0,7
0,5 дБ	1,5	1,4	0,8
0,8 дБ	1,6	1,5	1,1
1,0 дБ	1,8	1,7	1,3
при КСВН не более 1,5
	от 1,0 до 1,7 ГГц	от 1,7 до 2,6 ГГц	от 2,6 до 40,0 ГГц
0,3 дБ	1,5	1,4	0,8
0,5 дБ	1,6	1,5	0,9
0,8 дБ	1,7	1,6	1,2
1,0 дБ	1,9	1,7	1,4
при КСВН не более 2,0
	от 1,0 до 1,7 ГГц	от 1,7 до 2,6 ГГц	от 2,6 до 40,0 ГГц
0,3 дБ	1,7	1,6	1,3
0,5 дБ	1,8	1,7	1,4
0,8 дБ	1,9	1,9	1,5
1,0 дБ	2,0	2,0	1,7
Примечания:
1) - при измерениях амплитудного и фазового распределений антенной с коэффициентом
усиления не более 15 дБ в диапазоне частот до 18 ГГ ц и не более 20 дБ в диапазоне частот
свыше 18 ГГц;
2) - при отличии КУ антенн не более 30 дБ, отношении сигнал/шум не менее 40 дБ.

Таблица 2.2 - Доверительные границы погрешности измерений уровней амплитудных (АДН) и фазовых (ФДН) диаграмм направленности для доверительной вероятности р = 0,95 в диапазоне частот от 1,0 до 1,7 ГГц_

Уровень ДН, дБ	АДН, дБ	ФДН, °
для антенн с размерами апертуры, составляющими от 600 до 900 мм1)
В секторе углов ±25 °
-5	1,1	7,7
-10	1,7	12,2
-15	2,7	20,0
-20	4,1	31,1

В секторе углов от ±60 ° вне сектора ±25 °
-5	0,8	5,5
-10	1,1	7,7
-15	1,7	12,2
-20	2,7	20,0
-25	4,1	31,1
В	секторе углов ±90 ° вне сектора ±60 °
-5	0,5	3,4
-10	0,6	4,1
-15	0,8	5,5
-20	1,1	7,7
-25	1,8	12,2
-30	2,7	20,0
-35	4,2	31,9
для антенн с размерами апертуры, составляющими от 900 до 1200 мм1^
В секторе углов ±20 °
-5	1,3	9,2
-10	2,0	14,5
-15	3,2	24,0
В секторе углов ±45 градусов вне сектора ±20 °
-5	1,0	7,0
-10	1,4	9,9
-15	2,3	16,9
-20	3,5	26,4
В секторе углов ±90 градусов вне сектора ±45 °
-5	0,5	3,4
-10	0,6	4,1
-15	0,8	5,5
-20	1,2	8,4
-25	1,8	13,0
-30	2,7	20,0
-35	4,2	31,9
Примечание:
1) - для отношения сигнал/шум в максимуме измеряемой ДН не менее 70 дБ.

Таблица 2.3 - Доверительные границы погрешности измерений уровней АДН и ФДН для доверительной вероятности р = 0,95 в диапазоне частот от 1,7 до 2,6 ГГц_

Уровень ДН, дБ	АДН, дБ	ФДН, °
для антенн с размерами апертуры, составляющими от 300 до 600 мм1)
В секторе углов ±40 °
-5	0,6	4,1
-10	0,8	5,5
-15	1,2	8,4
-20	1,7	12,2
-25	2,7	20,0
-30	4,2	31,9
В	секторе углов ±90 ° вне сектора ±40 °
-5	0,5	3,4
-10	0,6	4,1
-15	0,8	5,5
-20	1,2	8,4
-25	1,8	13,0
-30	2,7	20,0
-35	4,2	31,9
для антенн с размерами апертуры, составляющими от 600 до 900 мм1)
В секторе углов ±30 °
-5	0,6	4,1
-10	0,8	5,5
-15	1,2	8,4
-20	1,7	12,2
-25	2,7	20,0
-30	4,2	31,9
В	секторе углов ±40 ° вне сектора ±30 °
-5	0,5	3,4
-10	0,6	4,1
-15	0,8	5,5
-20	1,2	8,4
-25	1,8	13,0
-30	2,7	20,0
-35	4,2	31,9
В	секторе углов ±90 ° вне сектора ±40 °
-5	0,4	2,7
-10	0,5	3,4
-15	0,6	4,1
-20	0,8	5,5
-25	1,2	8,4

-30	1,8	13,0
-35	2,8	20,8
-40	4,2	31,9
Уровень ДН, дБ	АДН, дБ	ФДН, °
для антенн с размерами апертуры, составляющими от 900 до 1200 мм1)
В секторе углов ±20 °
-5	0,8	5,5
-10	1,1	7,7
-15	1,7	12,2
-20	2,7	20,0
-25	4,2	31,9
В	секторе углов ±40 ° вне сектора ±20 °
-5	0,6	4,1
-10	0,8	5,5
-15	1,2	8,4
-20	1,7	12,2
-25	2,7	20,0
-30	4,2	31,9
В	секторе углов ±90 ° вне сектора ±40 °
-5	0,4	2,7
-10	0,5	3,4
-15	0,6	4,1
-20	0,8	5,5
-25	1,2	8,4
-30	1,8	13,0
-35	2,8	20,8
-40	4,2	31,9
Примечание:
1) - для отношения сигнал/шум в максимуме измеряемой ДН не менее 70 дБ.

Таблица 2.4 - Доверительные границы погрешности измерений уровней АДН и ФДН для доверительной вероятности р = 0,95 в диапазоне частот от 2,6 до 3,95 ГГц_

Уровень ДН, дБ	АДН, дБ	ФДН, °
для антенн с размерами апертуры, составляющими до 300 мм1^ 2)
В секторе углов ±60 °
-5	0,5	3,4
-10	0,6	4,1
-15	0,8	5,5
-20	1,2	8,4
-25	1,8	13,0
-30	2,7	20,0
-35	4,2	31,9

Уровень ДН, дБ	АДН, дБ	ФДН, °
В	секторе углов ±90 ° вне сектора ±60 °
-5	0,4	2,7
-10	0,5	3,4
-15	0,6	4,1
-20	0,8	5,5
-25	1,2	8,4
-30	1,8	13,0
-35	2,7	20,0
-40	4,2	31,9
для антенн с размерами апертуры, составляющими от 300 до 600 мм1)
В секторе углов ±25 °
-5	0,6	4,1
-10	0,8	5,5
-15	1,2	8,4
-20	1,8	13,0
-25	2,7	20,0
-30	4,2	31,9
В	секторе углов ±40 ° вне сектора ±25 °
-5	0,5	3,4
-10	0,6	4,1
-15	0,8	5,5
-20	1,2	8,4
-25	1,8	13,0
-30	2,7	20,0
-35	4,2	31,9
В	секторе углов ±60 ° вне сектора ±40 °
-5	0,4	2,7
-10	0,5	3,4
-15	0,6	4,1
-20	0,8	5,5
-25	1,2	8,4
-30	1,8	13,0
-35	2,8	20,8
-40	4,2	31,9

Уровень ДН, дБ	АДН, дБ	ФДН, °
В	секторе углов ±90 ° вне сектора ±60 °
-5	0,4	2,7
-10	0,4	2,7
-15	0,5	3,4
-20	0,6	4,1
-25	0,9	6,2
-30	1,2	8,4
-35	1,9	13,7
-40	2,8	20,8
-45	4,3	32,6
для антенн с размерами апертуры, составляющими от 600 до 900 мм1)
В секторе углов ±20 °
-5	0,8	5,5
-10	1,1	7,7
-15	1,7	12,2
-20	2,7	20,0
-25	4,2	31,9
В	секторе углов ±40 ° вне сектора ±20 °
-5	0,5	3,4
-10	0,6	4,1
-15	0,8	5,5
-20	1,2	8,4
-25	1,8	13,0
-30	2,7	20,0
-35	4,2	31,9
В	секторе углов ±60 ° вне сектора ±40 °
-5	0,4	2,7
-10	0,5	3,4
-15	0,6	4,1
-20	0,8	5,5
-25	1,2	8,4
-30	1,8	13,0
-35	2,8	20,8
-40	4,2	31,9

Уровень ДН, дБ	АДН, дБ	ФДН, °
В	секторе углов ±90 ° вне секто	ра ±60 °
-5	0,4	2,7
-10	0,4	2,7
-15	0,5	3,4
-20	0,6	4,1
-25	0,9	6,2
-30	1,2	8,4
-35	1,9	13,7
-40	2,8	20,8
-45	4,3	32,6
для антенн с размерами апертуры, составляющими от 900 до 1200 мм1)
В секторе углов ±15 °
-5	0,8	5,5
-10	1,1	7,7
-15	1,7	12,2
-20	2,7	20,0
-25	4,2	31,9
В	секторе углов ±60 ° вне сектора ±15 °
-5	0,4	2,7
-10	0,5	3,4
-15	0,6	4,1
-20	0,8	5,5
-25	1,2	8,4
-30	1,8	13,0
-35	2,8	20,8
-40	4,2	31,9
В	секторе углов ±90 ° вне сектора ±60 °
-5	0,3	2,0
-10	0,4	2,7
-15	0,4	2,7
-20	0,5	3,4
-25	0,7	4,8
-30	0,9	6,2
-35	1,3	9,2
-40	1,9	13,7
-45	2,9	21,6
-50	4,4	33,4
Примечания:
1) - для отношения сигнал/шум в максимуме измеряемой ДН не менее 70 дБ;
2) - для размеров апертуры не менее 3Х и 150 мм.

Таблица 2.5 - Доверительные границы погрешности измерений уровней АДН и ФДН для доверительной вероятности р = 0,95 в диапазоне частот от 3,95 до 5,85 ГГц_

Уровень ДН, дБ	АДН, дБ	ФДН, °
для антенн с размерами апертуры, составляющими до 300 мм1^ 2)
В секторе углов ±30 °
-5	0,5	3,4
-10	0,6	4,1
-15	0,8	5,5
-20	1,2	8,4
-25	1,8	13,0
-30	2,7	20,0
-35	4,2	31,9
В	секторе углов ±50 ° вне сектора ±30 °
-5	0,4	2,7
-10	0,5	3,4
-15	0,6	4,1
-20	0,8	5,5
-25	1,2	8,4
-30	1,8	13,0
-35	2,8	20,8
-40	4,2	31,9
В	секторе углов ±90 ° вне сектора ±50 °
-5	0,4	2,7
-10	0,4	2,7
-15	0,5	3,4
-20	0,6	4,1
-25	0,9	6,2
-30	1,2	8,4
-35	1,9	13,7
-40	2,8	20,8
-45	4,3	32,6
для антенн с размерами апертуры, составляющими от 300 до 600 мм1)
В секторе углов ±20 °
-5	0,6	4,1
-10	0,8	5,5
-15	1,2	8,4
-20	1,7	12,2
-25	2,7	20,0
-30	4,2	31,9

Уровень ДН, дБ	АДН, дБ	ФДН, °
В	секторе углов ±30 ° вне сектора ±20 °
-5	0,5	3,4
-10	0,6	4,1
-15	0,8	5,5
-20	1,2	8,4
-25	1,8	13,0
-30	2,7	20,0
-35	4,2	31,9
В	секторе углов ±50 ° вне сектора ±30 °
-5	0,4	2,7
-10	0,5	3,4
-15	0,6	4,1
-20	0,8	5,5
-25	1,2	8,4
-30	1,8	13,0
-35	2,8	20,8
-40	4,2	31,9
В	секторе углов ±90 ° вне сектора ±50 °
-5	0,4	2,7
-10	0,4	2,7
-15	0,5	3,4
-20	0,6	4,1
-25	0,9	6,2
-30	1,2	8,4
-35	1,9	13,7
-40	2,8	20,8
-45	4,3	32,6
для антенн с размерами апертуры, составляющими от 600 до 900 мм1)
В секторе углов ±15 °
-5	0,6	4,1
-10	0,9	6,2
-15	1,4	9,9
-20	2,1	15,3
-25	3,2	24,0
В	секторе углов ±25 ° вне сектора ±15 °
-5	0,5	3,4
-10	0,6	4,1
-15	0,8	5,5
-20	1,2	8,4

-25	1,8	13,0
-30	2,7	20,0
-35	4,2	31,9
В	секторе углов ±45 ° вне сектора ±25 °
-5	0,4	2,7
-10	0,4	2,7
-15	0,5	3,4
-20	0,6	4,1
-25	0,9	6,2
-30	1,2	8,4
-35	1,9	13,7
-40	2,8	20,8
-45	4,3	32,6
В	секторе углов ±90 ° вне сектора ±45 °
-5	0,3	2,0
-10	0,4	2,7
-15	0,4	2,7
-20	0,5	3,4
-25	0,7	4,8
-30	0,9	6,2
-35	1,3	9,2
-40	1,9	13,7
-45	2,9	21,6
-50	4,4	33,4
для антенн с размерами апертуры, составляющими от 900 до 1200 мм1)
В секторе углов ±15 °
-5	0,6	4,1
-10	0,9	6,2
-15	1,4	9,9
-20	2,1	15,3
-25	3,2	24,0
В	секторе углов ±20 ° вне сектора ±15 °
-5	0,5	3,4
-10	0,6	4,1
-15	0,8	5,5
-20	1,2	8,4
-25	1,8	13,0
-30	2,7	20,0
-35	4,2	31,9

Уровень ДН, дБ	АДН, дБ	ФДН, °
В	секторе углов ±50 ° вне сектора ±20 °
-5	0,4	2,7
-10	0,5	3,4
-15	0,6	4,1
-20	0,8	5,5
-25	1,2	8,4
-30	1,8	13,0
-35	2,8	20,8
-40	4,2	31,9
В	секторе углов ±90 ° вне сектора ±50 °
-5	0,3	2,0
-10	0,4	2,7
-15	0,4	2,7
-20	0,5	3,4
-25	0,7	4,8
-30	0,9	6,2
-35	1,3	9,2
-40	1,9	13,7
-45	2,9	21,6
-50	4,4	33,4
Примечания: 1) - для отношения сигнал/шум в максимуме измеряемой ДН не менее 70 дБ;
2) - для размеров апертуры не менее 3Х и 150 мм.

Таблица 2.6 - Доверительные границы погрешности измерений уровней АДН и ФДН для дове-

рительной вероятности р = 0,95 в диапазоне частот от 5,85 до 8,20 ГГц

Уровень ДН, дБ	АДН, дБ	ФДН, °
для антенн с размерами апертуры, составляющими до 300 мм1^ 2)
В секторе углов ±20 °
-5	0,5	3,4
-10	0,7	4,8
-15	1,0	7,0
-20	1,5	10,7
-25	2,3	16,9
-30	3,5	26,4

Уровень ДН, дБ	АДН, дБ	ФДН, °
В	секторе углов ±45 ° вне сектора ±20 °
-5	0,4	2,7
-10	0,5	3,4
-15	0,6	4,1
-20	0,8	5,5
-25	1,2	8,4
-30	1,8	13,0
-35	2,8	20,8
-40	4,2	31,9
В	секторе углов ±90 ° вне сектора ±45 °
-5	0,4	2,7
-10	0,4	2,7
-15	0,5	3,4
-20	0,6	4,1
-25	0,9	6,2
-30	1,2	8,4
-35	1,9	13,7
-40	2,8	20,8
-45	4,3	32,6
для антенн с размерами апертуры, составляющими от 300 до 600 мм1)
В секторе углов ±15 °
-5	0,5	3,4
-10	0,7	4,8
-15	1,0	7,0
-20	1,5	10,7
-25	2,4	17,7
-30	3,5	26,4
В	секторе углов ±50 ° вне сектора ±15 °
-5	0,4	2,7
-10	0,5	3,4
-15	0,6	4,1
-20	0,8	5,5
-25	1,2	8,4
-30	1,8	13,0
-35	2,8	20,8
-40	4,2	31,9

Уровень ДН, дБ	АДН, дБ	ФДН, °
В	секторе углов ±90 ° вне сектора ±50 °
-5	0,4	2,7
-10	0,4	2,7
-15	0,5	3,4
-20	0,6	4,1
-25	0,9	6,2
-30	1,2	8,4
-35	1,9	13,7
-40	2,8	20,8
-45	4,3	32,6
для антенн с размерами апертуры, составляющими от 600 до 900 мм1)
В секторе углов ±15 °
-5	0,6	4,1
-10	0,8	5,5
-15	1,2	8,4
-20	1,7	12,2
-25	2,7	20,0
-30	4,2	31,9
В	секторе углов ±50° вне сектора ±15 °
-5	0,4	2,7
-10	0,5	3,4
-15	0,6	4,1
-20	0,8	5,5
-25	1,2	8,4
-30	1,8	13,0
-35	2,8	20,8
-40	4,2	31,9
В	секторе углов ±90 ° вне сектора ±50 °
-5	0,4	2,7
-10	0,4	2,7
-15	0,5	3,4
-20	0,6	4,1
-25	0,9	6,2
-30	1,2	8,4
-35	1,9	13,7
-40	2,8	20,8
-45	4,3	32,6

Уровень ДН, дБ	АДН, дБ	ФДН, °
для антенн с размерами апертуры, составляющими от 900 до 1200 мм1)
В секторе углов ±15 °
-5	0,6	4,1
-10	0,8	5,5
-15	1,2	8,4
-20	1,7	12,2
-25	2,7	20,0
-30	4,2	31,9
В	секторе углов ±50 ° вне сектора ±15 °
-5	0,4	2,7
-10	0,5	3,4
-15	0,6	4,1
-20	0,8	5,5
-25	1,2	8,4
-30	1,8	13,0
-35	2,8	20,8
-40	4,2	31,9
В	секторе углов ±90 ° вне сектора ±50 °
-5	0,4	2,7
-10	0,4	2,7
-15	0,5	3,4
-20	0,6	4,1
-25	0,9	6,2
-30	1,2	8,4
-35	1,9	13,7
-40	2,8	20,8
-45	4,3	32,6
Примечания:
1) - для отношения сигнал/шум в максимуме измеряемой ДН не менее 70 дБ;
2) - для размеров апертуры не менее 3Х и 150 мм.

Таблица 2.7 - Доверительные границы погрешности измерений уровней АДН и ФДН для дове-

рительной вероятности р = 0,95 в диапазоне частот от 8,2 до 12,4 ГГц

Уровень ДН, дБ	АДН, дБ	ФДН, °
для антенн с размерами апертуры, составляющими до 300 мм1^ 2)
В секторе углов ±20 °
-5	0,5	3,4
-10	0,7	4,8
-15	1,0	7,0
-20	1,5	10,7

-25	2,3	16,9
-30	3,5	26,4
В	секторе углов ±45 ° вне сектора ±20 °
-5	0,4	2,7
-10	0,4	2,7
-15	0,5	3,4
-20	0,6	4,1
-25	0,9	6,2
-30	1,2	8,4
-35	1,9	13,7
-40	2,8	20,8
-45	4,3	32,6
В	секторе углов ±90 ° вне сектора ±45 °
-5	0,3	2,0
-10	0,4	2,7
-15	0,4	2,7
-20	0,5	3,4
-25	0,7	4,8
-30	0,9	6,2
-35	1,3	9,2
-40	1,9	13,7
-45	2,9	21,6
-50	4,4	33,4
для антенн с размерами апертуры, составляющими от 300 до 600 мм1)
В секторе углов ±15 °
-5	0,5	3,4
-10	0,7	4,8
-15	1,0	7,0
-20	1,5	10,7
-25	2,3	16,9
-30	3,5	26,4
В	секторе углов ±25 ° вне сектора ±15 °
-5	0,4	2,7
-10	0,5	3,4
-15	0,6	4,1
-20	0,8	5,5
-25	1,2	8,4
-30	1,8	13,0
-35	2,8	20,8
-40	4,2	31,9

Уровень ДН, дБ	АДН, дБ	ФДН, °
В	секторе углов ±45 ° вне сектора ±25 °
-5	0,4	2,7
-10	0,4	2,7
-15	0,5	3,4
-20	0,6	4,1
-25	0,9	6,2
-30	1,2	8,4
-35	1,9	13,7
-40	2,8	20,8
-45	4,3	32,6
В	секторе углов ±90 ° вне сектора ±45 °
-5	0,3	2,0
-10	0,4	2,7
-15	0,4	2,7
-20	0,5	3,4
-25	0,7	4,8
-30	0,9	6,2
-35	1,3	9,2
-40	1,9	13,7
-45	2,9	21,6
-50	4,4	33,4
для антенн с размерами апертуры, составляющими от 600 до 900 мм1)
В секторе углов ±10 °
-5	0,6	4,1
-10	0,8	5,5
-15	1,2	8,4
-20	1,7	12,2
-25	2,7	20,0
-30	4,2	31,9
В	секторе углов ±20 ° вне сектора ±10 °
-5	0,4	2,7
-10	0,5	3,4
-15	0,6	4,1
-20	0,8	5,5
-25	1,2	8,4
-30	1,8	13,0
-35	2,8	20,8
-40	4,2	31,9

Уровень ДН, дБ	АДН, дБ	ФДН, °
В	секторе углов ±30 ° вне сектора ±20 °
-5	0,4	2,7
-10	0,4	2,7
-15	0,5	3,4
-20	0,6	4,1
-25	0,9	6,2
-30	1,2	8,4
-35	1,9	13,7
-40	2,8	20,8
-45	4,3	32,6
В	секторе углов ±90 ° вне сектора ±30 °
-5	0,3	2,0
-10	0,4	2,7
-15	0,4	2,7
-20	0,5	3,4
-25	0,7	4,8
-30	0,9	6,2
-35	1,3	9,2
-40	1,9	13,7
-45	2,9	21,6
-50	4,4	33,4
для антенн с размерами апертуры, составляющими от 900 до 1200 мм1)
В секторе углов ±10 °
-5	0,6	4,1
-10	0,8	5,5
-15	1,2	8,4
-20	1,7	12,2
-25	2,7	20,0
-30	4,2	31,9
В	секторе углов ±15 ° вне сектора ±10 °
-5	0,4	2,7
-10	0,5	3,4
-15	0,6	4,1
-20	0,8	5,5
-25	1,2	8,4
-30	1,8	13,0
-35	2,8	20,8
-40	4,2	31,9

Уровень ДН, дБ	АДН, дБ	ФДН, °
В	секторе углов ±30 ° вне сектора ±15 °
-5	0,4	2,7
-10	0,4	2,7
-15	0,5	3,4
-20	0,6	4,1
-25	0,9	6,2
-30	1,2	8,4
-35	1,9	13,7
-40	2,8	20,8
-45	4,3	32,6
В	секторе углов ±90 ° вне сектора ±30 °
-5	0,3	2,0
-10	0,4	2,7
-15	0,4	2,7
-20	0,5	3,4
-25	0,7	4,8
-30	0,9	6,2
-35	1,3	9,2
-40	1,9	13,7
-45	2,9	21,6
-50	4,4	33,4
Примечания: 1) - для отношения сигнал/шум в максимуме измеряемой ДН не менее 70 дБ;
2) - для размеров апертуры не менее 3Х и 150 мм.

Таблица 2.8 - Доверительные границы погрешности измерений уровней АДН и ФДН для дове-

рительной вероятности р = 0,95 в диапазоне частот от 12,0 до 18,0 ГГц

Уровень ДН, дБ	АДН, дБ	ФДН, °
для антенн с размерами апертуры, составляющими до 300 мм1^ 2)
В секторе углов ±15 °
-5	0,6	4,1
-10	0,8	5,5
-15	1,2	8,4
-20	1,7	12,2
-25	2,7	20,0
-30	4,2	31,9

Уровень ДН, дБ	АДН, дБ	ФДН, °
В	секторе углов ±25 ° вне сектора ±15 °
-5	0,4	2,7
-10	0,4	2,7
-15	0,5	3,4
-20	0,6	4,1
-25	0,9	6,2
-30	1,2	8,4
-35	1,9	13,7
-40	2,8	20,8
-45	4,3	32,6
В	секторе углов ±90 ° вне сектора ±25 °
-5	0,3	2,0
-10	0,3	2,0
-15	0,4	2,7
-20	0,4	2,7
-25	0,6	4,1
-30	0,7	4,8
-35	1,0	7,0
-40	1,4	9,9
-45	2,0	14,5
-50	3,0	22,4
для антенн с размерами апертуры, составляющими от 300 до 600 мм1)
В секторе углов ±10 °
-5	0,5	3,4
-10	0,7	4,8
-15	1,0	7,0
-20	1,5	10,7
-25	2,3	16,9
-30	3,5	26,4
В	секторе углов ±15 ° вне сектора ±10 °
-5	0,4	2,7
-10	0,5	3,4
-15	0,6	4,1
-20	0,8	5,5
-25	1,2	8,4
-30	1,8	13,0
-35	2,8	20,8
-40	4,2	31,9

Уровень ДН, дБ	АДН, дБ	ФДН, °
В	секторе углов ±20 ° вне сектора ±15 °
-5	0,3	2,0
-10	0,4	2,7
-15	0,4	2,7
-20	0,5	3,4
-25	0,7	4,8
-30	0,9	6,2
-35	1,3	9,2
-40	1,9	13,7
-45	2,9	21,6
-50	4,4	33,4
В	секторе углов ±90 ° вне сектора ±20 °
-5	0,3	2,0
-10	0,3	2,0
-15	0,4	2,7
-20	0,4	2,7
-25	0,6	4,1
-30	0,7	4,8
-35	1,0	7,0
-40	1,4	9,9
-45	2,0	14,5
-50	3,0	22,4
для антенн с размерами апертуры, составляющими от 600 до 900 мм1)
В секторе углов ±10 °
-5	0,5	3,4
-10	0,7	4,8
-15	1,0	7,0
-20	1,5	10,7
-25	2,3	16,9
-30	3,5	26,4
В	секторе углов ±15 ° вне сектора ±10 °
-5	0,4	2,7
-10	0,5	3,4
-15	0,6	4,1
-20	0,8	5,5
-25	1,2	8,4
-30	1,8	13,0
-35	2,8	20,8
-40	4,2	31,9

Продолжение таблицы 2.8
Уровень ДН, дБ	АДН, дБ	ФДН, °
В	секторе углов ±20 ° вне сектора ±15 °

-5	0,3	2,0
-10	0,4	2,7
-15	0,4	2,7
-20	0,5	3,4
-25	0,7	4,8
-30	0,9	6,2
-35	1,3	9,2
-40	1,9	13,7
-45	2,9	21,6
-50	4,4	33,4
В	секторе углов ±90 ° вне сектора ±20 °
-5	0,3	2,0
-10	0,3	2,0
-15	0,4	2,7
-20	0,4	2,7
-25	0,6	4,1
-30	0,7	4,8
-35	1,0	7,0
-40	1,4	9,9
-45	2,0	14,5
-50	3,0	22,4
для антенн с размерами апертуры, составляющими от 900 до 1200 мм1)
В секторе углов ±10 °
-5	0,5	3,4
-10	0,7	4,8
-15	1,0	7,0
-20	1,5	10,7
-25	2,3	16,9
-30	3,5	26,4
В	секторе углов ±15 ° вне сектора ±10 °
-5	0,4	2,7
-10	0,5	3,4
-15	0,6	4,1
-20	0,8	5,5
-25	1,2	8,4
-30	1,8	13,0
-35	2,8	20,8
-40	4,2	31,9

Продолжение таблицы 2.8

Уровень ДН, дБ	АДН, дБ	ФДН, °
В	секторе углов ±20 ° вне сектора ±15 °
-5	0,3	2,0
-10	0,4	2,7
-15	0,4	2,7

-20	0,5	3,4
-25	0,7	4,8
-30	0,9	6,2
-35	1,3	9,2
-40	1,9	13,7
-45	2,9	21,6
-50	4,4	33,4
В	секторе углов ±90 ° вне сектора ±20 °
-5	0,3	2,0
-10	0,3	2,0
-15	0,4	2,7
-20	0,4	2,7
-25	0,6	4,1
-30	0,7	4,8
-35	1,0	7,0
-40	1,4	9,9
-45	2,0	14,5
-50	3,0	22,4
Примечания:
1) - для отношения сигнал/шум в максимуме измеряемой ДН не менее 70 дБ;
2) - для размеров апертуры не менее 3Х и 150 мм.

Таблица 2.9 - Доверительные границы погрешности измерений уровней АДН и ФДН для до-

верительной вероятности р = 0,95 в диапазоне частот от 18,0 до 26,5 ГГц

Уровень ДН, дБ	АДН, дБ	ФДН, °
для антенн с размерами апертуры, составляющими до 300 мм1^ 2)
В секторе углов ±15 °
-5	0,8	5,5
-10	1,1	7,7
-15	1,7	12,2
-20	2,7	20,0
-25	4,2	31,9

Уровень ДН, дБ	АДН, дБ	ФДН, °
В	секторе углов ±50 ° вне сектора ±15 °
-5	0,4	2,7
-10	0,5	3,4
-15	0,6	4,1
-20	0,8	5,5
-25	1,2	8,4
-30	1,8	13,0
-35	2,8	20,8
-40	4,2	31,9
В	секторе углов ±90 ° вне сектора ±50 °
-5	0,3	2,0
-10	0,4	2,7
-15	0,4	2,7
-20	0,5	3,4
-25	0,7	4,8
-30	0,9	6,2
-35	1,3	9,2
-40	1,9	13,7
-45	2,9	21,6
-50	4,4	33,4
для антенн с размерами апертуры, составляющими от 300 до 600 мм1)
В секторе углов ±15 °
-5	0,6	4,1
-10	0,8	5,5
-15	1,2	8,4
-20	1,7	12,2
-25	2,7	20,0
-30	4,2	31,9
В	секторе углов ±50 ° вне сектора ±15 °
-5	0,4	2,7
-10	0,4	2,7
-15	0,5	3,4
-20	0,6	4,1
-25	0,9	6,2
-30	1,2	8,4
-35	1,9	13,7
-40	2,8	20,8
-45	4,3	32,6

Уровень ДН, дБ	АДН, дБ	ФДН, °
В	секторе углов ±90 ° вне сектора ±50 °
-5	0,3	2,0
-10	0,4	2,7
-15	0,4	2,7
-20	0,5	3,4
-25	0,7	4,8
-30	0,9	6,2
-35	1,3	9,2
-40	1,9	13,7
-45	2,9	21,6
-50	4,4	33,4
для антенн с размерами апертуры, составляющими от 600 до 900 мм1)
В секторе углов ±15 °
-5	0,5	3,4
-10	0,7	4,8
-15	1,0	7,0
-20	1,5	10,7
-25	2,3	16,9
-30	3,5	26,4
В	секторе углов ±50 ° вне сектора ±15 °
-5	0,4	2,7
-10	0,5	3,4
-15	0,6	4,1
-20	0,9	6,2
-25	1,2	8,4
-30	1,9	13,7
-35	2,8	20,8
-40	4,3	32,6
В	секторе углов ±90 ° вне сектора ±50 °
-5	0,4	2,7
-10	0,4	2,7
-15	0,5	3,4
-20	0,7	4,8
-25	0,9	6,2
-30	1,3	9,2
-35	1,9	13,7
-40	2,9	21,6
-45	4,4	33,4

Уровень ДН, дБ	АДН, дБ	ФДН, °
для антенн с размерами апертуры, составляющими от 900 до 1200 мм1)
В секторе углов ±5 °
		4 1
-5	0,6	^5 1
-10	0,8	5,5
-15	1,2	8,4
-20	1,7	12,2
-25	2,7	20,0
-30	4,2	31,9
В	секторе углов ±15 ° вне сектора ±5 °
		3,4
-5	0,5	5
-10	0,6	4,1
-15	0,8	5,5
-20	1,2	8,4
-25	1,8	13,0
-30	2,7	20,0
-35	4,2	31,9
В	секторе углов ±50 ° вне сектора ±15 °
		2,7
-5	0,4	О 1
-10	0,4	2,7
-15	0,5	3,4
-20	0,6	4,1
-25	0,9	6,2
-30	1,2	8,4
-35	1,9	13,7
-40	2,8	20,8
-45	4,3
	5	32,6
В	секторе углов ±90 ° вне сектора ±50 °
		2,0
-5	0,3	2,7
-10	0,4	О п
-15	0,4	2,7
-20	0,5	3,4
-25	0,7	4,8
-30	0,9	6,2
-35	1,3	9,2
-40	1,9	13,7
-45	2,9	О 1 £
-50	4,4	21,6
		33,4
Примечания:
1) - для отношения сигнал/шум в максимуме измеряемой ДН не менее 70 дБ;
2) - для размеров апертуры не менее 3Х и 150 мм.

Таблица 2.10 - Доверительные границы погрешности измерений уровней АДН и ФДН для доверительной вероятности р = 0,95 в диапазоне частот от 26,5 до 40,0 ГГц_

Уровень ДН, дБ	АДН, дБ	ФДН, °
для антенн с размерами апертуры, составляющими до 300 мм1^ 2)
В секторе углов ±10 °
-5	0,8	5,5
-10	1,1	7,7
-15	1,7	12,2
-20	2,7	20,0
-25	4,2	31,9
В секторе углов ±15 градусов вне сектора ±10 °
-5	0,4	2,7
-10	0,5	3,4
-15	0,6	4,1
-20	0,8	5,5
-25	1,2	8,4
-30	1,8	13,0
-35	2,8	20,8
-40	4,2	31,9
В секторе углов ±45 градусов вне сектора ±15 °
-5	0,4	2,7
-10	0,4	2,7
-15	0,5	3,4
-20	0,6	4,1
-25	0,9	6,2
-30	1,2	8,4
-35	1,9	13,7
-40	2,8	20,8
-45	4,3	32,6
В секторе углов ±90 градусов вне сектора ±45 °
-5	0,3	2,0
-10	0,4	2,7
-15	0,4	2,7
-20	0,5	3,4
-25	0,7	4,8
-30	0,9	6,2
-35	1,3	9,2
-40	1,9	13,7
-45	2,9	21,6
-50	4,4	33,4

Уровень ДН, дБ	АДН, дБ	ФДН, °
для антенн с размерами апертуры, составляющими от 300 до 600 мм1)
В секторе углов ±10 °
-5	0,6	4,1
-10	0,9	6,2
-15	1,4	9,9
-20	2,1	15,3
-25	3,2	24,0
В	секторе углов ±20 ° вне сектора ±10 °
-5	0,4	2,7
-10	0,5	3,4
-15	0,6	4,1
-20	0,8	5,5
-25	1,2	8,4
-30	1,8	13,0
-35	2,8	20,8
-40	4,2	31,9
В	секторе углов ±40 ° вне сектора ±20 °
-5	0,4	2,7
-10	0,4	2,7
-15	0,5	3,4
-20	0,6	4,1
-25	0,9	6,2
-30	1,2	8,4
-35	1,9	13,7
-40	2,8	20,8
-45	4,3	32,6
В	секторе углов ±90 ° вне сектора ±40 °
-5	0,3	2,0
-10	0,4	2,7
-15	0,4	2,7
-20	0,5	3,4
-25	0,7	4,8
-30	0,9	6,2
-35	1,3	9,2
-40	1,9	13,7
-45	2,9	21,6
-50	4,4	33,4

Уровень ДН, дБ	АДН, дБ	ФДН, °
для антенн с размерами апертуры, составляющими от 600 до 900 мм1)
В секторе углов ±8 °
-5	0,6	4,1
-10	0,8	5,5
-15	1,2	8,4
-20	1,7	12,2
-25	2,7	20,0
-30	4,2	31,9
В	секторе углов ±12 ° вне секто	ра ±8 °
-5	0,5	3,4
-10	0,6	4,1
-15	0,8	5,5
-20	1,2	8,4
-25	1,8	13,0
-30	2,7	20,0
-35	4,2	31,9
В	секторе углов ±20 ° вне сектора ±12 °
-5	0,4	2,7
-10	0,4	2,7
-15	0,5	3,4
-20	0,6	4,1
-25	0,9	6,2
-30	1,2	8,4
-35	1,9	13,7
-40	2,8	20,8
-45	4,3	32,6
В	секторе углов ±90 ° вне сектора ±20 °
-5	0,3	2,0
-10	0,4	2,7
-15	0,4	2,7
-20	0,5	3,4
-25	0,7	4,8
-30	0,9	6,2
-35	1,3	9,2
-40	1,9	13,7
-45	2,9	21,6
-50	4,4	33,4

Уровень ДН, дБ	АДН, дБ	ФДН, °
для антенн с размерами апертуры, составляющими от 900 до 1200 мм1)
В секторе углов ±10 °
		4 1
-5	0,6	^5 1
-10	0,8	5,5
-15	1,2	8,4
-20	1,7	12,2
-25	2,7	20,0
-30	4,2	31,9
В	секторе углов ±15 ° вне сектора ±10 °
		3,4
-5	0,5	5
-10	0,6	4,1
-15	0,8	5,5
-20	1,2	8,4
-25	1,8	13,0
-30	2,7	20,0
-35	4,2	31,9
В	секторе углов ±20 ° вне сектора ±15 °
		2,7
-5	0,4	О 1
-10	0,4	2,7
-15	0,5	3,4
-20	0,6	4,1
-25	0,9	6,2
-30	1,2	8,4
-35	1,9	13,7
-40	2,8	20,8
-45	4,3
	5	32,6
В	секторе углов ±90 ° вне сектора ±20 °
		2,0
-5	0,3	2,7
-10	0,4	О п
-15	0,4	2,7
-20	0,5	3,4
-25	0,7	4,8
-30	0,9	6,2
-35	1,3	9,2
-40	1,9	13,7
-45	2,9	9 1 &
-50	4,4	21,6
		33,4
Примечания:
1) - для отношения сигнал/шум в максимуме измеряемой ДН не менее 70 дБ;
2) - для размеров апертуры не менее 3Х и 150 мм.

Таблица 2.11 - Пределы допускаемой погрешности измерений уровней поляризационных диаграмм (ПД) для антенн с размерами апертуры, составляющими до 600 мм_

Диапазон частот, ГГ ц	Уровни ПД, дБ	Пределы допускаемой погрешности ПД1), дБ
1,0-2,6	-5 -10 -15 -20	0,9 1,6 2,6 4,2
	-5	0,4
	-10	0,7
2,6-8,2	-15	1,1
	-20	1,9
	-25	3,2
	-5	0,3
	-10	0,6
8,2-18,0	-15	1,0
	-20	1,8
	-25	2,9
	-5	0,4
	-10	0,7
18,0-26,5	-15	1,3
	-20	2,2
	-25	3,5
	-5	0,4
	-10	0,7
26,5-40,0	-15	1,1
	-20	1,9
	-25	3,2
Примечание: 1) - для отношения сигнал/шу	м в максимуме измеряемой ДН не менее 70 дБ.

Таблица 2.12 - Пределы допускаемой погрешности измерений уровней ПД для антенн с размерами апертуры, составляющими свыше 600 до 900 мм_

Диапазон частот, ГГ ц	Уровни ПД, дБ	Пределы допускаемой погрешности ПД1), дБ
	-5	0,9
	-10	1,6
0 ■ 2, 6
	-15	2,6
	-20	4,2

Диапазон частот, ГГ ц	Уровни ПД, дБ	Пределы допускаемой погрешности ПД1), дБ
	-5	0,5
	-10	0,9
2,6-3,95	-15	1,6
	-20	2,6
	-25	4,2
	-5	0,5
	-10	0,8
3,95-8,2	-15	1,4
	-20	2,4
	-25	3,9
	-5	0,6
	-10	1,0
8,2-18,0	-15	1,8
	-20	2,9
	-25	4,6
	-5	0,5
	-10	0,9
18,0-26,5	-15	1,6
	-20	2,6
	-25	4,2
	-5	0,5
	-10	0,8
26,5-40,0	-15	1,4
	-20	2,4
	-25	3,9
Примечание:
1) - для отношения сигнал/шум в максимуме измеряемой ДН не менее 70 дБ.
Таблица 2.13 - Пределы допускаемой погрешности измерений уровней ПД для антенн с разме
рами апертуры, составляющими свыше 900 до 1200 мм
Диапазон частот, ГГ ц	Уровни ПД, дБ	Пределы допускаемой погрешности ПД1), дБ
	-5	0,9
1,0-1,7	-10 -15	,6 ,6 1, 2,
	-20	4,2

Диапазон частот, ГГ ц	Уровни ПД, дБ	Пределы допускаемой погрешности ПД1), дБ
1,7-2,6	-5 -10 -15 -20	1,1 1,9 3,2 5,1
	-5	0,5
	-10	0,9
2,6-8,2	-15	1,6
	-20	2,6
	-25	4,2
	-5	0,6
	-10	1,0
8,2-18,0	-15	1,8
	-20	2,9
	-25	4,6
	-5	0,7
	-10	1,1
18,0-26,5	-15	1,9
	-20	3,2
	-25	5,1
26,5-40,0	-5 -10 -15 -20 -25	0,5 0,9 1,6 2,6 4,2
Примечание: 1) - для отношения сигнал/шум в максимуме измеряемой ДН не менее 70 дБ.

Таблица 3 - Метрологические характеристики при измерениях методом ближней зоны

Наименование характеристики	Значение
Диапазон рабочих частот, ГГ ц	от 1 до 40
Пределы допускаемой относительной погрешности измерений амплитудного распределения электромагнитного поля до относительного уровня (при динамическом диапазоне измеренного амплитудного распределения не менее 55 дБ и кроссполяризационной развязке антенны-зонда не менее 20 дБ) при относительных уровнях амплитудного распределения, дБ -10 дБ	±0,3
-20 дБ	±0,4
-30 дБ	±1,0
-40 дБ	±1,8
-45 дБ	±3,0

Наименование характеристики	Значение
Пределы допускаемой абсолютной погрешности измерений фазового распределения электромагнитного поля при относительном уровне амплитудного распределения (динамическом диапазоне измеренного амплитудного распределения не менее 55 дБ) при относительных уровнях амплитудного распределения, градус -10 дБ	±4
-20 дБ	±8
-30 дБ	±15
-40 дБ	±20
-45 дБ	±30
Пределы допускаемой относительной погрешности измерений относительных уровней амплитудных диаграмм направленности до уровней (при динамическом диапазоне измеренного амплитудного распределения не менее 55 дБ и кроссполяризационной развязке антенны-зонда не менее 20 дБ) при относительных уровнях амплитудных диаграмм, дБ -10 дБ	±0,3
-20 дБ	±0,6
-30 дБ	±1,5
-40 дБ	±2,7
-45 дБ	±4,0
Пределы допускаемой абсолютной погрешности измерений фазовых диаграмм направленности (при динамическом диапазоне измеренного амплитудного распределения не менее 55 дБ) при относительных уровнях амплитудных диаграмм, градус -10 дБ	±4
-20 дБ	±10
-30 дБ	±20
-40 дБ	±30
-45 дБ	±40
Пределы допускаемой относительной погрешности измерений коэффициента усиления антенны методом замещения при коэффициенте стоячей волны по напряжению испытываемой антенны не более 2 и погрешности измерений коэффициента усиления эталонной антенны, дБ: 0,3 дБ	±0,5
0,5 дБ	±0,8
0,8 дБ	±1,1
1,5 дБ	±2,0
2,0 дБ	±2,7

Таблица 4 - Основные технические характеристики

Наименование характеристики	Значение
Размер рабочей области сканирования, м, не менее
длина	5,0
высота	5,0
Размер зеркала (рефлектора) радиоколлиматора, м, не более
длина	3,5
высота	3,5
Сектор углов восстанавливаемых диаграмм направленности при планар
ном сканировании, не менее, °	±65
Габаритные размеры сканера, мм, не более
длина	5200
ширина	1900
высота	5200
Напряжение электропитания от сети переменного тока частотой от 49 до 51 Гц, В	от 198 до 242
Рабочие условия эксплуатации
температура окружающего воздуха, °С	от +15 до +25
относительная влажность окружающего воздуха при температуре +20 °С, %, не более	80
атмосферное давление, кПа	от 84,0 до 106,7

Знак утверждения типа

наносится на переднюю панель контроллера управления сканера в виде наклейки и типографским способом на титульный лист документа ТМСА 097.040.0КБ РЭ «Комплекс автоматизированный измерительно-вычислительный ТМСА 1.0-40.0 К/Б 097. Руководство по эксплуатации».

Комплектность

Таблица 5 - Комплектность комплекса

Наименование	Обозначение	Количе ство, шт./экз.
Комплекс автоматизированный измерительно-вычислитель-	ТМСА 1.0-40.0 К/Б	1
ный, зав. № 097 в составе:	097	1
Безэховая экранированная камера
размером 10300х10500х8000 (h) мм в комплекте с системой
видеонаблюдения, системой освещения, пожарными изве-		1
щателями, фильтрами помехоподавляющими электриче-		1
скими, воздушными и жидкостными, информационными
табло, зав. № 1118031
Комплект радиопоглощающего материала:
- для покрытия стен, потолка и пола	VHP-18-NRL	1
- для заделки углов	FS-50-NRL	1
- для пешеходных дорожек	VHP-18-FL

Экранированная операторская комната размером
4900 х 3050 х 3000 (h) мм в комплекте с системой освеще		1
ния, пожарными извещателями, фильтрами помехоподавля		1
ющими электрическими и воздушными, зав. № 1118032
Комплект радиоколлиматора на диапазон частот 1.0
- 40.0 ГГц с величиной рабочей зоны 1,2 х 1,2 х 1,2 м (круго-
вой цилиндр), в составе:
Зеркало коллиматора	-
Пьедестал для установки зеркала коллиматора	-
Двухкоординатный (слайдер, поляризация) прецизионный	AL-360-1P
позиционер для установки сменных облучателей в ком-
плекте с поляризатором, зав. № 0585
Комплект облучателей, обеспечивающий работу системы в
L, S, C, X, Ku, K, Ka диапазонах, в составе:		1
- облучатель зав. № 10300 диапазона частот 1.0-1.70 ГГц	AL2310-1.00-SL
- облучатель зав. № 19250 диапазона частот 1.70-2.60 ГГц	AL2310-1.70-SL
- облучатель зав. № 7070 диапазона частот 2.60-3.95 ГГц	AL2310-2.60-SL
- облучатель зав. № 233487 диапазона частот 3.95-5.85 ГГц	AL2310-3.95-SL
- облучатель зав. № 233495 диапазона частот 5.85-8.20 ГГц	AL2310-5.85-SL
- облучатель зав. № 233497 диапазона частот 8.20-12.4 ГГц	AL2310-8.20-SL
- облучатель зав. № 233503 диапазона частот 12.4-18.0 ГГц	AL2310-12.4-SL
- облучатель зав. № 233508 диапазона частот 18.0-26.5 ГГц	AL2310-18.0-SL
- облучатель зав. № 233514 диапазона частот 26.5-40.0 ГГц	AL2310-26.5-SL
Пяти-координатное ОПУ (слайдер по Х, подъемник, Az, El,
крен) для измеряемых антенн в коллиматорном режиме в
составе:
Линейный слайдер, зав. № 0015	AL-49140
Подъемник
Азимутальный позиционер, зав. № 0322	AL-1760-1
Приборная стойка 19" 34U для размещения оборудования
комплекса (установлена на боковой стенке подъемника
ОПУ), включающая:
Векторный анализатор цепей, зав. № MY51441351	N5224A (10 МГц-
	43,5 ГГц) в ком-	1
	плекте с опциями
	201, 118,1СМ
Системный контроллер для синхронизации всех узлов ком-	TMSC
плекса, работающих в коллиматорном режиме,
зав. № 0319011
Контроллер перемещения, зав. № 0319054	ТМС 4004
Контроллер движения 4-х осевой, зав. № 0203	AL-4164-4MC-BL
Источник бесперебойного питания	APC Smart-UPS SMT3000 RMI2U
Блок коммутации СВЧ сигналов	TMSU-3-40-1

Коммутатор 16-портовый (Ethernet свитч)
Металлический шкаф для размещения электрооборудования		1
для питания электромеханических узлов ОПУ (размещен на		1
боковой стенке подъемника ОПУ)
Приборная стойка 19" 12U для размещения оборудования
комплекса (установлена рядом с позиционером облучате-
лей), включающая:
Векторный анализатор цепей зав. № MY51441330	N5224A (10 МГц-	1
	43,5 ГГц) в ком-	1
	плекте с опциями
	201, 118,1СМ
Блок коммутации СВЧ сигналов	TMSU-3-40-2
Восьмиосевой пульт для дистанционного управления уз-		1
лами комплекса в коллиматорном режиме, зав. № 0568		1
Персональный компьютер	-	1
Источник бесперебойного питания	-	1
Кабели питания, синхронизации и управления	-	1
Специальное программное обеспечение (CD - диск) для ра-	-	1
боты в режиме измерения с радиоколлиматором		1
Четырехкоординатное ОПУ (AZ, слайдер, EL/Р) для пози-
ционирования измеряемых антенн в составе:
Азимутальный позиционер, зав. № 0416	AL-1260-1	1
Позиционер, зав. № 0316040	EL/Р AL-4381-1	1
Контроллер перемещений для управления ОПУ измеряемых
антенн по AZ, слайдеру, элевации и поляризации	ТМС 3131
Четырехкоординатный (X, Y, Z и P) Т-сканер зав. № 0070 в	AL-4952-5м-5м-
комплекте с:	0.25м
Сборкой оси Z с длиной хода 0,25м, зав. № 0120	AL-610-1	1
Поляризатором, зав. № 0309	AL-160-1P	1
Контроллером перемещений, зав. № 0256 для управления	AL-4164
сканером по координатам Х, Y, Z, Р)
Приборная стойка 19" 34U для размещения оборудования
комплекса ближней зоны (установлена рядом с ОПУ для из-
меряемых антенн), включающая:
Векторный анализатор цепей, зав. № MY51441351	N5224A (10 МГц-43,5 ГГц) в комплекте с опциями 201, 118,1СМ
Системный контроллер, зав. № 031910 для синхронизации	TMSС	1
всех узлов комплекса, работающих в ближнем поле
Контроллер перемещения, зав. № 031640	ТМС 3131
Контроллер движения 4-х осевой	AL-4164-4МС-BL
Источник бесперебойного питания	APC Smart-UPS SMT3000 RMI2U
Блок коммутации СВЧ сигналов	TMSU-3-40-1
Коммутатор 16-портовый (Ethernet свитч)

Приборная стойка 19" 12U для размещения оборудования комплекса ближней зоны (установлена на сканере), включающая:

Векторный анализатор цепей, зав. № MY51441330 Блок коммутации СВЧ сигналов

Восьмиосевой пульт для дистанционного управления узлами комплекса в ближнем поле Комплект калиброванных антенн-зондов в составе: Антенна-зонд, зав. № 0813183 диапазона частот 1-2 ГГц Антенна-зонд, зав. № 0413178 диапазона частот 2-4 ГГц Антенна-зонд, зав. № 0413186 диапазона частот 4-8 ГГц Антенна-зонд, зав. № 1113193 диапазона частот 8-18 ГГц Антенна-зонд, зав. № 1213202 диапазона частот 18-40 ГГц Персональный компьютер (ПК)

Источник бесперебойного питания

Комплект кабелей питания, синхронизации и управления Специальное программное обеспечения (CD - диск) для работы в режиме измерений в ближней зоне

N5224A (10 МГц-43,5 ГГц) в комплекте с опциями 201, 118,1СМ TMSU-3-40-2

ТМАЗ 1 -2 И ТМАЗ 2-4 И ТМАЗ 4-8 И ТМАЗ 8-18 И ТМАЗ 18-40 И

Паспорт

ТМСА 097.040.0КБ ПС

Руководство по эксплуатации

ТМСА 097.040.0КБ РЭ

Сведения о методах измерений

приведены в документе ТМСА 097.040.0КБ РЭ «Комплекс автоматизированный измерительновычислительный ТМСА 1.0 - 40.0 К/Б 097. Руководство по эксплуатации», книга 1.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ Р 8.851-2013 ГСИ. Государственная поверочная схема для средств измерений ослабления электромагнитных колебаний в диапазоне частот от 0 до 178 ГГц Техническая документация изготовителя

Правообладатель

Общество с ограниченной ответственностью «Научно-производственное предприятие «ТРИМ СШП Измерительные системы» (ООО «НПП «ТРИМ СШП Измерительные системы») ИНН 7804323773

Адрес: 195197, г. Санкт-Петербург, Кондратьевский проспект, д.40, корп.14, литера А, офис 10Н.

Тел. (812) 327-44-56, факс: (812) 540-03-15.

Web-сайт: trimcom.ru E-mail: info@trimcom.ru

Зарегистрировано поверок	1
Поверителей	1
Актуальность данных	17.11.2024

Поверители

ФГУП "ВНИИФТРИ"

1 поверка

Номер в ГРСИ РФ:

86015-22

Производитель / заявитель:

Общество с ограниченной ответственностью "Научно-производственное предприятие "ТРИМ СШП Измерительные системы" (ООО "НПП "ТРИМ СШП Измерительные системы"), г. Санкт-Петербург

Год регистрации:

2022

Заказать поверку

Похожие СИ
