| Номер в госреестре | 86016-22 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТФЗМ |
| Изготовитель | ПО "Запорожтрансформатор", Украина |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока ТФЗМ (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Трансформаторы тока представляют собой опорную конструкцию. Выводы первичной обмотки расположены на верхней части трансформаторов тока. Выводы вторичной обмотки расположены на корпусе трансформатора тока и закрываются защитной металлической крышкой с целью ограничения доступа к измерительной цепи.
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Трансформаторы тока выпущены в следующих модификациях ТФЗМ 35А-У1, ТФЗМ 35Б-1 У1, ТФЗМ 110Б-1 У1, ТФЗМ 11ОБ-II У1, ТФЗМ 110Б-Ш У1, ТФЗМ 110Б-Ш ХЛ1, ТФЗМ 110Б-1У У1 и ТФЗМ 110Б-1У ХЛ1, которые отличаются друг от друга значениями номинального напряжения, номинального первичного тока, номинального вторичного тока, классом точности вторичных обмоток, номинальной вторичной нагрузки и условиями эксплуатации.
К трансформаторам тока данного типа относятся трансформаторы тока:
- модификация ТФЗМ 35А-У1 зав. № 32683;
- модификация ТФЗМ 35Б-1 У1 зав. № 31228, 31308;
- модификация ТФЗМ 110Б-1 У1 зав. № 50780, 50841, 51973, 36864, 58309, 58268, 58184, 51961, 52187, 52532, 30881, 30895, 30500, 33851, 34120, 34069, 51575, 51585, 51577, 18682, 18558, 18670, 32002, 31836, 26135, 30564, 26968, 30740, 30703, 27240, 27282, 27342, 30633, 26128, 30620, 22300, 22151, 35453, 35491, 35457, 35461, 35474;
- модификация ТФЗМ 110Б-11 У1 зав. № 8390, 8395, 8405, 9690, 9718, 9740, 10426, 10412, 10430;
- модификация ТФЗМ 110Б-Ш У1 зав. № 6395, 6393, 9869, 8377, 8461, 8429, 8593, 8462,
4631;
- модификация ТФЗМ 110Б-Ш ХЛ1 зав. № 667, 657, 659;
- модификация ТФЗМ 110Б-1У У1 зав. № 6755, 5093, 5432, 5474, 2488, 6263, 1095, 4028, 4020, 5068, 9513, 9476, 9493, 9559, 9512, 9557, 6053, 8121, 8074, 8050, 8065, 8117, 10280, 10245, 10241;
- модификация ТФЗМ 110Б-1У ХЛ1 зав. № 8229, 8235, 8226.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке в виде цифрового обозначения.

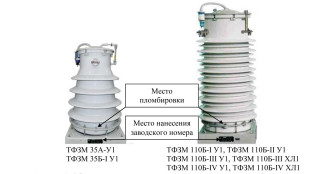

Общий вид средства измерений с указанием места пломбировки и места нанесения заводского номера приведен на рисунке 1.
ТФЗМ 35А-У1 ТФЗМ 11 ОБ-1 У1, ТФЗМ 11ОБ-П У1
ТФЗМ 35Б-1 У1 ТФЗМ 11ОБ-Ш У1, ТФЗМ 11 ОБ-HI ХЛ1
ТФЗМ 1 ЮБ-IV У1, ТФЗМ 1 ЮБ-IV ХЛ1
Рисунок 1. Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера
Таблица 1.1 - Метрологические характеристики трансформаторов тока ТФЗМ 35А-У1
| Наименование характеристики | Значение для заводского номера |
| 32683 | |
| Номинальное напряжение, кВ | 35 |
| Номинальный первичный ток 11ном, А | 150 |
| Номинальный вторичный ток Ьном, А | 5 |
| Номинальная частота ^ом, Гц | 50 |
| Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета | 0,5 |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А | 50 |
Таблица 1.2 - Метрологические характеристики трансформаторов тока ТФЗМ 35Б-1 У1
| Наименование характеристики | Значение для заводских номеров | |
| 31228 | 31308 | |
| Номинальное напряжение, кВ | 35 | 35 |
| Номинальный первичный ток 11ном, А | 150 | 300 |
| Номинальный вторичный ток Ьном, А | 5 | 5 |
| Номинальная частота ^ом, Гц | 50 | 50 |
| Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета | 0,5 | 0,5 |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А | 30 | 30 |
Таблица 1.3 - Метрологические характеристики трансформаторов тока ТФЗМ 110Б-1 У1
| Наименование характеристики | Значение для заводских номеров | ||
| 50780, 50841, 51973, 51575, 51585, 51577 | 51961, 52187, 22300, 22151 | 36864, 58309, 58268, 58184, 52532, 30881, 30895, 30500, 33851, 34120, 34069, 18682, 18558, 18670, 32002, 31836, 26135, 30564, 26968, 30740, 30703, 27240, 27282, 27342, 30633, 26128, 30620, 35453, 35491, 35457, 35461, 35474 | |
| Номинальное напряжение, кВ | 110 | 110 | 110 |
| Номинальный первичный ток Ьном, А | 200 | 400 | 600 |
| Номинальный вторичный ток Ьном, А | 5 | 5 | 5 |
| Номинальная частота ^ом, Гц | 50 | 50 | 50 |
| Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета | 0,5 | 0,5 | 0,5 |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А | 30 | 30 | 30 |
Таблица 1.4 - Метрологические характеристики трансформаторов тока ТФЗМ 110Б-11 У1
| Наименование характеристики | Значение для заводских номеров | ||
| 9690, 9718, 9740 | 10426, 10412, 10430 | 8390, 8395, 8405 | |
| Номинальное напряжение, кВ | 110 | 110 | 110 |
| Номинальный первичный ток 11ном, А | 1000 | 1000 | 2000 |
| Номинальный вторичный ток Ьном, А | 5 | 1 | 1 |
| Номинальная частота ^ом, Гц | 50 | 50 | 50 |
| Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета | 0,5 | 0,5 | 0,5 |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А | 20 | 20 | 20 |
Таблица 1.5 - Метрологические характеристики трансформаторов тока ТФЗМ 110Б-Ш У1
| Наименование характеристики | Значение для заводских номеров | |
| 8377, 8461, 8429, 8593, 8462, 4631 | 6395, 6393, 9869 | |
| Номинальное напряжение, кВ | 110 | 110 |
| Номинальный первичный ток 11ном, А | 1000 | 2000 |
| Номинальный вторичный ток Ьном, А | 5 | 5 |
| Номинальная частота ^ом, Гц | 50 | 50 |
| Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета | 0,5 | 0,5 |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А | 20 | 20 |
Таблица 1.6 - Метрологические характеристики трансформаторов тока ТФЗМ 110Б-Ш ХЛ1
| Наименование характеристики | Значение для заводских номеров |
| 667, 657, 659 | |
| Номинальное напряжение, кВ | 110 |
| Номинальный первичный ток 11ном, А | 1000 |
| Номинальный вторичный ток Ьном, А | 5 |
| Номинальная частота ^ом, Гц | 50 |
| Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета | 0,5 |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А | 20 |
Таблица 1.7 - Метрологические характеристики трансформаторов тока ТФЗМ 110Б-1У У1
| Наименование характеристики | Значение для заводских номеров | ||
| 10280, 10245, 10241 | 9513, 9476, 9493, 9559, 9512, 9557, 6053, 8121, 8074 | 6755, 5093, 5432, 5474, 2488, 6263, 1095, 4028, 4020, 5068, 8050, 8065, 8117 | |
| Номинальное напряжение, кВ | 110 | 110 | 110 |
| Номинальный первичный ток 11ном, А | 1000 | 300 | 600 |
| Номинальный вторичный ток Ьном, А | 1 | 5 | 5 |
| Номинальная частота ^ом, Гц | 50 | 50 | 50 |
| Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета | 0,2 | 0,5 | 0,5 |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А | 30 | 30 | 30 |
Таблица 1.8 - Метрологические характеристики трансформаторов тока ТФЗМ 110Б-1У ХЛ1
| Наименование характеристики | Значение для заводских номеров |
| 8229, 8235, 8226 | |
| Номинальное напряжение, кВ | 110 |
| Номинальный первичный ток 11ном, А | 300 |
| Номинальный вторичный ток Ьном, А | 5 |
| Номинальная частота ^ом, Гц | 50 |
| Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета | 0,5 |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А | 30 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С для модификации ТФЗМ 35А-У1, ТФЗМ 35Б-1 У1, ТФЗМ 110Б-1 У1, ТФЗМ 110Б-11 У1, ТФЗМ 110Б-Ш У1, ТФЗМ 110Б-1У У1 для модификаций ТФЗМ 110Б-Ш ХЛ1, ТФЗМ 110Б-1У ХЛ1 | от -45 до +40 от -60 до +40 |
Знак утверждения типа наносится
на титульный лист паспорта трансформатора тока типографским способом. Нанесение знака утверждения типа на трансформаторы тока не предусмотрено.
| Таблица 3 - Комплектность средства измерений | ||
| Наименование | Обозначение | Количество |
| Трансформатор тока | ТФЗМ | 1 шт. |
| Паспорт | ТФЗМ | 1 экз. |
приведены в разделе «Общие сведения» паспорта трансформатора тока.
Нормативные документы, устанавливающие требования к средству измерений
ГОСТ Р 8.859-2013 Государственная система обеспечения единства измерений (ГСИ). Государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока
Правообладатель
ПО «Запорожтрансформатор», Украина
