| Номер в госреестре | 86017-22 |
| Наименование СИ | Установка поверочная на базе лопастного счетчика СИКН №448 |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Акционерное общество "Транснефть - Западная Сибирь" (АО "Транснефть - Западная Сибирь"), г. Омск |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Установка поверочная на базе лопастного счетчика СИКН №448 (далее - Установка) предназначена для измерений, хранения и передачи единицы объема и объемного расхода протекающей жидкости.
Принцип действия Установки основан на прямом методе динамических измерений объема и объемного расхода протекающей жидкости.
При прямом методе динамических измерений объем и объемный расход определяют с применением измерительных компонентов: счетчика жидкости эталонного лопастного, термопреобразователя универсального, преобразователя давления измерительного, комплекса измерительно-вычислительного, который преобразует сигналы и вычисляет объем и объемный расход нефти по реализованному в нем алгоритму.
Установка поверочная на базе лопастного счетчика входит в состав системы измерений количества и показателей качества нефти № 448 Омской ЛПДС Омского РНУ АО «Транснефть - Западная Сибирь».
Монтаж и наладка Установки осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией и эксплуатационными документами на ее компоненты.
В состав Установки входят измерительные компоненты, приведенные в таблице 1. Измерительные компоненты могут быть заменены в процессе эксплуатации на измерительные компоненты, утвержденного типа, приведенные в таблице 1.
Таблица 1- Состав Установки
| Наименование измерительного компонента | Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений |
| Счетчик жидкости эталонный лопастной | 18307-99 |
| Термопреобразователь универсальный ТПУ 0304 | 50519-17 |
| Преобразователь давления измерительный АИР-20/М2 | 63044-16 |
| Комплекс измерительно-вычислительный ТН-01 | 67527-17 |
Конструкцией Установки место нанесения заводского номера, обеспечивающее его сохранность в процессе эксплуатации, не предусмотрено, заводской номер наносится в руководство по эксплуатации. Для исключения возможности несанкционированного вмешательства, которое может повлиять на результат измерений, конструкцией Установки, предусмотрены места установки пломб (фланцы, крышка клеммой коробки), несущих на себе знак поверки (оттиск клейма поверителя), который наносится методом давления на свинцовые (пластмассовые) пломбы.

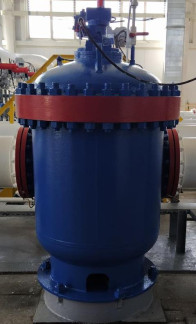

Схемы пломбировки от несанкционированного доступа с местами установки пломб представлена на рисунке 1.
Установка имеет программное обеспечение (ПО), реализованное в ИВК и в АРМ оператора. ПО АРМ оператора не содержит метрологически значимой части. Идентификационные данные метрологически значимой части ПО ИВК приведены в таблице 2.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077 - 2014.
Таблица 2 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | AnalogC onverter. app |
| Номер версии (идентификационный номер) ПО | 1.2.2.1 |
| Цифровой идентификатор ПО | d1d130e5 |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | SIKNCalc.app |
| Номер версии (идентификационный номер) ПО | 1.2.2.1 |
| Цифровой идентификатор ПО | 6ae1b72f |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | Sarasota.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.18 |
| Цифровой идентификатор ПО | 1994df0b |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | PP_78xx.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.20 |
| Цифровой идентификатор ПО | 6aa13875 |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | MI1974.app |
| Номер версии (идентификационный номер) ПО | 1.6.1.11 |
| Цифровой идентификатор ПО | 4bc442dc |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | MI3233.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.28 |
| Цифровой идентификатор ПО | 58049d20 |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | MI3265.app |
| Номер версии (идентификационный номер) ПО | 1.6.1.3 |
| Цифровой идентификатор ПО | 29c26fcf |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | MI3266.app |
| Номер версии (идентификационный номер) ПО | 1.6.1.6 |
| Цифровой идентификатор ПО | 4c134dd0 |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | MI3267.app |
| Номер версии (идентификационный номер) ПО | 1.6.1.5 |
| Цифровой идентификатор ПО | 5e6ec20d |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | MI3287.app |
| Номер версии (идентификационный номер) ПО | 1.6.1.4 |
| Цифровой идентификатор ПО | 86fff286 |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | MI3312.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.30 |
| Цифровой идентификатор ПО | f3578252 |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | MI3380.app |
| Номер версии (идентификационный номер) ПО | 1.6.1.12 |
| Цифровой идентификатор ПО | e2edee82 |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | KMH_PP.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.17 |
| Цифровой идентификатор ПО | 5b181d66 |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | KMH_PP_AREOM.app |
| Номер версии (идентификационный номер) ПО | 1.3.3.1 |
| Цифровой идентификатор ПО | 62b3744e |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | MI2816.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.5 |
| Цифровой идентификатор ПО | c5136609 |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | MI3151.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.21 |
| Цифровой идентификатор ПО | c25888d2 |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | MI3272.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.50 |
| Цифровой идентификатор ПО | 4ecfdc10 |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | KMH_MPR_MPR.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.4 |
| Цифровой идентификатор ПО | 82dd84f8 |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | MI3288.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.14 |
| Цифровой идентификатор ПО | c14a276b |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | MI3155.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.30 |
| Цифровой идентификатор ПО | 8da9f5c4 |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | MI3189.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.21 |
| Цифровой идентификатор ПО | 41986ac5 |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | KMH_PV.app |
| Номер версии (идентификационный номер) ПО | 1.1.2.1 |
| Цифровой идентификатор ПО | adde66ed |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | KMH_PW.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.2 |
| Цифровой идентификатор ПО | 2a3adf03 |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | MI2974.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.21 |
| Цифровой идентификатор ПО | c73ae7b9 |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | MI3234.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.34 |
| Цифровой идентификатор ПО | df6e758c |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Идентификационное наименование ПО | GOSTR8908.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.33 |
| Цифровой идентификатор ПО | 37cc413a |
| Алгоритм вычисления цифрового идентификатора | CRC32 |
| Примечание - Цифровой идентификатор ПО представлен в шестнадцатеричной системе счисления в виде буквенно-цифрового кода, регистр букв при этом может быть представлен в виде заглавных или прописных букв, при этом значимым является номинал и последовательность расположения цифр или букв. | |
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений объем и объемного расхода, м3/ч | от 365 до 1744 |
| Пределы допускаемой относительной погрешности измерений объема и объемного расхода, % | ± 0,10 |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры измеряемой среды: - измеряемая среда - диапазон температуры, оС - избыточное давление, МПа - диапазон кинематической вязкости, мм2/с (сСт) - диапазон плотности, кг/м3 | нефть по ГОСТ Р 51858- 2002 «Нефть. Общие технические условия» от минус 10 до плюс 25 от 0,4 до 1,6 от 0,6 до 50 от 830 до 880 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 220±22, однофазное 50±1 |
| Условия эксплуатации: - температура воздуха внутри помещения, °С - относительная влажность окружающего воздуха, % - атмосферное давление, кПа | от плюс 10 до плюс 35 от 30 до 80 от 84 до 106,7 |
| Средний срок службы установки, лет, не менее | 10 |
| Средняя наработка на отказ, ч | 20000 |
Знак утверждения
знак утверждения типа наносится на титульный лист руководства по эксплуатации Установки печатным способом.
Комплектность установки приведена в таблице 5.
Таблица 5 - Комплектность установки поверочной на базе лопастного счетчика
| Наименование | Обозначение | Количество |
| Установка поверочная на базе лопастного счетчика СИКН №448, заводской № 01 | - | 1 шт |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | - | 1 экз. |
приведены в разделе 4 «Методика измерений» руководства по эксплуатации.
Нормативные документы, устанавливающие требования к установке поверочной на базе лопастного счетчика
Приказ Росстандарта от 07.02.2018 № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
Правообладатель
Акционерное общество «Транснефть - Западная Сибирь» (АО «Транснефть -Западная Сибирь»).
Адрес: 644033, г. Омск, ул. Красный путь, 111 ИНН: 5502020634 Телефон: 8(3812) 65-35-02 Факс: 8(3812) 65-98-46
