| Номер в госреестре | 86021-22 |
| Наименование СИ | Газоанализаторы кислорода |
| Обозначение типа СИ | FCX-ML |
| Изготовитель | "Angst+Pfister Sensors and Power AG", Швейцария |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Газоанализаторы кислорода FCX-ML (далее по тексту - газоанализаторы) предназначены для измерения объемной доли кислорода в воздухе, инертных газовых смесях, включая азот, дымовых и технологических газах.
Газоанализатор представляет собой плату с набором электронных компонентов снабженную разъёмом для подключения питания (24 В постоянного напряжения) и для подключения миллиамперметра для измерения выходного аналогового токового сигнала (от 4 до 20 мА).
Оксид циркониевый датчик кислорода установлен непосредственно на электронной плате в проточной ячейке (проточный вариант) со штуцерами, к которым подключаются шланги для подачи и отвода анализируемого газа, в другом варианте исполнения выносной датчик подключается к электронной плате помощью кабеля и дополнительного разъёма (внешний вариант).
Принцип действия оксид циркониевого датчика основан на пропускании ионов кислорода при нагревании его до 450 °С и приложении к нему постоянного напряжения. Образующийся при этом ток пропорционален концентрации кислорода в газе.
Газоанализаторы, в зависимости от применяемого датчика, имеют три модификации: FCX-ML05, FCX-ML25 и FCX-ML95 - отличающиеся метрологическими характеристиками.
Способ отбора пробы - проточное подключение ячейки датчика к источнику анализируемого газа, либо установка выносного датчика в анализируемую среду.

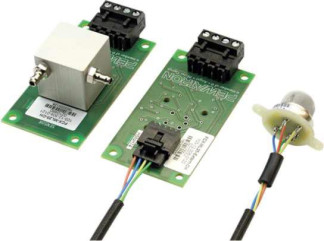

Газоанализаторы имеют серийные номера, обеспечивающие идентификацию каждого экземпляра, номер наносится с помощью наклейки на плату в виде цифрового обозначения типографским методом. Нанесение знака поверки на газоанализаторы не предусмотрено. Знак поверки наносится на свидетельство о поверке и (или) в паспорт газоанализатора в соответствии с действующим законодательством. Опломбирование от несанкционированного доступа не предусмотрено. Общий вид газоанализаторов с ячейкой датчика, установленной на электронной плате, и с выносным датчиком представлен на рисунке 1.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазоны измерений концентрации кислорода, % - для модификации FCX-ML05 - для модификации FCX-ML25 - для модификации FCX-ML95 | от 0,05 до 5,0 от 0,1 до 25,0 от 1,0 до 95,0 |
| Пределы допускаемой абсолютной погрешности измерений концентрации кислорода, % - для модификации FCX-ML95 - для модификации FCX-ML25 в диапазоне измерений концентрации кислорода от 0 до 1 включ. % - для модификации FCX-ML25 в диапазоне измерений концентрации кислорода св. 1 до 10 % - для модификации FCX-ML05 в диапазоне измерений концентрации кислорода от 0 до 1 включ. % | ±0,5 ±0,1 ±0,2 ±0,05 |
| Пределы допускаемой приведенной* погрешности измерений концентрации кислорода, % - для модификации FCX-ML25 в диапазоне измерений концентрации кислорода св. 10 до 25 % - для модификации FCX-ML05 в диапазоне измерений концентрации кислорода св. 1 до 5 % | ±2,0 ±1,5 |
| Дискретность отчёта измерений концентрации, % | 0.01 |
| Время установления показаний (90% отклика), не более, с | 8 |
| * - Приведенной к верхнему пределу диапазона измерений | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры (ширина х длина х высота), мм, не более: | 40x75x28 |
| Масса, кг, не более: | 0,1 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа | от +20 до +70 95, без конденсации от 80 до 120 |
| Параметры электрического питания: - напряжение питания постоянного тока, В | 24 |
| Потребляемая мощность, В-А, не более | 2 |
| Время прогрева при 20 оС, не более, с | 180 |
| Выходной сигнал силы постоянного тока, мА | от 4 до 20 |
| Расход газа в ячейку датчика, л/мин | 0,5 |
| Максимальная температура анализируемого газа, °С | 50 |
| Максимальное давление анализируемого газа, МПа | 1,0 |
| Средняя наработка на отказ, ч, не менее | 17000 |
| Средний срок службы, лет, не менее | 10 |
наносится на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - комплектность средства измерений
| Наименование | Обозначение | Количество |
| Газоанализатор кислорода FCX-ML | - | 1 шт. |
| Паспорт | - | 1 экз. |
| Руководство по эксплуатации | - | 1 шт. |
приведены в Руководстве по эксплуатации п. 5.
Приказ Федерального агентства по техническому регулированию и метрологии от «31» декабря 2020 г. № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах».
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические
условия
Техническая документация фирмы «Angst+Pfister Sensors and Power AG»
Правообладатель
Фирма «Angst+Pfister Sensors and Power AG», Швейцария Адрес: Thurgauerstrasse 66, CH-8052 Zurich, Switzerland Телефон: +41 44 877 35 00 E-mail: sensorsandpower@angst-pfister.com
| Зарегистрировано поверок | 14 |
| Поверителей | 2 |
| Актуальность данных | 20.09.2024 |
