| Номер в госреестре | 86025-22 |
| Наименование СИ | Анализаторы пыли |
| Обозначение типа СИ | HORIBA APDA-372 |
| Изготовитель | Компания "HORIBA Europe GmbH", Германия |
| Год регистрации | 2022 |
| Срок свидетельства | 07.07.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы пыли HORIBA APDA-372 (далее - анализаторы) предназначены для измерений массовой концентрации пыли в атмосферном воздухе и воздухе рабочих зон, в том числе при контроле среднесуточных значений предельно допустимых концентраций.
Принцип действия анализаторов - оптический, основан на измерении интенсивности рассеянного аэрозольными частицами света. Луч от источника света просвечивает измерительный объем анализатора, через который прокачивается анализируемая воздушная проба. Прямое излучение попадает в световую ловушку, представляющую собой черное тело. Рассеянное аэрозольными частицами излучение регистрируется фотоприемником и преобразуется в электрический сигнал. Интенсивность рассеянного частицами излучения пропорциональна размеру частиц, количество импульсов соответствует количеству частиц. По измеренной интенсивности рассеянного излучения и количеству импульсов производится расчет массовой концентрации с учетом плотности аэрозольных частиц. Значение плотности аэрозольных частиц задается при сервисном обслуживании анализатора. Анализаторы измеряют как общую (TSP) массовую концентрацию аэрозольных частиц, так и по фракциям PM10, PM2.5, опционально доступны измерения по фракциям РМ4 и PM1.
Конструктивно анализаторы состоят из измерительного датчика, насоса для отбора воздушной пробы с контрольным расходомером и электронного устройства. Анализаторы выпускаются в двух модификациях HORIBA APDA-372 и HORIBA APDA-372Е. Модификация HORIBA APDA-372 имеет встроенный измерительный датчик, модификация HORIBA APDA-372Е - выносной измерительный датчик.
Для отбора пробы вне помещений на анализатор монтируется сборное пробоотборное устройство, элементы которого входят в комплектность анализатора. Имеется функция подогрева пробы воздуха.
Основными элементами измерительного датчика являются источник света (светодиод), фокусирующая оптическая система, измерительный объем и фотоприемник.
Электронное устройство обрабатывает сигналы, полученные с фотоприемника, представляет, сохраняет и передает результаты измерений на внешнее устройство, а также управляет работой анализатора.
Отображение данных по измерительным каналам TSP, РМ10, РМ2.5, РМ4, РМ1 и управление работой осуществляются на сенсорном экране анализаторов.
Анализаторы в качестве дополнительной информации могут показывать распределение счетной концентрации аэрозольных частиц по размерам и параметры окружающей среды.
Анализаторы оснащены интерфейсами связи RS 232/485 и Ethernet для передачи данных на внешние устройства (компьютер) и портами, в том числе USB, для подключения дополнительных устройств контроля параметров окружающей среды.
Для отображения данных на компьютере используется программное обеспечение (далее -ПО) PDAnalyze.
Питание анализаторов осуществляется от сети переменного тока и (или) от аккумуляторной батареи.
Анализаторы являются сложными электротехническими изделиями, ввиду чего внутренние элементы конструкции не позволяют осуществить несанкционированное вмешательство, которое может привести к искажению результатов измерений. Пломбировка корпуса не предусмотрена.
Идентификационные данные анализаторов, в том числе заводской номер, наносятся на заднюю и переднюю панели корпуса анализаторов в виде нестираемых этикеток. Заводской номер имеет цифровой формат и нанесен на этикетку типографским методом термопечати, обеспечивающим его прочтение и сохранность в процессе эксплуатации анализаторов.

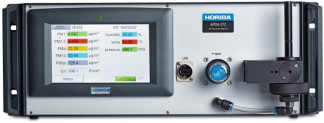

Общий вид анализаторов представлен на рисунках 1 и 2, этикетка с указанием заводского номера представлена на рисунке 3.
Этикетка с
идентификационными данными
N
Анализаторы имеют встроенное ПО, которое является метрологически значимым. Функции встроенного ПО: обработка измерительных сигналов с фотоприемника, отображение, сбор, хранение и передача измеренных данных на внешние устройства, управление работой анализатора.
ПО PDAnalyze для отображения данных на компьютере не является метрологически значимыми и не оказывает влияние на результаты измерений.
Уровень защиты встроенного ПО «средний» в соответствии с Р 50.2.077-2014.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | APDA-372 |
| Номер версии (идентификационный номер) ПО | не ниже 100ххх |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон размеров регистрируемых частиц пыли, мкм | от 0,18 до 100 |
| Диапазон показаний массовой концентрации пыли, мкг/м3 | от 0 до 10000 |
| Диапазон измерений массовой концентрации пыли, мкг/м3 | от 10 до 10000 |
| Пределы допускаемой относительной погрешности измерений массовой концентрации пыли, % | ±25 |
| Номинальный объемный расход отбираемой пробы, л/мин | 4,8 |
| Пределы допускаемой относительной погрешности установки объемного расхода отбираемой пробы, % | ±3 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: напряжение переменного тока, В частота переменного тока, Гц | от 207 до 253 от 49 до 51 |
| Потребляемая мощность, ВА, не более | 200 |
| Габаритные размеры анализатора, мм, не более: высота ширина длина | 320 450 185 |
| Масса анализатора, включая измерительный датчик, кг, не более | 9,3 |
| Условия эксплуатации: температура окружающей среды, °С относительная влажность окружающего воздуха, % атмосферное давление, кПа | от +5 до +40 до 80 от 84 до 106,7 |
| Температура отбираемой пробы, °С | от -20 до +50 |
наносится непосредственно на анализатор и на титульные листы паспорта и руководства по эксплуатации методом компьютерной графики.
Таблица 4 - Комплектность анализаторов
| Наименование | Обозначение | Количество |
| Анализатор пыли* | HORIBA APDA-372, или HORIBA APDA-372E | 1 шт. |
| Шнур питания | 1 шт. | |
| Программное обеспечение PDAnalyze (компакт-диск или USB флэш-карта) | 1 шт. | |
| Трубка пробоотборная с модулем осушения аэрозроля IADS** | 1 шт. | |
| Узел крепления пробоотборной трубки к корпусу анализатора (для HORIBA APDA-372 Е) ** | 1 шт. | |
| Пробоотборная головка Sigma-2** | 1 шт. | |
| Муфта для монтажа пробоотборной головки Sigma-2** | 1 шт. | |
| Стилос | 1 шт. | |
| Нуль-модемный кабель** | 1 шт. | |
| Трубка пластиковая для юстировки анализатора (30 см) ** | 1шт. | |
| Образец калибровочной пыли MonoDust 1500** в бутылке в пакете | 1 шт. 1 шт. | |
| Метеостанция (WS300-UMB или WS600-UMB)** | 1 шт. | |
| Руководство по эксплуатации | 1 экз. | |
| Руководство пользователя ПО | 1 экз. | |
| Паспорт | 1 экз. | |
| Методика поверки | 1 экз. | |
| * Обозначение анализатора указывается при заказе. ** Включаются в комплектность по заказу. | ||
приведены в документе «Анализаторы пыли HORIBA APDA-372. Руководство по эксплуатации», раздел 6.
Приказ Росстандарта от 30.12.2021 № 3105 «Об утверждении Государственной поверочной схемы для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов»
Постановление Правительства РФ №1847 от 16.11.2020 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»
Техническая документация компании «HORIBA Europe GmbH», Германия
Правообладатель
Компания «HORIBA Europe GmbH», Германия
Адрес: Hans-Mess-StraBe 6, 61440 Oberursel (Taunus), Germany
Телефон +49 6172 13960,
Web-сайт: http://www.horiba.com E-mail: info@horiba.ru
