Номер в госреестре | 86029-22 |
Наименование СИ | Газоанализаторы |
Обозначение типа СИ | T-I Max HCl |
Изготовитель | "Tiger Optics, LLC", США |
Год регистрации | 2022 |
Срок свидетельства | 07.07.2027 |
МПИ (интервал между поверками) | 1 год |
Стоимость поверки | Узнать стоимость |
Описание типа | скачать |
Методика поверки | скачать |
Газоанализаторы T-I Max HCl (далее - газоанализаторы) предназначены для измерений объемной доли хлорида водорода (HCl) в промышленных выбросах и воздушных средах.
Принцип действия газоанализаторов T-I Max HCl - оптический, основан на спектроскопии внутрирезонаторного затухания. Метод заключается в измерении времени затухания излучения в оптическом резонаторе высокой добротности, который заполняется анализируемой пробой газовой смеси.
Генерируемое лазерное излучение поступает в резонатор и многократно отражается от расположенных внутри зеркал. Каждый раз, отражаясь от выходного зеркала, излучение частично покидает резонатор и регистрируется полупроводниковым приемником. В результате обработки поступающего с приемника сигнала определяется время затухания излучения, которое обратно пропорционально содержанию HCl в анализируемой пробе газовой смеси. На входе газовой пробы в газоанализатор расположены фильтр для очистки от пыли. Отбор пробы осуществляется газоанализатором принудительно, в непрерывном циклическом режиме.
Газоанализаторы являются стационарными приборами, в состав которых входят:
- измерительный блок, включающий аппаратное и аппаратно-программное обеспечение для управления, сбора и передачи данных;
- внешний вакуумный насос, обеспечивающий вакуум, необходимый для прохождения пробы анализируемого газа через газоанализатор.
Результаты измерений выводятся на жидкокристаллический дисплей, расположенный на лицевой панели.
На лицевой панели газоанализатора расположены:
- жидкокристаллический дисплей;
- USB разъем;
- кнопка включения/выключения газоанализатора.
На задней панели газоанализатора расположены:
- USB разъем;
- разъемы для подачи анализируемой газовой смеси;
- порт Ethernet;
- порт RS-232;
- порт RS-485.
Доступ в режим корректировки показаний газоанализаторов защищен программным способом. В газоанализаторах механические узлы регулировки отсутствуют.
Доступ к элементам конструкции защищен наклейками, саморазрушающимися при вскрытии, нанесенными на крепежные винты корпуса газоанализатора.

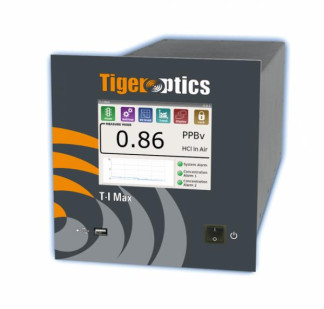

Заводской номер газоанализатора указывается на наклейке, расположенной на задней панели газоанализатора в виде цифрового обозначения, представленной на рисунке 2. Знак поверки наносится на свидетельство о поверке и/или в паспорт. Общий вид средства измерений представлен на рисунке 1.
Место
нанесения заводского номера
Газоанализаторы имеют встроенное программное обеспечение (ПО).
ПО осуществляет функции:
- расчет содержания определяемого компонента;
- отображение результатов измерений на дисплее;
- передачу результатов измерений по интерфейсу связи с компьютером;
- контроль целостности программных кодов ПО, настроечных и калибровочных констант;
- контроль общих неисправностей (связь, конфигурация);
- контроль архивации измерений;
- отображения результатов измерений и управления по цифровому интерфейсу RS-232 и MODBUS TCP на ПК.
Влияние встроенного ПО учтено при нормировании метрологических характеристик газоанализаторов.
Газоанализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - «средний» по Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) | Значение |
Идентификационное наименование ПО | встроенное ПО |
Номер версии (идентификационный номер) ПО, не ниже | 1.0.7 |
Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
Наименование характеристики | Значение |
Диапазон показаний объёмной доли хлорида водорода, млн-1 | от 0 до 5 |
Диапазон измерений объёмной доли хлорида водорода, млн-1 | от 0 до 0,06 включ. св.0,06 до 4 |
Пределы допускаемой основной приведенной1) погрешности измерений объёмной доли хлорида водорода, %, в диапазоне от 0 до 0,06 млн-1 включ. | ±20 |
Пределы допускаемой основной относительной погрешности измерений объемной доли хлорида водорода, %, в диапазоне св. 0,06 до 4 млн-1 | ±20 |
Предел допускаемой вариации показаний, в долях от предела допускаемой погрешности | 0,1 |
Пределы допускаемой дополнительной погрешности газоанализатора от изменения температуры окружающей среды относительно нормальных условий измерений, в долях основной погрешности | ±0,5 |
Пределы допускаемой дополнительной погрешности газоанализатора от изменения относительной влажности относительно нормальных условий измерений, в долях основной погрешности | ±0,1 |
Пределы допускаемой дополнительной погрешности от влияния содержания неизмеряемых компонентов, указанных в таблице 3, в долях от пределов допускаемой основной погрешности | ±0,1 |
Нормальные условия измерений: -температура окружающей среды, °С -относительная влажность окружающего воздуха, %, не более -диапазон атмосферного давления, кПа | от +15 до +25 80 от 98 до 104,6 |
Примечания 1 Газоанализаторы обеспечивают измерение ПДК хлорида водорода с точностью, указанной в п. 3.1.2 и 4.43 Постановления Правительства Российской Федерации от 16 ноября 2020 года № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений». 2 Предельно допустимые концентрации хлорида водорода в соответствии с СанПиН 1.2.3685-21: - в воздухе рабочей зоны 5 мг/м3 (3,3 млн-1); - в атмосферном воздухе (максимальная разовая) 0,2 мг/м3 (0,12 млн-1); - в атмосферном воздухе (среднесуточная) 0,1 мг/м3 (0,06 млн-1). 1) Приведенная к верхнему пределу диапазона измерений |
Таблица 3 - Основные технические характеристики
Наименование характеристики | Значение |
Время установления показаний Т0,9, с, не более | 180 |
Время прогрева, мин, не более | 60 |
Напряжение питания от сети переменного тока, В | от 90 до 250 |
Частота переменного тока, Гц | 50/60 |
Потребляемая мощность, Вт, не более - измерительный блок | 40 |
- внешний вакуумный насос* | 60 |
Условия эксплуатации -температура окружающей среды, °С | от +10 до +40 |
-относительная влажность, % | от 30 до 80 |
-атмосферное давление, кПа | от 84 до 106 |
Объёмный расход газовой смеси на входе газоанализатора, дм3/мин, не более | 2,0 |
Средний срок службы, лет | 25 |
Средняя наработка до отказа, ч | 40000 |
Содержание неизмеряемых компонентов, млн-1, не более: -озон (Оз) | 0,15 |
-оксид углерода (CO) | 780 |
-диоксид углерода (СО2) | 25000 |
-диоксид серы (SO2) | 90 |
-диоксид углерода (NO2) | 250 |
-диоксид азота (NO) | 90 |
-аммиак (NH3) | 110 |
Габаритные размеры газоанализатора, мм, не более -длина | 600 |
-ширина | 218 |
-высота | 223 |
Масса, кг, не более -измерительный блок | 15 |
-внешний вакуумный насос* | 6,7 |
*допускается применение аналогичных вакуумных насосов, обеспечивающих требуемое | |
давление в резонаторе измерительного блока |
Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации и на корпус газоанализаторов в виде наклейки как на рисунке 1.
Таблица 4 - Комплектность газоанализатора
Наименование | Обозначение | Количество |
Газоанализатор | T-I Max HCl | 1 шт. |
Внешний вакуумный насос | - | 1 шт. по запросу |
Руководство по эксплуатации | РЭ | 1 экз. |
приведены в руководстве по эксплуатации «Газоанализаторы T-I Max HCl. Руководство по эксплуатации» п. № 3.7, 3.9.
Нормативные документы, устанавливающие требования к средству измерений
Государственная поверочная схема для средств измерений содержания компонентов в газовых и газоконденсатных средах, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 31.12.2020 № 2315
Постановление Правительства Российской Федерации № 1847 от 16 ноября 2020 г. Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений, п. 3.1.2 и 4.43
Санитарные правила и нормы СанПиН 1.2.3685-21 «Гигиенические нормативы и требования к обеспечению безопасности и (или) безвредности для человека факторов среды обитания»
РД 52.04.186-89 Руководство по контролю загрязнения атмосферы ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны
ГОСТ Р 50760-95 Анализаторы газов и аэрозолей для контроля атмосферного воздуха. Общие технические условия
ГОСТ Р 50759-95 Анализаторы газов для контроля промышленных и транспортных выбросов. Общие технические условия
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия
Стандарт предприятия
Правообладатель
Фирма «Tiger Optics, LLC», США
Адрес: 275 Gibraltar Road, Horsham, PA 19044 USA
