| Номер в госреестре | 86043-22 |
| Наименование СИ | Комплект эталонных антенн |
| Обозначение типа СИ | EMCO 3121D |
| Изготовитель | "An ESCO Technologies Company ETS-LINDGREN", США |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплект эталонных антенн EMCO 3121D (далее — комплект ЕМСО 3121D) предназначен совместно с измерительными приемными устройствами (измерительным приемником, селективным микровольтметром, анализатором спектра, ваттметром поглощаемой мощности) для измерений напряженности электрической составляющей электромагнитного поля, калибровки и поверки измерительных антенн.
Комплект EMCO 3121D, зав. № 00165857, состоит из четырех дипольных антенн (далее — антенна) DB-1, зав. № 00205978, DB-2, зав. № 00205553, DB-3, зав. № 00118101, и DB-4, зав. № 00205995, с изменяемой длиной вибраторов для настройки на рабочую частоту.
Принцип действия дипольных антенн DB-1, DB-2, DB-3 и DB-4 состоит в преобразовании напряженности переменного электрического поля в напряжение переменного тока на выходе антенны.
Конструктивно каждая антенна выполнена в виде штанги. С одной стороны штанги закреплено симметрирующее устройство с резьбовыми отверстиями для установки электродов антенны. С другого конца штанги находится выход антенны, представляющий собой ВЧ соединитель N-типа.
Антенны DB-1, DB-2, DB-3 и DB-4 отличаются друг от друга диапазоном частот и значениями коэффициента калибровки.
Общий вид комплекта ЕМСО 3121D представлен на рисунках 1 и 2.
Места нанесения заводских номеров представлены на рисунке 2.
Места нанесения знака утверждения типа и знака поверки представлены на рисунке 2. Элементы антенн DB-1, DB-2, DB-3 и DB-4, влияющие на их метрологические характеристики, достаточно защищены от несанкционированного доступа, дополнительных мер по защите не требуется.

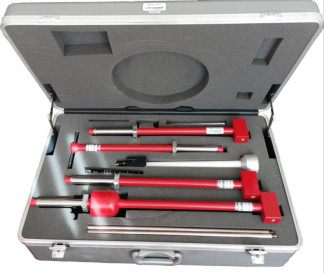

1 — место нанесения заводского номера комплекта ЕМСО 3121D Рисунок 1 — Общий вид комплекта EMCO 3121D в укладке (кейсе)
1 — место нанесения заводского номера антенн
2 — место нанесения знака утверждения типа
3 — место нанесения знака поверки Рисунок 2 — Общий вид комплекта EMCO 3121D
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон рабочих частот, МГц | |
| антенна DB-1 | от 30 до 60 включ. |
| антенна DB-2 | от 60 до 140 включ. |
| антенна DB-3 | от 140 до 400 включ. |
| антенна DB-4 | от 400 до 1000 включ. |
| Диапазон изменения коэффициента калибровки, дБ (1 м-1) | |
| антенна DB-1 | от -4,0 до +8,0 |
| антенна DB-2 | от 2,0 до 14,0 |
| антенна DB-3 | от 10,0 до 24,0 |
| антенна DB-4 | от 18,0 до 32,0 |
| Пределы допускаемой погрешности коэффициента калибровки, дБ (%) | ±1,0 (±12) |
| Коэффициент стоячей волны по напряжению (КСВН) выхода, не более | |
| антенна DB-1 | 2,5 |
| антенна DB-2 | 2,5 |
| антенна DB-3 | 2,5 |
| антенна DB-4 | 2,5 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Номинальное выходное сопротивление, Ом | 50 |
| Тип выходного ВЧ соединителя | N (розетка) |
| Габаритные размеры комплекта ЕМСО 3121D в укладке, мм, не более длина ширина высота | 800 250 600 |
| Масса комплекта ЕМСО 3121D в укладке, кг, не более | 15,0 |
| Рабочие условия применения температура окружающего воздуха, °С атмосферное давление, кПа (мм рт.ст.) относительная влажность окружающего воздуха, %, не более | от +15 до +35 от 84,0 до 106,7 (от 630 до 800) 75 |
наносится на титульный лист документов ЕМСО 3121D.0094.20 РЭ «Комплект эталонных антенн EMCO 3121D. Руководство по эксплуатации» и ЕМСО 3121D.0094.20 ФО «Комплект эталонных антенн ЕМСО 3121D. Формуляр» типографским способом и на маркировочный ярлык на корпусе каждой антенны в виде наклейки.
Таблица 3 - Комплектность комплекта ЕМСО 3121D
| Наименование | Обозначение | Количество |
| Комплект эталонных антенн ЕМСО 3121D, | 1 шт. | |
| заводской № 00165857, в составе: | ||
| -антенна DB-1, заводской № 00205978 | — | 1 шт. |
| -антенна DB-2, заводской № 00205553 | — | 1 шт. |
| -антенна DB-3, заводской № 00118101 | — | 1 шт. |
| -антенна DB-4, заводской № 00205995 | — | 1 шт. |
| Электрод телескопический | — | 4 шт. |
| Элемент удлинения электродов | — | 4 шт. |
| Линейка | — | 1 шт. |
| Рулетка | — | 1 шт. |
| Кабель измерительный | — | 1 шт. |
| Кейс | — | 1 шт. |
| Формуляр | ЕМСО 3121D.0094.20 ФО | 1 экз. |
| Руководство по эксплуатации | ЕМСО 3121D.0094.20 РЭ | 1 экз. |
приведены в разделе 4 документа ЕМСО 3121D.0094.20 РЭ «Комплект эталонных антенн ЕМСО 3121D. Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к комплекту эталонных антенн EMCO 3121D
ГОСТ Р 8.805-2012 ГСИ. Государственная поверочная схема для средств измерений напряженности электрического поля в диапазоне частот от 0,0003 до 2500 МГц
Правообладатель
Фирма «An ESCO Technologies Company ETS-LINDGREN», США Адрес: 1301 Arrow Point Drive Cedar Park, Texas 78613, USA Телефон: +1 (512) 531-6400.
E-mail: support@ets-lindgren.com
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 16.09.2024 |
