| Номер в госреестре | 86044-22 |
| Наименование СИ | Полигон пространственный эталонный |
| Обозначение типа СИ | УОМЗ |
| Изготовитель | Акционерное общество "Производственное объединение "Уральский оптико-механический завод" имени Э. С. Яламова" (АО "ПО "УОМЗ"), г. Екатеринбург |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Полигон пространственный эталонный УОМЗ (далее - полигон) предназначен для хранения и передачи размера единицы длины рабочим средствам измерений: геодезической аппаратуре пользователей космических навигационных систем, свето- и радиодальномерам, электронным тахеометрам и лазерным сканерам, буссолям.
Принцип действия полигона основан на передаче размера единицы длины полигона рабочим средствам измерений и сравнении полученных результатов с эталонными значениями соответствующих значений полигона.
Полигон расположен на территории АО «ПО «УОМЗ».
Полигон включает в себя: линейный базис и сеть геодезических пунктов.
Конструктивно полигон состоит из шести пунктов (рисунок 1). Эталонный линейный базис включает в себя четыре пункта, три из которых размещены от первого пункта на расстояниях 75, 310 и 486 м. Два отдельных пункта, расположенные по сторонам, образовывают вместе с пунктами эталонного линейного базиса треугольник.
Все пункты полигона закреплены на местности центрами долговременной сохранности и оборудованы устройствами для принудительного центрирования. Все пункты отвечают требованиям, предъявляемым к центрам геодезических полигонов. На всех пунктах обеспечена видимость верхней полусферы на углах возвышения, превышающая 10°. Подъезд и подход ко всем пунктам полигона возможен в любое время года.

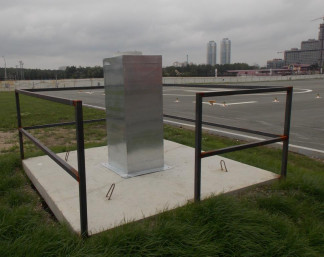

Общий вид пункта с указанием места нанесения знака утверждения типа приведен на рисунке 2.
Пломбирование полигона не предусмотрено.
Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер полигона размещается на пункте № 1 (рисунок 1) линейного базиса в числовом формате в виде наклейки типографским способом.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение характеристики | |
| Пределы абсолютной допускаемой погрешности измерений длин линий между пунктами полигона, мм | ±(1 + 110-6 • L) * | |
| Номинальные значения длин линий полигона, м | 75, 110, 282, 310, 343, 486 | |
| Номинальные значения длин линий между пунктами, м база УОМЗ - базисный пункт № 4 базисный пункт № 4 - опора опора - база УОМЗ | 343 282 110 | |
| Номинальные значения длин линейного базиса, м № 1 - № 2 № 1 - № 3 № 1 - № 4 | 75 310 486 | |
| Пределы абсолютной допускаемой погрешности измерений длин линий линейного базиса, мм | ±(1 + 110-6 • L) | |
| * Здесь и далее L - измеренная длина базиса в миллиметрах. | ||
| Таблица 2 - Основные технические характеристики | ||
| Наименование характеристики | Значение характеристики | |
| Рабочие условия эксплуатации, соответствующие группам Д1 ГОСТ Р 52931-2008 для оборудование на открытом воздухе диапазон температуры окружающего воздуха, °С относительная влажность окружающего воздуха при температуре 30 °С, без конденсации влаги, %, не более атмосферное давление, кПа | от -20 до +40 98 от 85 до 105 | |
наносится на табличку опознавательного столба пункта № 1 методом гравировки и на титульный лист паспорта типографским способом.
Таблица 3 - Комплектность полигона
| Наименование | Обозначение | Количество |
| 1 Полигон пространственный эталонный в составе | УОМЗ, зав. № 001 | 1 шт. |
| 1.1 линейный базис | - | 1 шт. |
| 1.2 сеть геодезических пунктов | - | 1 шт. |
| 2 Руководство по эксплуатации | - | 1 экз. |
| 3 Паспорт | - | 1 экз. |
| 4 Методика поверки | - | 1 экз. |
приведены в пункте 4.1 «Эксплуатационные ограничения» документа «Полигон пространственный эталонный УОМЗ. Руководство по эксплуатации».
Приказ Росстандарта от 20.12.2018 № 2831 «Об утверждении Государственной поверочной схемы для координатно-временных измерений»
Правообладатель
Акционерное общество «Производственное объединение «Уральский оптикомеханический завод» имени Э. С. Яламова» (АО «ПО «УОМЗ»)
ИНН 6672315362
Адрес: 620100, г. Екатеринбург, Восточная ул. 33б Телефон: +7 (343) 229-81-09 Факс: +7 (343) 254-81-09
