| Номер в госреестре | 86045-22 |
| Наименование СИ | Ротаметры |
| Обозначение типа СИ | Officine Orobiche |
| Изготовитель | "Officine Orobiche S.r.l.", Италия |
| Год регистрации | 2022 |
| Срок свидетельства | 05.07.2027 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Ротаметры Officine Orobiche (далее - ротаметры) предназначены для измерений объемного расхода различных жидкостей и газов.
Принцип действия ротаметров основан на измерении высоты подъема поплавка, перемещающегося по конической, вертикально установленной трубке за счет движения рабочей среды. Высота перемещения поплавка линейно связана с расходом рабочей среды.
Ротаметры состоят из вертикальной конической измерительной трубки из металла, в которой свободно перемещается вверх и вниз поплавок специальной формы (в зависимости от применения). Измеряемая среда движется по трубке снизу-вверх, вынуждая тем самым поплавок подняться на определенную высоту, образуя кольцевой зазор между ним и стенками трубки так, чтобы силы, действующие на поплавок (сила гравитации, выталкивающая сила и напор потока), уравновесились. Положение поплавка магнитной связью передается на стрелочный индикатор, который отображает расход.
Присоединение ротаметров к трубопроводу резьбовое или фланцевое.
Ротаметры могут оснащаться измерительным преобразователем с токовым выходом 4.. .20 мА.
Ротаметры выпускаются в общепромышленном и взрывозащищенном исполнениях.
Ротаметры выпускаются в четырех модификациях:
- TMS 100 - цельнометаллические ротаметры для жидкостей и газов. Монтажное положение на трубопроводе - вертикальное с восходящим потоком;
- TMO 250 - цельнометаллические ротаметры для жидкостей. Монтажное положение на трубопроводе - горизонтальное с направлением потока согласно стрелке на корпусе. Могут оснащаться релейными выходами или индуктивными датчиками минимального и/или максимального расхода;
- TMG 250 - цельнометаллические ротаметры для жидкостей и газов. Монтажное положение на трубопроводе - вертикальное с восходящим потоком. Могут быть снабжены само регулятором расхода, установленным на входе или на выходе ротаметра;
- TMN 250 - цельнометаллические ротаметры для жидкостей. Монтажное положение на трубопроводе - вертикальное с восходящим потоком.

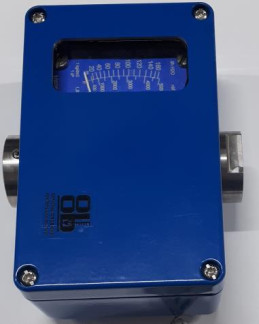

Общий вид ротаметров представлен на рисунке 1.
б) в) г)
а)
Рисунок 1 - Общий вид ротаметров Officine Orobiche: а - модификация TMS 100; б, в, г - модификации ТМО 250, TMG 250, TMN 250
Заводской номер ротаметра наносится на металлическую табличку методом лазерной гравировки в числовом формате. Табличка крепится к ротаметру в следующих местах:
- на задней части ротаметров у модификаций ТМО 250, TMG 250, TMN 250;
- на проволоке, прикрепляемой к задней части ротаметров у модификации TMS 100.
Таблица 1- Метрологические характеристики
| Наименование параметра | Значение | |||
| TMS 100 | ТМО 250 | TMG 250 | TMN 250 | |
| Номинальный диаметр (DN) | 15 | от 15 до 50 | от 15 до 100 | от 15 до 100 |
| Диапазон измерений: - объемного расхода жидкостей, дм3/ч - объемного расхода газов, дм3/ч | от 1 до 200 от 10 до 6000 | от 10 до 16000 | от 2,5 до 100000 от 10 до 1200 | от 1,6 до 63000 |
| Пределы допускаемой приведенной к диапазону измерений погрешности измерения объемного расхода, % | ±5 | ±2,5 | ±1,5 | ±1,5 |
| Пределы допускаемой приведенной к диапазону токового выхода погрешности преобразования объемного расхода в токовый выходной сигнал, % | - | ±2,5 | ±1,5 | ±1,5 |
Таблица 2 - Основные технические характеристики
| Наименование параметра | Значение | |||
| TMS 100 | ТМО 250 | TMG 250 | TMN 250 | |
| Максимальное давление измеряемой среды, МПа | 15 | 4 | ||
| Условия эксплуатации: - температура измеряемой среды, °С, не более - температура окружающей среды, °С: - для общепромышленного исп. - для взрывозащищенного исп. - относительная влажность воздуха при 35 °С, % - атмосферное давление, кПа | +150 от -40 до +65 от -60 до +402 от 40 до 80 от 86 до 106,7 | +180 (+400)1 от -40 до +65 от -60 до +402 от 40 до 80 от 86 до 106,7 | ||
| Напряжение питания постоянного тока, В | - | от 18 до 34 | ||
| Напряжение питания переменного тока, В (при наличии встроенного обогревателя) | - | от 110 до 220 | ||
| Потеря давления в зависимости от DN и измеряемой среды, кПа | 2 | от 20 до 50 | от 3 до 10 | от 9 до 24 |
| Габаритные размеры, мм, не более - длина - ширина | 250 150 | 450 300 | ||
| Масса, кг, не более | 0,25 | 15 | 40 | |
| Степень защиты по ГОСТ 14254-2015 | IP 66 | |||
| Маркировка взрывозащиты | Ex II Gb c Tx; Ex III Db c Tx °C | |||
| Средняя наработка на отказ, ч | 60000 | |||
| Средний срок службы, лет | 10 | |||
| 1 по заказу 2 для модификаций без встроенного измерительного преобразователя | ||||
наносится на заводскую табличку в соответствии с рисунком 2 методом лазерной гравировки, a также на титульный лист руководства по эксплуатации и паспорта ротаметра типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Количество |
| Ротаметр Officine Orobiche | 1 шт. |
| Эксплуатационная документация1 | 1 экз. |
| 1 на бумажном носителе и/или в электронном виде | |
приведены в разделе 2 руководства по эксплуатации.
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 07.02.2018 № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости;
Приказ Росстандарта от 11.05.2022 г. № 1133 Об утверждении государственной поверочной схемы для средств измерений объемного и массового расходов газа;
Техническая документация «Officine Orobiche S.r.l.», Италия.
Правообладатель
«Officine Orobiche S.r.l.», Италия
Адрес: via Giorgio Paglia, 22 - 24050 Zanica (BG), Italy
Teл.: +39 035 4530211
Web-сайт: www.officineorobiche.it
E-mail: technical-dpt@officineorobiche.it
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
