Трансформаторы напряжения емкостные OTCF 123, 86050-22

Назначение

Трансформаторы напряжения емкостные OTCF 123 (далее по тексту - трансформаторы напряжения) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

Описание

Конструктивно трансформаторы напряжения представляют собой бак с установленным на нем изолятором из алюмооксидного фарфора (покрышкой).

Трансформаторы напряжения состоят из емкостного делителя напряжения и электромагнитного устройства (далее по тексту - ЭМУ). Делитель напряжения представляет собой колонну, состоящую из набора конденсаторов с бумажно-пропиленовой изоляцией обкладок, пропитанных синтетическим маслом и помещенных в фарфоровую покрышку. Высоковольтный ввод расположен на верхнем фланце делителя.

К выходу делителя подключено ЭМУ, состоящее из последовательно включенных компенсирующего реактора с малыми потерями и электромагнитного трансформатора напряжения. Первичная обмотка электромагнитного трансформатора секционирована для корректировки коэффициента трансформации. ЭМУ имеет несколько вторичных обмоток и заключено в герметичный бак, заполненный маслом.

Корпус ЭМУ служит основанием для монтажа колонны емкостного делителя и имеет четыре опоры для монтажа.

Выводы вторичных обмоток помещены в контактной коробке, закрепленной сбоку ЭМУ и закрытой съемной пломбируемой крышкой. На крышке размещена табличка с указанием основных характеристик.

Трансформаторы напряжения предназначены для наружной установки. Рабочее положение трансформаторов напряжения в пространстве - вертикальное.

Принцип действия трансформаторов напряжения основан на делении высокого напряжения переменного тока с помощью емкостного делителя. Трансформаторы напряжения относятся к классу масштабных измерительных преобразователей электрических величин.

К трансформаторам напряжения данного типа относятся трансформаторы напряжения емкостные OTCF 123 зав. № 712096601, 712096602, 712096604, 712096605, 712096606, 712096607, 712096609, 712096610, 712096618.

Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке в виде цифрового обозначения.

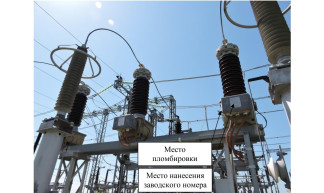

Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведен на рисунке 1.

Рисунок 1. Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера

Технические характеристики

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

Знак утверждения типа наносится

на титульный лист паспорта трансформатора напряжения типографским способом. Нанесение знака утверждения типа на трансформаторы напряжения не предусмотрено.

Комплектность

Таблица 3 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе «Общие сведения» паспорта трансформатора напряжения.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 30.12.2019 № 3453 Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/V3 до 750/V3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ

Правообладатель

Фирма «Areva T&D Inc.», США

Адрес: One Ritz Avenue, Waynesboro, GA, 30830, USA
