| Номер в госреестре | 86051-22 |
| Наименование СИ | Каналы измерительные |
| Обозначение типа СИ | MS-System RE103/WW017 |
| Изготовитель | "Meggitt GmbH", Германия |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Каналы измерительные MS-System RE103/WW017 (далее - каналы) предназначены для измерений осевых перемещений вала газотурбинной установки SGT5-2000E, находящийся на ПАО «Казаньоргсинтез», г. Казань.
Принцип действия основан на взаимодействии электромагнитного поля, создаваемого вихретоковым преобразователем, с электромагнитным полем вихревых токов, наводимых в электропроводящем объекте измерения (роторе). Изменение расстояния в процессе перемещения контролируемого объекта приводит к пропорциональному изменению выходного тока.
Каналы измерительные MS-System RE103/WW017 (зав. №№ 01MBA10CG101, 01MBA10CG102) состоят из преобразователя вихретокового WW017 (зав. № AJ0968 для канала измерительного зав. № 01MBA10CG101 и зав. № AJ0969 для канала измерительного зав. №01MBA10CG102) и трансмиттера RE103 (зав. № AJ0970 для канала измерительного зав. № 01MBA10CG101 и зав. № AJ0971 для канала измерительного зав. №01MBA10CG102), который преобразует сигнал от преобразователя вихретокового в унифицированный токовый сигнал от 4 до 20 мА. Для питания канала используется питание от внешних источников.
Пломбирование каналов измерительных MS-System RE103/WW017 не предусмотрено.
Нанесение знака поверки на каналы измерительные MS-System RE103/WW017 не предусмотрено, знак поверки.
Преобразователь вихретоковый WW017 и трансмиттера RE103 имеют свои заводские номера наносимые на корпус трансмиттера (на тарнсмиттере указывается заводской номер самого трансмиттера и преобразователя вихретокового) и на проводе преобразователя вихретокового методом наклейки в формате порядкового номера, состоящего из букв и цифр.
Общий заводской номер каналов измерительных MS-System RE103/WW017 наносится на корпус преобразователя вихретокового WW017 и трансмиттера RE103 методом наклейки в формате порядкового номера, состоящего из букв и цифр.

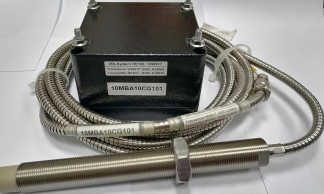

Общий вид каналов измерительных MS-System RE103/WW017 и место нанесения заводских номеров представлен на рисунке 1. Опломбирование каналов не предусмотрено.
Таблица 1 - Метрологические и технические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений осевого перемещения, мм | от 2 до 8 |
| Номинальное значение коэффициента преобразования, мА/мм | 2,67 |
| Пределы допускаемого отклонения коэффициента преобразования от номинального значения, % | ±3 |
| Пределы относительной погрешности измерений осевого перемещения, % | ±3 |
| Диапазон выходного постоянного тока, мА | от 4 до 20 |
Таблица 2 - Технические характеристики
| Условия эксплуатации: - температура окружающей среды, °С | от -20 до +145 |
| Габаритные размеры, мм, не более: - преобразователя вихретокового WW017 (диаметрхдлина) - трансмиттера RE103 (длинахширинахвысота) | 024x250 125x125x82 |
| Длина соединительного кабеля, м, не более | 5 |
| Масса, кг, не более: - преобразователя вихретокового WW017 - трансмиттера RE103 | 1.3 1.4 |
наносится на титульный лист паспорта типографским способом.
Таблица 2 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Канал измерительный MS-System RE103/WW017 в составе: | зав. №№ 01MBA10CG101, 01MBA10CG102 | 2 шт. |
| Преобразователь вихретоковый WW017 | зав. №№ AJ0968, AJ0969 | 2 шт. |
| Трансмиттер RE103 | зав. №№ AJ0970, AJ0971 | 2 шт. |
| Паспорт | - | 2 экз. |
приведены в паспорте в разделе 4 «Сведения о методиках (методах) измерений»
Техническая документация фирмы «Meggitt GmbH», Германия
Правообладатель
Фирма «Meggitt GmbH», Германия
Адрес: 63067, Offenbach/Main, Kaiserleistrase, 51, Германия
Телефон: +49 69 97 99 05-0
Факс: +49 69 97 99 05-26
E-mail: info@meggitt.de
Web-сайт: www.meggitt.de
