| Номер в госреестре | 86052-22 |
| Наименование СИ | Датчик давления |
| Обозначение типа СИ | 528.9310033C11 |
| Изготовитель | "Huba Control AG", Швейцария |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчик давления 528.9310033C11 (далее - датчик) предназначен для измерений и непрерывного преобразования значений избыточного давления в унифицированный аналоговый выходной сигнал, используемый в качестве входного в системах сбора данных, автоматического контроля, регулирования и управления технологическими процессами на ПГУ-250 для ПАО «Казаньоргсинтез» (Лушниковская ПГУ).
Принцип действия датчика основан на явлении тензоэффекта в полупроводниках. Первичным преобразователем служит металлическая мембрана, на которой закреплен чувствительный элемент - тензорезисторы, соединенные в мостовую схему.
Под действием давления измеряемой среды мембрана деформируется, вызывая изменение сопротивления тензорезисторов, что приводит к разбалансу моста Уитсона и изменению напряжения выходного сигнала моста, пропорционально измеряемому давлению.
Электронный блок (вторичный преобразователь) питает стабилизированным напряжением мостовую схему и преобразует выходной сигнал моста в унифицированный выходной сигнал постоянного тока.
Конструктивно датчик выполнен в цилиндрическом корпусе, внутри которого расположены первичный преобразователь и электронный блок. В нижней части датчика для подачи измеряемого давления расположен резьбовой штуцер. В верхней части датчика для подсоединения внешних электрических цепей расположен электрический соединитель. Датчик данного типа имеет заводской номер - NK0001 Заводской номер нанесен на корпус датчика с помощью наклейки.
Нанесение знака поверки на датчик не предусмотрено.
Пломбирование датчика не предусмотрено.

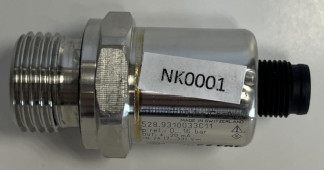

Общий вид датчика и место нанесения заводского номера приведено на рисунке 1.
Рисунок 1 - Общий вид датчика и место нанесения заводского номера
отсутствует.
Метрологические и основные технические характеристики датчика приведены в таблицах 1 и 2.
Таблица 1 - Метрологические характеристики
| Наименование характеристик | Значение |
| Диапазон измерений избыточного давления, МПа (бар) | от 0 до 1,6 (от 0 до 16) |
| Пределы допускаемой основной приведенной погрешности измерений, % от диапазона измерений | ± 0,3 |
| Пределы допускаемой дополнительной приведенной погрешности, вызванной отклонением температуры окружающей среды от нормальных условий, %/10°С | ± 0,2 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Рабочие условия эксплуатации: Диапазоны температуры окружающего воздуха, °С | от -30 до +85 |
| Напряжение питания постоянного тока, В | от 7 до 33 |
| Нормальные условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа - относительная влажность окружающего воздуха, % | от +21 до +25 от 84 до 106,7 от 30 до 80 |
| Масса, кг, не более | 0,110 |
| Габаритные размеры (длинахдиаметр), мм, не более | 59x31 |
наносится типографским способом на титульный лист паспорта.
Таблица 3 - Комплектность датчика
| Наименование | Обозначение | Количество | Примечания |
| Датчик давления | 528.9310033C11 | 1 шт. | - |
| Паспорт | - | 1 экз. | - |
Приведены в разделе 6 паспорта.
Нормативные документы, устанавливающие требования к датчику давления 528.9310033C11
Приказ Федерального агентства по техническому регулированию и метрологии от 29 июня 2018 г. № 1339 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа».
Правообладатель
Фирма «Huba Control AG», Швейцария Адрес: Industriestrasse 17, CH-5436, Швейцария Телефон: +41 56 436 82 00 Факс: +41 56 436 82 82 Web-сайт: www.hubacontrol.com
