| Номер в госреестре | 86053-22 |
| Наименование СИ | Преобразователи давления измерительные |
| Обозначение типа СИ | PU-10E.2.0.2.0.E03.2.E11.2 |
| Изготовитель | "Profimess GmbH", Германия |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи давления измерительные PU-10E.2.0.2.0.E03.2.E11.2 (далее - преобразователи) предназначены для измерений и непрерывного преобразования значений избыточного давления в унифицированный аналоговый выходной сигнал, используемый в качестве входного в системах сбора данных, автоматического контроля, регулирования и управления технологическими процессами на ПГУ-250 для ПАО «Казаньоргсинтез» (Лушниковская ПГУ).
Принцип действия преобразователей основан на явлении тензоэффекта в полупроводниках. Первичным преобразователем служит металлическая мембрана, на которой закреплен чувствительный элемент - тензорезисторы, соединенные в мостовую схему.
Под действием давления измеряемой среды мембрана деформируется, вызывая изменение сопротивления тензорезисторов, что приводит к разбалансу моста Уитсона и изменению напряжения выходного сигнала моста, пропорционально измеряемому давлению.
Электронный блок (вторичный преобразователь) питает стабилизированным напряжением мостовую схему и преобразует выходной сигнал моста в унифицированный выходной сигнал постоянного тока.
Конструктивно преобразователи выполнены в цилиндрическом корпусе, внутри которого расположены первичный преобразователь и электронный блок. На корпусе преобразователей радиально расположены резьбовой штуцер, для присоединения преобразователя к измеряемому процессу и электрический соединитель для питания и передачи измерительной информации.
Преобразователи данного типа имеют заводские номера - 2215093 и 2215094
Заводской номер нанесен на корпус преобразователей с помощью наклейки.
Нанесение знака поверки на преобразователи не предусмотрено.
Пломбирование преобразователей не предусмотрено.

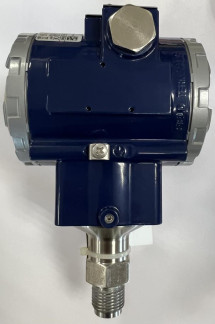

Общий вид преобразователей и место нанесения заводского номера приведено на рисунке 1.
Рисунок 1 - Общий вид преобразователей и место нанесения заводского номера
Отсутствует.
Метрологические и основные технические характеристики преобразователей приведены в таблицах 1 и 2.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений избыточного давления, МПа (бар) | от 0 до 2 (20) |
| Пределы допускаемой основной приведенной погрешности, % от диапазона изменения выходного сигнала | ±0,1 |
| Пределы допускаемой дополнительной приведенной погрешности, вызванной изменением температуры окружающей среды, %/10 °С от диапазона изменения выходного сигнала | ±0,2 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Выходной сигнал постоянного тока, мА | от 4 до 20 |
| Напряжение питания постоянного тока, В | от 12 до 28 |
| Масса, не более, кг | 1,55 |
| Габаритные размеры (высотахдлинахширина), не более, мм | 130x180x115 |
| Нормальные условия измерений: - Температура окружающего воздуха, °С - Относительная влажность (без конденсации), % - Атмосферное давление, кПа | от +21 до +25 от 30 до 80 от 84 до 106, 7 |
| Наименование характеристики | Значение |
| Условия эксплуатации: - Температура окружающего воздуха, °С - Относительная влажность (без конденсации), % не более - Атмосферное давление, кПа | от -40 до +80 95 при +35 °С от 84 до 106, 7 |
Наносится типографским способом на титульный лист паспорта.
Комплектность средств измерений приведена в таблице 3.
Таблица 3 - Комплектность преобразователя
| Наименование | Обозначение | Количество | Примечания |
| Преобразователи давления измерительные | PU-10E.2.0.2.0.E03.2.E11.2 | 2 шт. | Зав №№ 2215093, 2215094 |
| Паспорт | - | 2 шт. | - |
Приведены в разделе 6 паспорта.
Нормативные документы, устанавливающие требования к преобразователям давления измерительным PU-10E.2.0.2.0.E03.2.E11.2
Приказ Федерального агентства по техническому регулированию и метрологии от 29 июня 2018 г. № 1339 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа».
Правообладатель
Фирма «Profimess GmbH», Германия Адрес: Schleusenstr 3, D-27568 Bremerhaven, Германия Телефон: +49 (0)471 9824 151 Web-сайт: www.profimess.com
