| Номер в госреестре | 86058-22 |
| Наименование СИ | Преобразователи термоэлектрические с тремя термопарами |
| Обозначение типа СИ | 1153-11-359 |
| Изготовитель | "THERMO SENSOR GmbH", Германия |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 3 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи термоэлектрические с тремя термопарами 1153-11-359 (далее по тексту - термопреобразователи или ТП) предназначены для измерений температуры подшипников компрессора и турбины в составе газотурбинной установки SGT5-2000E и паровой турбины SST-600, эксплуатируемых на ПАО «Казаньоргсинтез», г. Казань.
Принцип работы термопреобразователей основан на термоэлектрическом эффекте -генерировании термоэлектродвижущей силы, возникающей из-за разности температур между тремя соединениями различных металлов или сплавов, образующих часть одной и той же цепи.
Термопреобразователи конструктивно выполнены в виде металлического измерительного наконечника цилиндрической формы (корпус) с присоединенным кабелем с удлинительными термоэлектродными проводами в тефлоновой оболочке. Внутри корпуса ТП размещены 3 чувствительных элемента (ЧЭ) - термопары, имеющие изолированные рабочие спаи и номинальную статическую характеристику (НСХ) преобразования типа «К» по ГОСТ Р 8.585-2001 (МЭК 60584-1:2013). На оболочке кабеля расположена специальная втулка (т.н. «масляный барьер»), ограничивающая глубину погружения ТП. Монтаж на объекте измерений осуществляется при помощи подпружиненного байонетного соединения и съемного ниппеля с резьбой М14*1.
К термопреобразователям данного типа относятся преобразователи термоэлектрические с тремя термопарами 1153-11-359 с заводскими номерами 01MBD11CT101A/B/C, 01MBD12CT101A/B/C.

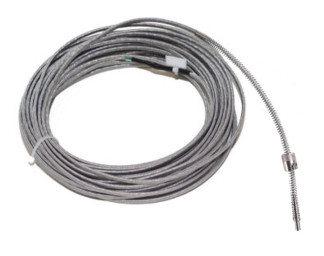

Общий вид ТП представлен на рисунке 1 .
Пломбирование ТП не предусмотрено. Заводской номер наносится на шильдик, прикрепленный к корпусу ТП методом гравировки. Конструкция ТП не предусматривает нанесение знака поверки на средство измерений.
отсутствует.
Метрологические характеристики ТП приведены в таблице 1.
Таблица 1
| Наименование характеристики | Значение |
| Условное обозначение НСХ ЧЭ ТП | К |
| Класс допуска ТП | 1 |
| Диапазон измерений температуры, °С | от 0 до +200 |
| Пределы допускаемых отклонений ТЭДС ТП от НСХ, °С | ±1,5 |
Основные технические характеристики ТП приведены в таблице 2.
Таблица 2
| Наименование характеристики | Значение |
| Габаритные размеры корпуса ТП, мм | 07x5 |
| Длина монтажной части ТП (до втулки), мм | 2000 |
| Длина подпружиненной части ТП, мм | 300 |
| Общая длина ТП, мм | 10300 |
| Масса, г | 500 |
| Электрическое сопротивление изоляции ТП при температуре окружающей среды от +15 до +35 °С и относительной влажности воздуха от 30 до 80 %, МОм (при 100 В), не менее | 100 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более | от -40 до +200 95 |
| Средний срок службы, лет | 10 |
наносится на титульный лист паспорта (в правом верхнем углу) типографским способом. Комплектность средства измерений
Таблица 3
| Наименование | Обозначение | Количество |
| Преобразователь термоэлектрический с тремя термопарами | 1153-11-359 | 2 шт. |
| Ниппель монтажный съемный | - | 2 шт. |
| Паспорт (на русском языке) | - | 2 экз. |
приведены в разделе 6 паспорта.
Нормативные документы, устанавливающие требования к средству измерений
ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия. ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
Международный стандарт МЭК 60584-1:2013 Термопары. Часть 1. Градуировочные таблицы и допуски.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
Правообладатель
Фирма «THERMO SENSOR GmbH», Германия Адрес: 59199 Bonen GERMANY
Телефон: +49 (0)2383 92102-0, факс: +49 (0)2383 92102-99 E-mail: info@thermo-sensor.de Web-сайт: www.thermo-sensor.de
