Преобразователи термоэлектрические с унифицированным выходным сигналом 2хNiCr-Ni-5-68450-BB2069A, 86061-22

86061-22
Преобразователи термоэлектрические с унифицированным выходным сигналом 2xNiCr-Ni-5-68450-BB2069A (далее по тексту - термопреобразователи или ТП) предназначены для измерений температуры в составе газотурбинной установки SGT5-2000E и паровой турбины SST-600, эксплуатируемых на ПАО «Казаньоргсинтез», г. Казань.
Карточка СИ
Номер в госреестре 86061-22
Наименование СИ Преобразователи термоэлектрические с унифицированным выходным сигналом
Обозначение типа СИ 2хNiCr-Ni-5-68450-BB2069A
Изготовитель "Dittmer Temperaturfuhler GmbH & Co. KG", Германия
Год регистрации 2022
МПИ (интервал между поверками) 2 года
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Преобразователи термоэлектрические с унифицированным выходным сигналом 2xNiCr-Ni-5-68450-BB2069A (далее по тексту - термопреобразователи или ТП) предназначены для измерений температуры в составе газотурбинной установки SGT5-2000E и паровой турбины SST-600, эксплуатируемых на ПАО «Казаньоргсинтез», г. Казань.

Описание

Принцип действия термопреобразователей основан на термоэлектрическом эффекте - генерировании термоэлектродвижущей силы (ТЭДС), возникающей из-за разности температур между двумя соединениями различных металлов или сплавов, образующих часть одной и той же цепи. ТЭДС преобразуется в унифицированный выходной сигнал постоянного тока от 4 до 20 мА (с наложенным на него цифровым частотно-модулированным сигналом по протоколу HART).

Термопреобразователи имеют неразборную конструкцию и состоят из измерительной вставки в защитном чехле из нержавеющей стали, соединенную с клеммной головкой формы DA-B, в которую встроен измерительный преобразователь (ИП) типа PR 5335A (регистрационный номер в Федеральном информационном фонде 70943-18).

Измерительная вставка представляет собой завальцованную с одного конца трубку и состоит из двух ЧЭ - термопар кабельного типа (с номинальной статической характеристикой преобразования (НСХ) типа «К» по ГОСТ Р 8.585-2001) с изолированными рабочими спаями с минеральной изоляцией термоэлектродов.

ТП имеют 3 модели (2xNiCr-Ni-5-68450-BB2069A-10, 2xNiCr-Ni-5-68450-BB2069A-11, 2xNiCr-Ni-5-68450-BB2069A-12), различающиеся метрологическими характеристиками.

К термопреобразователям данного типа относятся преобразователи термоэлектрические с унифицированным выходным сигналом 2xNiCr-Ni-5-68450-BB2069A с заводскими номерами 00MAA10CT010, 00MAA10CT011, 00MAA15CT010, 00MAA15CT050, 00MAA15CT060 (модель 2xNiCr-Ni-5-68450-BB2069A-10); 00MAA15CT011, 00MAA15CT070, 00MAA15CT080, 00MAC10CT050, 00MAC10CT051, 00MAC10CT052 (модель 2xNiCr-Ni-5-68450-BB2069A-11); 00MAC10CT040, 00MAC10CT041, 00MAC10CT042, 00MAC15CT043 (модель 2xNiCr-Ni-5-68450-BB2069A-12).

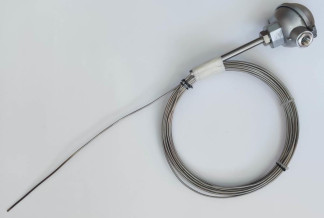

Общий вид ТП с указанием места нанесения заводского номера представлен на рисунке 1.

Пломбирование ТП не предусмотрено. Заводской номер наносится на корпус ТП методом гравировки. Конструкция ТП не предусматривает нанесение знака поверки на средство измерений.

Программное обеспечение

Термопреобразователи имеют встроенное, метрологически значимое программное обеспечение (ПО), предназначенное для обработки, хранения и передачи измерительной информации. ПО устанавливается в электронный блок ИП на заводе-изготовителе во время производственного цикла. В соответствии с п. 4.3 рекомендации по метрологии Р 50.2.077-2014 конструкция ИП исключает возможность несанкционированного влияния на ПО и измерительную информацию. ПО недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия.

В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений -«высокий».

Идентификационные данные встроенного ПО - отсутствуют.

Технические характеристики

Метрологические и основные технические характеристики преобразователей термоэлектрических с унифицированным выходным сигналом 2xNiCr-Ni-5-68450-BB2069A приведены в таблицах 1 и 2.

Наименование

характеристики

Значение

2х№Сг-№-5-68450-

BB2069A-10

2х№Сг-№-5-68450-BB2069A-11

2х№Сг-№-5-68450-

BB2069A-12

Диапазон измерений температуры, °С

от 0 до +600

от 0 до +400

от 0 до +300

Условное обозначение НСХ ЧЭ ТП по ГОСТ Р 8.585-2001

K

Класс допуска ЧЭ ТП по ГОСТ 8.585-2001

1

Пределы допускаемых отклонений ТЭДС ЧЭ ТП от НСХ, °С

±1,5 (от 0 до 375 °С включ.) ±0,004-|t| (св. 375 °С)

±1,5 (от 0 до 375 °С включ.) ±0,004|t| (св. 375 °С)

±1,5

Пределы допускаемой основной абсолютной погрешности ТП, °С

±2,5 (от 0 до 375 °С включ.) ±(1+0,004|t|)

(св. 375 °С)

±2,5 (от 0 до 375 °С включ.) ±(1+0,004|t|)

(св. 375 °С)

±2,5

Пределы допускаемой дополнительной абсолютной погрешности ТП, вызванной отклонением температуры окружающей среды от нормальных условий (от +20 до +28 °С) в рабочем диапазоне температур, °С/1 °С

±0,03

±0,025

±0,025

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Электрическое сопротивление изоляции ТП между цепью чувствительного элемента и металлической частью защитной арматуры при температуре от +15 до +35 °С и относительной влажности от 30 до 80 %, МОм, не менее

100

Выходной сигнал

от 4 до 20 мА / HART

Напряжение питания постоянного тока, В

от 8 до 35

Длина монтажной части ТП, мм

15000

Диаметр монтажной части ТП, мм

3

Масса, кг

1,1

Рабочие условия эксплуатации:

-    температура окружающей среды, °С

-    относительная влажность воздуха, %, не более

от -40 до +85 95

Средний срок службы, лет

10

Знак утверждения типа

наносится на титульный лист паспорта (в правом верхнем углу) типографским способом.

Таблица 3

Наименование

Обозначение

Количество

Преобразователь термоэлектрический с унифицированным выходным сигналом

2хNiCr-Ni-5-68450-BB2069A

15 шт.

Паспорт (на русском языке)

-

15 экз.

Сведения о методах измерений

приведены в разделе 6 паспорта.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия. ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования.

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

Международный стандарт МЭК 60584-1:2013 Термопары. Часть 1. Градуировочные таблицы и допуски.

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.

Правообладатель

Фирма «Dittmer Temperaturfuhler GmbH & Co. KG», Германия Адрес: Carl-Zeiss-StraBe, 19, D-47475 Kamp-Lintfort Телефон: +49 (0) 2841-92135-0 E-mail: team@tematec.de W eb-сайт: www.dittmer-temperatur. de
