| Номер в госреестре | 86064-22 |
| Наименование СИ | Преобразователи уровня гидростатические |
| Обозначение типа СИ | FD-01.2 |
| Изготовитель | "PROFIMESS GmbH", Германия |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи уровня гидростатические FD-01.2 (далее - преобразователи уровня) предназначены для измерения уровня жидкости в резервуарах в составе газотурбинной установки 8СТ5-2000Е и паровой турбины SST-600, находящихся на ПАО «Казаньоргсинтез»,
г. Казань.
Принцип действия преобразователей уровня основан на измерении давления столба жидкости посредством емкостного керамического датчика относительного давления. Преобразователь уровня погружен на кабельном подвесе в резервуар с контролируемой жидкостью и измеряет разность давлений между давлением в точке расположения измерительного устройства и атмосферным давлением. Величина измеренной разности давления прямо пропорциональна уровню погружения преобразователя давления. Преобразователи уровня передают измеренное значение разности давлений в виде стандартного выходного токового сигнала (от 4 до 20 мА).
Преобразователи уровня состоят из емкостного керамического датчика относительного давления с открытой мембраной и кабельного подвеса с передающими проводами.

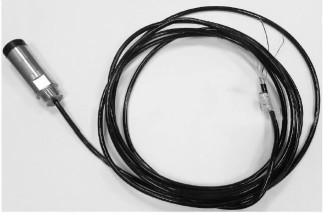

Общий вид преобразователей уровня представлен на рисунке 1.
Сокращённое условное обозначение и заводской номер преобразователя уровня наносятся методом печати на информационную наклейку, закрепленную на кабеле преобразователя и типографским способом в паспортах. Заводские номера указываются в формате цифро-буквенного кода.
К преобразователям уровня данного типа относятся преобразователи уровня гидростатические FD-01.2 с заводскими номерами 01MBA31CL101, 01MBA32CL101, 01MBA33CL101.
Пломбирование преобразователей уровня от несанкционированного доступа не предусмотрено.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений уровня жидкости, мм | от 150 до 2000 |
| Пределы допускаемой основной приведенной погрешности измерений уровня*, % | ±0,35 |
| Пределы допускаемой дополнительной приведенной погрешности измерений уровня*, при изменении температуры окружающей среды от нормальных условий измерений на каждые 10 °С, % | ±0,1 |
| Нормальные условия измерений: - температура окружающей среды, °С - температура измеряемой среды, °С | от +15 до +25 от +15 до +25 |
| * в качестве нормирующего значения принята разность между максимальным и минимальным значениями диапазона измерений | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С - температура измеряемой жидкости, °С | от -25 до +40 от -10 до +40 |
| Выходной аналоговый сигнал, мА | от 4 до 20 |
| Напряжение питания постоянного тока, В | от 9 до 36 |
| Потребляемая мощность, Вт, не более | 1 |
| Габаритные размеры, мм, не более - длина - диаметр | 129 39,5 |
| Длина кабеля, м | 10 |
| Масса, кг, не более | 0,4 |
| Средний срок службы, лет, не менее | 10 |
наносится на титульный лист паспорта типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Преобразователь уровня гидростатический | FD-01.2 | 1 шт. |
| Паспорт | ПС | 1 экз. |
| Методика поверки | 1 экз.* | |
| *- поставляется один экземпляр документа на весь тип | ||
приведены в паспорте.
Приказ Росстандарта от 30 декабря 2019 г. № 3459 Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов
Правообладатель
Фирма «PROFIMESS GmbH», Г ермания
Адрес: Twischlehe 5 D-27580 Bremerhaven, Germany
Телефон: +49 (0471) 98 24 -151, Факс: +49 (0471) 98 24 -152.
E-mail: info@profimess.de
