| Номер в госреестре | 86065-22 |
| Наименование СИ | Уровнемеры многофазные |
| Обозначение типа СИ | Insol-90X |
| Изготовитель | Общество с ограниченной ответственностью "Инсол" (ООО "Инсол"), г. Уфа |
| Год регистрации | 2022 |
| Срок свидетельства | 06.07.2027 |
| МПИ (интервал между поверками) | 1 год - для уровнемеров с пределами допускаемой абсолютной погрешности измерений уровня жидких сред (уровня раздела сред) ≤ ±3 мм, 3 года - для уровнемеров с пределами допускаемой абсолютной погрешности измерений уровня жидких сред (уровня раздела сред) с |
| Описание типа | скачать |
| Методика поверки | скачать |
Уровнемеры многофазные Insol-90Х (далее по тексту - уровнемеры Insol-90Х) предназначены для измерения уровня и уровня раздела жидких сред в емкостях и резервуарах и преобразования измеренных значений в унифицированный токовый сигнал (4 - 20) мА и (или) цифровой кодированный сигнал на базе протокола Ethernet TCP/IP и (или) RS-485.
Принцип действия уровнемеров Insol-90Х основан на методе импульсной рефлектомет-рии с временным разрешением. Передатчик уровнемера излучает импульсы по частично погруженному в измеряемую среду волноводу, часть энергии излученных импульсов отражается от поверхности среды и от поверхности раздела жидкостей с различной диэлектрической проницаемостью и возвращается по волноводу в приемник уровнемера.
Уровнемер представляет собой корпус с электроникой, которая представляет собой генератор измерительных частот с диапазоном перестройки от 10 до 900 МГц, с шагом 1 МГ ц и устройства измерения уровня сигнала генератора, с дальнейшей обработкой полученной информации. Высокочастотный сигнал, распространяясь по волноводу, отражается от всех границ раздела пропорционально изменению диэлектрической проницаемости, а также замедляет или увеличивает скорость распространения в зависимости от значения диэлектрической проницаемости среды. Алгоритм уровнемера датчика заключается в измерении интервала времени, необходимого электромагнитной волне для прохождения расстояния от датчика, расположенного на поверхности резервуара до границ раздела фаз многокомпонентной среды, от которых часть энергии электромагнитной волны отражается, и пересчете этого интервала в уровень среды. Перерасчет производится путем последовательного вычитания измеренных расстояний до границ раздела из высоты резервуара. Измерительный алгоритм, основанный на использовании методов цифровой обработки сигналов, установленный в приборе, позволяет получить расстояние от фланца до отраженного сигнала и выдачу измеренных значений уровня в аналоговом виде (от 4 до 20 мA) и (или) цифровом кодированном сигнале и (или) визуально с использованием интерфейса электронного блока. Измерение уровня происходит в диапазоне от фланца до верхнего концевика.
Уровнемеры Insol-90Х состоят из электронного блока и волновода, которые соединены между собой.
Электронный блок включает в себя:
- показывающее устройство в виде жидкокристаллического (ЖК) дисплея, отображающего измеренные величины. ЖК-дисплей объединён с клавиатурой, позволяющей проводить настройку и диагностику уровнемера реализуя, таким образом, интерфейс «человек-машина»;
- разъемы для подсоединения проводных интерфейсов передачи данных в аналоговом виде (от 4 до 20 мА) и (или) цифровом кодированном сигнале и (или) WEB-Servera;
- микроконтроллер с электронным передатчиком и приемником, которые выполняют прием-передачу импульсов и измерение длительности временного интервала, пропорционального значению расстояния до поверхности среды и (или) поверхности раздела жидкостей с различной диэлектрической проницаемостью.
Волноводы конструктивно подразделяются на два вида: гибкие и жесткие.
Уровнемеры Insol-90Х имеют четыре модификации в зависимости от вида волновода и наличия устройства для определения коэффициента нефти, воды и эмульсии:
-Уровнемер многофазный
Insol-90X
Insol-901
-Insol-901.1
-Insol-901.2
Insol -902
-Insol-902.1
-Insol-902.2
-Уровнемер многофазный без устройства для определения коэффициента нефти, воды и эмульсии -Уровнемер многофазный гибкий волновод -Уровнемер многофазный жесткий волновод
-Уровнемер многофазный с устройством для определения коэффициента нефти, воды и эмульсии -Уровнемер многофазный гибкий волновод -Уровнемер многофазный жесткий волновод

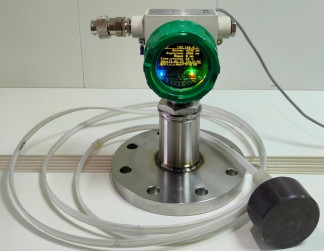

Общий вид уровнемеров представлен на рисунке 1.
Вариант исполнения уровнемера определяется в соответствии со структурой условного обозначения по эксплуатационной документации следующим образом:
Уровнемер многофазный Insol-90X.LYYYY^y-NN-Py_KK - ИСП_К-ЕЕ,
где
- INSOL - 90 - наименование изделия;
- X - 1 Уровнемеры без устройства для определения коэффициента нефти, воды и эмульсии
- X - 2 Уровнемеры с устройством для определения коэффициента нефти, воды и эмульсии
- L - Тип чувствительного элемента (1 - Гибкий, 2 - Жесткий )
- YYYY - установочная длина чувствительного элемента (волновода), мм;
- ДУ -NN-РУ_КК - ИСП_К тип фланца (ДУ100РУ1.6 Исп. 1)
ЕЕ - резервные символы.
Сокращённое условное обозначение и заводской номер уровнемера наносятся методом шелкографии на информационную табличку, размещенную на корпусе уровнемера. Заводские номера указываются в формате цифрового кода.
Уровнемеры многофазные Insol- 90Х
Дата выпуска ООО "ИНСОЛ"
__Сертификат соответствия
Модель___
____°C < Токр< __°C
Зав. номер Открывать, отключив от сети !
г. Уфа, ул Кировоградская, д. 36/2_
Рисунок 2 - Общий вид информационной таблички на корпусе уровнемера Insol-90X
Пломбирование уровнемеров Inso1-90X не предусмотрено.
Уровнемеры Inso1-901(2) имеют встроенное программное обеспечение (далее - ПО), разработанное предприятием-изготовителем, которое устанавливается в энергонезависимую память при изготовлении. В процессе эксплуатации данное ПО не может быть изменено, так как пользователь не имеет к нему доступа.
ПО в целом является метрологически значимым и не может быть изменено преднамеренно или случайно. Параметры, влияющие на метрологические характеристики, защищены паролем и механически (с помощью переключателя). Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
| Идентификационные данные (признаки) | Значение | |
| Insol-901 | Insol-902 | |
| Идентификационное наименование ПО | Insol Web | |
| Номер версии (идентификационный номер) ПО | не ниже 0.6.11 | |
| Цифровой идентификатор ПО | - | |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений уровня*, м | от 0 до 15 |
| Пределы допускаемой основной абсолютной погрешности измерений уровня жидких сред: - цифровой кодированный сигнал на базе протокола Ethernet TCP/IP и (или) RS-485 - унифицированный токовый сигнал (4 - 20) мА | ±3 мм ±3 мм или ±0,05 % от диапазона измерений (принимается большее значение) |
| Пределы допускаемой основной абсолютной погрешности измерений уровня раздела сред по цифровому кодированному сигналу, мм | ±15 |
| Пределы допускаемой дополнительной температурной погрешности измерений уровня жидких сред на каждые 10 °С изменения температуры окружающей среды от температуры нормальных условий (20 °С): - цифровой кодированный сигнал на базе протокола Ethernet TCP/IP и (или) RS-485 - унифицированный токовый сигнал (4 - 20) мА | ±0,02 % от диапазона измерений ±0,05 % от диапазона измерений |
| Пределы допускаемой дополнительной температурной погрешности измерений уровня раздела сред по цифровому кодированному сигналу на каждые 10 °С изменения температуры окружающей среды от температуры нормальных условий (20 °С) | ±0,02 % от диапазона измерений |
| *- конкретный диапазон измерений уровня определяется заказом и записывается в паспорте на уровнемер | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Диапазон температур окружающей среды, °С | от -50 до +55 |
| Диапазон температур контролируемой среды, °С | от -50 до +80 |
| Напряжение питания постоянного тока, В | 24 или 48 |
| Потребляемая мощность, Вт, не более | 10 |
| Срок службы, лет, не менее | 10 |
| Рабочее давление контролируемой среды, МПа, не более* | 6,3 |
| *- конкретное значение определяется заказом и записывается в паспорте на уровнемер | |
наносится на титульный лист паспорта и руководства по эксплуатации типографским способом.
Комплектность средства измерений приведена в таблице 4.
| Таблица 4 - Комплектность средства измерений | ||
| Наименование | Обозначение | Количество |
| Уровнемер многофазный | Insol-90X* | 1 шт. |
| Паспорт | INS0L90X.01.00.000 ПС | 1 экз. |
| Руководство по эксплуатации | INS0L90X.01.00.000 РЭ | 1 экз.** |
| Методика поверки | ||
| Комплект монтажных частей | - | 1 или 2 компл.*** |
| * - числовой шифр Х определяется заказом; ** - на партию уровнемеров, поставляемую в один адрес, и дополнительно - по требованию | ||
| заказчика; *** - определяется заказом. | ||
приведены в разделе 1.3 руководства по эксплуатации.
Приказ Росстандарта от 30 декабря 2019 г. № 3459 Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов
ТУ 26.51.52.120-003-06157257-2021 Уровнемеры многофазные Insol-90X. Технические
условия.
Правообладатель
Общество с ограниченной ответственностью «Инсол» (ООО «Инсол»)
Адрес: 450001, Республика Башкортостан, г. Уфа, ул. Кировоградская, д. 36/2 E-mail: info@insol.su Web-сайт: www.insol.su ИНН 0274922832
| Зарегистрировано поверок | 565 |
| Поверителей | 7 |
| Актуальность данных | 21.11.2024 |
