Трансформаторы напряжения НКФ-110-57У1, 86066-22

86066-22
Трансформаторы напряжения НКФ-110-57У1 (далее по тексту - трансформаторы напряжения) предназначены для преобразования напряжения в электрических цепях переменного тока частотой 50 Гц с целью передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления.
Карточка СИ
Номер в госреестре 86066-22
Наименование СИ Трансформаторы напряжения
Обозначение типа СИ НКФ-110-57У1
Изготовитель ОАО "Производственный комплекс ХК ЭЛЕКТРОЗАВОД", г. Москва (изготовлены в 1974 г.)
Год регистрации 2022
МПИ (интервал между поверками) 8 лет
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Трансформаторы напряжения НКФ-110-57У1 (далее по тексту - трансформаторы напряжения) предназначены для преобразования напряжения в электрических цепях переменного тока частотой 50 Гц с целью передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления.

Описание

Принцип действия трансформаторов напряжения основан на явлении электромагнитной индукции переменного тока.

Трансформаторы напряжения состоят из стержневого магнитопровода, выполненного из электротехнической стали, первичной и вторичных обмоток с высоковольтной изоляцией, конструктивных вспомогательных деталей, соединяющих части трансформаторов напряжения в единую конструкцию. Активная часть трансформаторов напряжения находится в изоляционной покрышке, заполненной трансформаторным маслом и установленной на основание.

Знак поверки наносится на крышку клеммной коробки или на свидетельство о поверке. Заводской номер трансформатора наносится на информационную табличку (шильд) на корпусе.

К трансформаторам данного типа относятся трансформаторы напряжения НКФ-110-57У1 с заводскими номерами №№ 1033852, 1033848, 1033867, 1033777, 1033868.

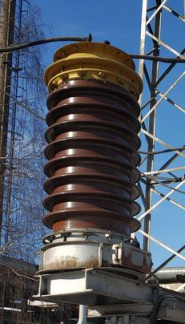

Общий вид трансформатора напряжения представлен на рисунке 1.

Таблица 1 - Метрологические характеристики НКФ-110-57У1

Наименование характеристики

Значение

Заводской номер

1033852, 1033848, 1033867, 1033777, 1033868

Год выпуска

1974

Номинальное напряжение первичной обмотки, кВ

110/V3

Номинальное напряжение вторичной обмотки, В

основн.

100/V3

доп.

100

Номинальная мощность в классах точности, ВА

основн.

0,5

400

доп.

1,0

600

3,0

1200

Предельная мощность *, ВА

2000

Номинальная частота, Гц

50

Примечания:

* - суммарная мощность вторичных основной и дополнительной обмоток.

Таблица 2 - Основные технические характеристики НКФ-110-57У1

Наименование характеристики

Значение

Модификация трансформатора напряжения

НКФ-110-57У1

Условия эксплуатации:

- температура окружающей среды, °С

от -45 до +40

Масса, кг

610

Габаритные размеры (длинахширинахвысота), мм

790x710x1660

Знак утверждения типа

наносится на титульный лист паспорта трансформатора типографским способом. Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество, шт./экз.

Трансформатор напряжения

НКФ-110-57У1

5

Трансформатор напряжения НКФ-110-57У1. Паспорт

-

5

Сведения о методах измерений

приведены в разделе «Общие сведения» паспорта трансформатора напряжения.

Нормативные документы

ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки.

Правообладатель

ОАО «Производственный комплекс ХК ЭЛЕКТРОЗАВОД» (изготовлены в 1974 г.)

Адрес: 107023, г. Москва, ул. Электрозаводская, 21

Зарегистрировано поверок 5
Поверителей 1
Актуальность данных 05.11.2024
