| Номер в госреестре | 86071-22 |
| Наименование СИ | Дефектоскопы ультразвуковые |
| Обозначение типа СИ | DYNARAY |
| Изготовитель | Компания "Zetec Inc.", Канада |
| Год регистрации | 2022 |
| Срок свидетельства | 06.07.2027 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Дефектоскопы ультразвуковые DYNARAY (далее по тексту - дефектоскопы) предназначены для измерений толщины и/или глубины залегания несплошностей, высоты и протяженности между индикациями несплошностей, расстояния энкодером и отношения амплитуд сигналов, отраженных от несплошностей в сварных соединениях и основном материале оборудования, трубопроводов, деталей и прочих изделий из металлов и сплавов.
Принцип действия дефектоскопов основан на возбуждении ультразвуковых колебаний в материале контролируемого объекта и приеме ультразвуковых колебаний, отраженных от дефектов и границ раздела сред.
Конструктивно дефектоскопы выполнены в виде блока электроники подключаемого к персональному компьютеру через разъем Gigabit Ethernet.
Дефектоскопы состоят из электронного блока и подключаемых к нему пьезоэлектрических преобразователей, энкодера и персонального компьютера. На боковой панели дефектоскопа находятся коммутационные гнезда для подключения преобразователей на фазированной решетке, а также общий разъем входа/выхода, разъем для подключения к сети Gigabit Ethernet и разъем энкодера. Возможно подключение традиционных пьезоэлектрических преобразователей через адаптер LEMO, поставляемый по запросу заказчика.
Дефектоскопы используются совместно с преобразователями производства компании Zetec Inc., а также совместно с преобразователями производства компаний Sonotec, Doppler, ООО ТиВиЭн Технолоджи, ООО «ТЦКД Атомкомплект», ООО «АЛТЕК».
Дефектоскопы имеют информационную табличку, на которой нанесено методом печати наименование средства измерения и его заводской номер (буквенно-числовой).

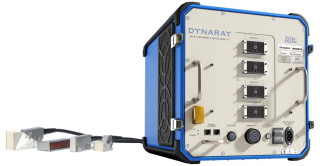

Фотография общего вида, схема пломбировки от несанкционированного доступа и место нанесения заводского номера дефектоскопов приведены на рисунке 1.
Нанесение знака поверки на дефектоскопы невозможно.
Рисунок 1 - Общий вид, схема пломбировки и обозначение места нанесения заводского номера
дефектоскопов ультразвуковых DYNARAY
Метрологически значимое программное обеспечение (далее - ПО) «UltraVision» выполняет функции управления дефектоскопом, обработки результатов измерений, создания и сохранение файлов с данными контроля, протоколов контроля, файлов настроек, формирование отчетов в реальном времени.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | UltraVision |
| Номер версии (идентификационный номер) ПО | Не ниже 3.10R20 |
| Цифровой идентификатор ПО | - |
Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «средний» согласно Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений отношения амплитуд сигналов на входе приёмника дефектоскопа, дБ | от 0 до 30 |
| Пределы допускаемой абсолютной погрешности измерений отношения амплитуд сигналов на входе приёмника дефектоскопа, дБ | ±2 |
| Диапазон измерений толщины и/или глубины залегания несплошностей по стали, мм | от 2 до 500* |
| Наименование характеристики | Значение |
| Пределы допускаемой абсолютной погрешности измерений толщины и/или глубины залегания несплошностей по стали, мм | ±(0,3+0,005 Y), где Y - измеренное значение толщины или глубины залегания несплошности, мм |
| Диапазон измерений высоты между индикациями несплошностей, мм | от 3 до 285 |
| Пределы допускаемой абсолютной погрешности измерений высоты между индикациями несплошностей, мм | ±(0,5+0,005 Н), где Н - измеренное значение высоты между искусственными дефекта, мм |
| Диапазон измерений протяженности между индикациями несплошностей, мм | от 3 до 285 |
| Пределы допускаемой абсолютной погрешности измерений протяженности между индикациями несплошностей, мм | ±(1,5+0,005 X), где X - измеренное значение протяженности между искусственными дефектами, мм |
| Диапазон измерений расстояния энкодером, мм | от 4 до 14000 |
| Пределы допускаемой абсолютной погрешности измерений расстояния энкодером, мм | ±(2+0,001L), где L -измеренное энкодером значение расстояния, мм |
| * Указан максимальный диапазон, диапазон согласно маркировке подключенного преобразователя (в соответствии с ГОСТ Р 50.05.02-2018, таблица 1, 2 и 3) | |
| Таблица 3 - Технические характеристики | |
| Наименования характеристик | Значения |
| Диапазон качания луча преобразователя ФР, ° | от 0 до 89 |
| Диапазон установки усиления, дБ | от 0 до 80 |
| Количество каналов: каналов ФР, шт максимальное число активных каналов ФР, шт | до 256 до 64 |
| Диапазон установки скоростей распространения ультразвука в контролируемом материале, м/с | от 2500 до 7000 |
| Питание осуществляется: - от сети переменного тока с напряжением, В; с частотой, ГЦ; | от 100 до 120 или от 220 до 240 от 50 до 60 |
| Габаритные размеры электронного блока (ширинахвысотахглубина), мм, не более | 394x366x470 |
| Масса электронного блока, кг, не более | 32 |
| Условия эксплуатации: - температура окружающей среды, оС - относительная влажность воздуха при температуре +31 оС, % | от 0 до +45 до 80 |
Знак утверждения типа наносится на титульный лист руководства по эксплуатации и паспорта типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Дефектоскоп ультразвуковой | DYNARAY | 1 шт. |
| Адаптер Lemo | - | 1) |
| Блок управления двигателем Zetec и/или аналоги | - | 2) |
| Ручной/автоматизированный сканер Zetec и/или аналоги | - | 2) |
| Классические ПЭП и/или ПЭП ФР | - | от 1 шт.3) |
| Коммутационный блок | - | 4) |
| Энкодер | - | от 1 шт. 5) |
| USB ключ | - | 1 шт. |
| Переносной кейс | - | 1 шт. |
| Плавкие предохранители | - | 4 шт. |
| Силовой кабель для Северной Америки | - | 1 шт. |
| Силовой кабель для Европы | - | 1 шт. |
| Сетевой кабель | - | 1 шт. |
| Руководство по эксплуатации | ТЦКД.00.001 РЭ | 1 экз. |
| Паспорт | ТЦКД.00.001 ПС | 1 экз. |
| Программное обеспечение UltraVision. Руководство пользователя | ТЦКД.00.001 РП | 1 экз. |
| 1) поставляется по отдельному запросу при необходимости использования классических ПЭП; 2) поставляется по отдельному запросу при необходимости использования автоматизированного ультразвукового контроля с применением механизированного средства перемещения ПЭП; 3) поставляются по отдельному запросу при формировании цели использования дефектоскопа; 4) поставляется по отдельному запросу при необходимости согласования дефектоскопа с фазированными решетками сторонних производителей. 5) количество и тип определяется по отдельному запросу | ||
приведены в документе «Программное обеспечение UltraVision. Руководство пользователя», раздел 11 «Настройка изображений».
Приказ Росстандарта №3383 от 30.12.2019 «Об утверждении Государственной поверочной схемы для средств измерений ослабления напряжения постоянного тока и электромагнитных колебаний в диапазоне частот от 20 Гц до 178,4 ГГц»
Приказ Росстандарта №2840 от 29.12.2018 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 110-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»
Дефектоскопы ультразвуковые DYNARAY. Стандарт предприятия. ТЦКД.00.001 СП
Правообладатель
Компания «Zetec Inc.», Канада
Адрес: 875 boul. Charest Ouest, Suite 100, Quebec, Qc, CANADA G1N 2C9 Телефон: 418-266-3020 Факс: 418-263-3742 Web-сайт: www.zetec.com
| Зарегистрировано поверок | 4 |
| Поверителей | 2 |
| Актуальность данных | 21.11.2024 |
