| Номер в госреестре | 86072-22 |
| Наименование СИ | Косы термометрические |
| Обозначение типа СИ | ТКц-03 |
| Изготовитель | Общество с ограниченной ответственностью "Севербуринструмент" (ООО "Севербуринструмент"), г. Курган |
| Год регистрации | 2022 |
| Срок свидетельства | 06.07.2027 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Косы термометрические ТКц-03 (далее - термокосы) предназначены для измерений температуры грунта в режиме реального времени.
Принцип действия термокос основан на зависимости электрического сопротивления чувствительных элементов электронных цифровых датчиков температуры термокос (далее - датчики температуры) от температуры окружающей среды.
Конструктивно термокосы состоят из кабеля с закрепленными на нем датчиками температуры, помещенными в алюминиевую трубку, и контроллера управления. Датчики температуры состоят из помещенных в единый корпус чувствительного элемента и микроконтроллера, преобразующего сопротивление чувствительного элемента в цифровой код. Цифровой выходной сигнал датчиков температуры преобразуется контроллером управления с дальнейшей передачей по цифровым протоколам во внешние устройства.
Термокосы выпускаются в модификациях, отличающихся количеством датчиков температуры и длиной кабеля.
Структура условного обозначения модификаций термокос:
ТКц-03- 01- □- □
Обозначение типа
Индекс варианта датчика температуры Длина кабеля термокосы Количество датчиков температуры
Заводской номер наносится на маркировочную табличку термокосы любым технологическим способом в виде цифрового кода.
Общий вид термокос с указанием места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунке 1. Нанесение знака поверки на термокосы в обязательном порядке не предусмотрено. Пломбирование мест настройки (регулировки) термокос не предусмотрено.

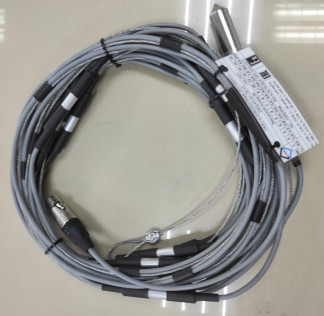

Рисунок 1 - Общий вид термокос с указанием места нанесения знака утверждения типа, места
нанесения заводского номера
Термокосы имеют метрологически значимое программное обеспечение (далее - ПО), встроенное в контроллер управления.
Конструкция термокос исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Метрологические характеристики термокос нормированы с учетом влияния ПО. Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные метрологически значимого ПО термокос приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | ТКц03-1М |
| Номер версии (идентификационный номер ПО), не ниже | 1.0.6 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °С | от -50 до +50 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С: - в поддиапазоне измерений от -3 до +3 °С включ. - в поддиапазонах измерений от -10 до -3 °С не включ. и св. +3 до +10 °С включ. - в поддиапазонах измерений от -25 до -10 °С не включ. и св. +10 до +25 °С включ. - в поддиапазонах измерений от -50 до -25 °С не включ. и св. +25 до +50 °С включ. | ±0,1 ±0,2 ±0,3 ±0,5 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания постоянного тока, В | 3,3 12 (опционально) |
| Количество датчиков температуры термокосы, шт. | от 1 до 127 |
| Длина кабеля с датчиками температуры, м, не более | 300 |
| Расстояние между датчиками температуры, м | в соответствии с ГОСТ 25358-2020 |
| Габаритные размеры контроллера управления (длинахширинахвысота), мм, не более | 150x89x30 |
| Масса контроллера управления и кабеля с датчиками температуры, кг, не более | 10 |
| Рабочие условия измерений: - температура окружающей среды, °С: - для кабеля с датчиками температуры - для контроллера управления - относительная влажность при температуре +40 °С, %, не более - атмосферное давление, кПа | от -50 до +50 от -50 до +50 100 от 84,0 до 106,7 |
| Средняя наработка на отказ, ч | 80000 |
| Средний срок службы, лет | 10 |
| Степень защиты, обеспечиваемая оболочкой по ГОСТ 14254-2015 | IP68 |
наносится на титульные листы паспорта и руководства по эксплуатации типографским способом и на маркировочную табличку термокосы любым технологическим способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Коса термометрическая ТКц-03 | - | 1 шт. |
| Паспорт | ТКЦ-03.00.00.000ПС | 1 экз. |
| Руководство по эксплуатации | ТКЦ-03.00.00.000РЭ | 1 экз. |
| Груз утяжеляющий несъемный* | - | * шт. |
| * Наличие и количество по согласованию с заказчиком. | ||
приведены в разделе 1.6 «Устройство и работа» руководства по эксплуатации ТКЦ-03.00.00.000РЭ.
Нормативные документы, устанавливающие требования к средству измерений
ГОСТ 25358-2020 «Грунты. Метод полевого определения температуры»
ГОСТ 8.558-2009 «Государственная система обеспечения единства измерений (ГСИ). Государственная поверочная схема для средств измерений температуры»
ТУ 26.51.21-008-64477449-2021 «Косы термометрические ТКц-03. Технические условия»
Правообладатель
Общество с ограниченной ответственностью «Севербуринструмент» (ООО «Севербуринструмент»)
Адрес юридического лица: 640003, Курганская область, г. Курган, ул. Коли Мяготина,
д. 39, стр. 10
ИНН 4501225901
