Газоанализаторы PS, 86092-22

Газоанализаторы PS (далее - газоанализаторы) предназначены для измерений содержания кислорода, диоксида углерода, горючих и токсичных газов в воздухе рабочей зоны.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	86092-22
Наименование СИ	Газоанализаторы
Обозначение типа СИ	PS
Изготовитель	Teledyne Gas Measurement Instruments Ltd., Соединенное Королевство Великобритании и Северной Ирландии
Год регистрации	2022
Срок свидетельства	08.07.2027
МПИ (интервал между поверками)	1 год
Стоимость поверки	Узнать стоимость
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

Принцип действия газоанализаторов PS:

- по измерительным каналам объемной доли диоксида углерода, горючих газов -оптический инфракрасный (NDIR), основанный на селективном поглощении молекулами определяемого компонента электромагнитного излучения и измерении интенсивности инфракрасного излучения после прохождения им среды, содержащей определяемый компонент;

- по измерительному каналу горючих газов - термокаталитический, основанный на измерении теплового эффекта от реакции каталитического окисления горючего компонента кислородом воздуха на поверхности каталитически активного чувствительного элемента;

- по измерительным каналам объемной доли кислорода и токсичных газов -электрохимический, основанный на измерении электрического тока, вырабатываемого электрохимической ячейкой в результате химической реакции с участием молекул определяемого компонента;

- по измерительному каналу изобутилена, фосфина и бензола -фотоионизационный, основанный на измерении электрического тока, вызванного ионизацией молекул определяемых компонентов фотонами, излучаемыми источником вакуумного ультрафиолетового излучения. Дополнительно газоанализаторы могут определять любое летучее органическое соединение не указанные в таблице 4, без нормирования погрешности, с потенциалом ионизации менее 10,6 эВ.

Приборы выпускаются в двух модификациях PS200 и PS500, отличающихся внешним видом, функциональным назначением и количеством определяемых компонентов, при этом PS200 имеет следующие сервисные коды моделей - PS211 - PS214, PS221 - PS226, PS231 - PS234, PS241, отличающиеся количеством, типом сенсоров и определяемыми компонентами.

Конструктивно газоанализаторы PS выполнены одноблочными в пластмассовом корпусе. На корпусе размещены: динамик звуковой сигнализации, жидкокристаллический дисплей, клавиатура управления, диффузионный вход сенсоров и индикаторы световой сигнализации, а также клипса для крепления на одежду. В корпусе газоанализатора размещены блок электроники, блок элементов питания и датчики. Газоанализаторы PS200 и PS500 могут иметь до четырех измерительных каналов. Способ отбора пробы - диффузионный или принудительный за счет встроенного побудителя расхода. Газоанализаторы PS обеспечивают срабатывание сигнализации по двум (для всех измерительных каналов за исключением кислорода) или трем (для измерительного канала кислорода) порогам:

- звуковым сигналом;

- светодиодным индикатором;

- вибрационным сигналом тревоги;

- отображением на дисплее символов, обозначающих пороги срабатывания.

Заводской номер наносится на маркировочную наклейку типографским методом

штамповки в виде цифрового кода.

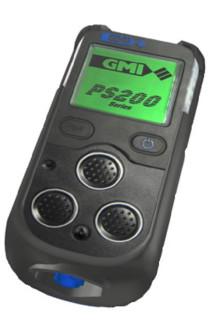

Общий вид газоанализаторов, места нанесения знака утверждения типа, места нанесения серийного номера представлен на рисунках 1 - 2. Нанесение знака поверки на газоанализаторы в обязательном порядке не предусмотрено. Пломбирование газоанализаторов не предусмотрено.

Место нанесения заводского номера (наносится на обратной стороне корпуса газоанализатора)

Место нанесения знака утверждения типа (наносится на обратной стороне корпуса газоанализатора)

Место нанесения знака утверждения типа

©?г|©к

СЛОТОМ KiOIUMMlWMEUiE ^

ига

о о

а) вид спереди

б) вид сзади

Рисунок 2 - Общий вид газоанализаторов PS500 с указанием места нанесения знака утверждения типа, места нанесения заводского номера

Программное обеспечение

Газоанализаторы PS имеют встроенное программное обеспечение (ПО), разработанное изготовителем специально для решения задач измерения объемной доли и довзрывоопасной концентрации определяемых компонентов и сигнализации о достижении пороговых значений в воздухе рабочей зоны.

Встроенное ПО обеспечивает:

- прием, обработку и передачу измерительной информации;

- отображение результатов измерений на жидкокристаллическом дисплее;

- проведение градуировки газоанализаторов;

- регистрацию данных и событий;

- расчет средневзвешенных (за определенный промежуток времени) значений содержания определяемых компонентов;

- срабатывание сигнализации при достижении установленных пороговых значений;

- изменение настроек прибора.

Встроенное ПО газоанализаторов реализует следующие расчетные алгоритмы:

1) непрерывное сравнение текущих результатов измерений с заданными пороговыми значениями срабатывания сигнализации;

2) непрерывную самодиагностику аппаратной части газоанализатора.

Программное обеспечение идентифицируется при включении газоанализатора путем

вывода на экран номера версии.

Газоанализаторы обеспечивают возможность работы с автономным ПО для персонального компьютера «flexiCal Plus software».

Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик газоанализаторов.

Газоанализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - «средний» по Р 50.2.077-2014.

Идентификационные данные ПО газоанализаторов PS приведены в таблицах 1 и 2.

Таблица 1 - Идентификационные данные ПО газоанализаторов PS200

Идентификационные данные	Значение
Идентификационное наименование ПО	PS200
Номер версии (идентификационный номер ПО), не ниже	V1.20
Цифровой идентификатор ПО	-

Таблица 2 - Идентификационные данные ПО газоанализаторов PS500

Идентификационные данные	Значение
Идентификационное наименование ПО	PS500
Номер версии (идентификационный номер ПО), не ниже	03-20
Цифровой идентификатор ПО	-

Таблица 3 - Метрологические характеристики газоанализаторов PS200

Определяемый компонент в зависимости от типа сенсоров	Диапазон показаний объемной доли/ довзрывоопасной концентрации определяемого компонента	Диапазон измерений объемной доли, млн-1, выраженный %/ довзрывоопасной концентрации определяемого компонента, % НКПР	Пределы допускаемой основной погрешности		Значение единицы наименьшего разряда индикатора	Предел допускаемого времени установления показаний Т0,9Д, с	Назначение
			абсолютной, млн-1 выраженной в %, % НКПР	относительной, %
Кислород (O2) электрохимический сенсор	от 0 до 25 %	от 0,1 до 10 % включ. св. 10 до 25 % включ.	±0,6 %	±5 %	0,1 %	20	В
Оксид углерода (CO) электрохимический сенсор	от 0 до 1000 млн 1	от 1 до 20 млн-1 включ. (от 110-4 до 210-3 % включ.)	±2 млн-1 (±2 10-4 %)	-	1 млн 1	25	К
		св. 20 до 1000 млн-1 (св. 210-3 до 0,1 % включ. )	-	±10 %
Сероводород (H2S) электрохимический сенсор	от 0 до 100 млн-1	от 0,1 до 10 млн-1 включ. (от 110-5 до 110-3 % включ.)	±1 млн-1 (±110-4 %)	-	0,1 млн-1	25	К

Определяемый компонент в зависимости от типа сенсоров	Диапазон показаний объемной доли/ довзрывоопасной концентрации определяемого компонента	Диапазон измерений объемной доли, млн-1, выраженный %/ довзрывоопасной концентрации определяемого компонента, % НКПР	Пределы допускаемой основной погрешности		Значение единицы наименьшего разряда индикатора	Предел допускаемого времени установления показаний Т0,9Д, с	Назначение
			абсолютной, млн-1 выраженной в %, % НКПР	относительной, %	Значение единицы наименьшего разряда индикатора	Предел допускаемого времени установления показаний Т0,9Д, с
		св. 10 до 100 млн-1 включ. (св. 110-3 до 110-2 % включ.)	-	±10 %	1 млн-1	40
Горючие газы 1 термокаталитический сенсор	от 0 до 100 % НКПР	от 0 до 50 % НКПР	±5 % НКПР	-	0,1 % НКПР	20	В
Горючие газы 1) оптический инфракрасный сенсор	от 0 до 100 % НКПР	от 0 до 50 % НКПР	±5 % НКПР	-	0,1 % НКПР	20	В
Метан (CH4) термокаталитический сенсор	от 0 до 100 % НКПР	от 0 до 50 % НКПР	±5 % НКПР	-	0,1 % НКПР	20	В
Этан(С2Нб) термокаталитический сенсор	от 0 до 100 % НКПР	от 0 до 50 % НКПР	±5 % НКПР	-	0,1 % НКПР	20	В
Пропан (СэНв) термокаталитический сенсор	от 0 до 100 % НКПР	от 0 до 50 % НКПР	±5 % НКПР	-	0,1 % НКПР	20	В
Бутан (С4Н10) термокаталитический сенсор	от 0 до 100 % НКПР	от 0 до 50 % НКПР	±5 % НКПР	-	0,1 % НКПР	20	В
Пентан (С5Н12) термокаталитический сенсор	от 0 до 100 % НКПР	от 0 до 50 % НКПР	±5 % НКПР	-	0,1 % НКПР	20	В

Определяемый компонент в зависимости от типа сенсоров	Диапазон показаний объемной доли/ довзрывоопасной концентрации определяемого компонента	Диапазон измерений объемной доли, млн-1, выраженный %/ довзрывоопасной концентрации определяемого компонента, % НКПР	Пределы допускаемой основной погрешности		Значение единицы наименьшего разряда индикатора	Предел допускаемого времени установления показаний Т0,9Д, с	Назначение
Определяемый компонент в зависимости от типа сенсоров			абсолютной, млн-1 выраженной в %, % НКПР	относительной, %	Значение единицы наименьшего разряда индикатора	Предел допускаемого времени установления показаний Т0,9Д, с	Назначение
Гексан (C6H14) термокаталитический сенсор	от 0 до 100 % НКПР	от 0 до 50 % НКПР	±5 % НКПР	-	0,1 % НКПР	20	В
Метан (CH4) оптический инфракрасный сенсор	от 0 до 100 % НКПР	от 0 до 50 % НКПР	±5 % НКПР	-	0,1 % НКПР	20	В

Определяемый компонент в зависимости от типа сенсора	Диапазон показаний объемной доли/ довзрывоопасной концентрации определяемого компонента	Диапазон измерений объемной доли, млн-1, выраженный %/ довзрывоопасной концентрации определяемого компонента, % НКПР	Пределы допускаемой основной погрешности		Значение единицы наименьшего разряда индикатора	Предел допускаемого времени установления показаний Т0,9Д, с	Назначение
Определяемый компонент в зависимости от типа сенсора			абсолютной, млн-1 выраженной в %, % НКПР	относительной, %	Значение единицы наименьшего разряда индикатора	Предел допускаемого времени установления показаний Т0,9Д, с	Назначение
Метан (CH4) термокаталитический сенсор	от 0 до 100 % НКПР	от 0 до 50 % НКПР	±5 % НКПР	-	1 % НКПР	15	В
Этан (С2Н6) термокаталитический сенсор	от 0 до 100 % НКПР	от 0 до 50 % НКПР	±5 % НКПР	-	1 % НКПР	15	В
Пропан (СзНв) термокаталитический сенсор	от 0 до 100 % НКПР	от 0 до 50 % НКПР	±5 % НКПР	-	1 % НКПР	15	В
Бутан (С4Н10) термокаталитический сенсор	от 0 до 100 % НКПР	от 0 до 50 % НКПР	±5 % НКПР	-	1 % НКПР	15	В
Пентан (С5Н12) термокаталитический сенсор	от 0 до 100 % НКПР	от 0 до 50 % НКПР	±5 % НКПР	-	1 % НКПР	15	В
Гексан (С6Н14) термокаталитический сенсор	от 0 до 100 % НКПР	от 0 до 50 % НКПР	±5 % НКПР	-	1 % НКПР	15	В

Определяемый компонент в зависимости от типа сенсора	Диапазон показаний объемной доли/ довзрывоопасной концентрации определяемого компонента	Диапазон измерений объемной доли, млн-1, выраженный %/ довзрывоопасной концентрации определяемого компонента, % НКПР	Пределы допускаемой основной погрешности		Значение единицы наименьшего разряда индикатора	Предел допускаемого времени установления показаний Т0,9Д, с	Назначение
Определяемый компонент в зависимости от типа сенсора			абсолютной, млн-1 выраженной в %, % НКПР	относительной, %	Значение единицы наименьшего разряда индикатора	Предел допускаемого времени установления показаний Т0,9Д, с	Назначение
Водород (H2) термокаталитический сенсор	от 0 до 100 % НКПР	от 0 до 50 % НКПР	±5 % НКПР	-	1 % НКПР	15	В
Ацетилен (C2H2) термокаталитический сенсор	от 0 до 100 % НКПР	от 0 до 50 % НКПР	±5 % НКПР	-	1 % НКПР	15	В
Метан (CH4) оптический инфракрасный сенсор	от 0 до 100 % НКПР	от 0 до 50 % НКПР	±5 % НКПР	-	1 % НКПР	15	В
Горючие газы 1) термокаталитический сенсор	от 0 до 100 % НКПР	от 0 до 50 % НКПР	±5 % НКПР	-	0,1 % НКПР	15	В
Горючие газы 1) оптический инфракрасный сенсор	от 0 до 100 % НКПР	от 0 до 50 % НКПР	±5 % НКПР	-	0,1 % НКПР	15	В
Кислород (O2) электрохимический сенсор	от 0 до 25 %	от 0,1 до 5 % включ.	±0,5 %	-	0,1 %	10	В
Кислород (O2) электрохимический сенсор	от 0 до 25 %	св. 5 до 25 % включ.	-	±10	0,1 %	10	В

Определяемый компонент в зависимости от типа сенсора	Диапазон показаний объемной доли/ довзрывоопасной концентрации определяемого компонента	Диапазон измерений объемной доли, млн-1, выраженный %/ довзрывоопасной концентрации определяемого компонента, % НКПР	Пределы допускаемой основной погрешности		Значение единицы наименьшего разряда индикатора	Предел допускаемого времени установления показаний Т0,9Д, с	Назначени е
			абсолютной, млн-1 выраженной в %, % НКПР	относительной, %
Оксид углерода (СО) электрохимический сенсор	от 0 до 1000 млн 1	от 1 до 20 млн-1 включ. (от 110-4 до 210-3 % включ.)	±2 млн-1 (±2 10-4 %)	-	1 млн 1	25	К
		св. 20 до 1000 млн-1 включ. (св. 210-3 до 0,1 % включ.)	-	±10
Сероводород (H2S) электрохимический сенсор	от 0 до 100 млн 1	от 0,1 до 10 млн-1 включ. (от 110-5 до 110-3 % включ.)	±1 млн-1 (±110-4 %)	-	0,1 млн 1	25	К
		св. 10 до 100 млн-1 включ. (св. 110-3 до 110-2 % включ.)	-	±10

Определяемый компонент в зависимости от типа сенсора	Диапазон показаний объемной доли/ довзрывоопасной концентрации определяемого компонента	Диапазон измерений объемной доли, млн-1, выраженный %/ довзрывоопасной концентрации определяемого компонента, % НКПР	Пределы допускаемой основной погрешности		Значение единицы наименьшего разряда индикатора	Предел допускаемого времени установления показаний Т0,9Д, с	Назначени е
			абсолютной, млн-1 выраженной в %, % НКПР	относительной, %
Диоксид серы (SO2) электрохимический сенсор	от 0 до 30 млн 1	от 1 до 5 млн-1 включ. (от 110-4 до 5 10-4 % включ.)	±2 млн-1 (±2 10-4 %)	-	1 млн 1	10	А
		св. 5 до 30 млн-1 включ. (св. 5 10-4 до 3 10-3 % включ.)	-	±20
	от 0 до 100 млн-1	от 1 до 5 млн-1 включ. (от 110-4 до 5 10-4 % включ.)	±2 млн-1 (±2 10-4 %)	-	1 млн-1	10
Хлор (Cl2) электрохимический сенсор	от 0 до 10 млн 1	от 0,1 до 1,0 млн-1 включ. (от 110-5 до 110-4 % включ.)	±0,2 млн-1 (±2 10-5 %)	-	0,1 млн 1	30	А
		св. 1,0 до 10 млн-1 включ. (св. 110-4 до 110-3 % включ.)	-	±20

Определяемый компонент в зависимости от типа сенсора	Диапазон показаний объемной доли/ довзрывоопасной концентрации определяемого компонента	Диапазон измерений объемной доли, млн-1, выраженный %/ довзрывоопасной концентрации определяемого компонента, % НКПР	Пределы допускаемой основной погрешности		Значение единицы наименьшего разряда индикатора	Предел допускаемого времени установления показаний Т0,9Д, с	Назначение
			абсолютной, млн-1 выраженной в %, % НКПР	относительной, %
Аммиак (NH3) электрохимический сенсор	от 0 до 100 млн 1	от 1 до 14 млн-1 включ. (от 110-4 до 1,410-3 % включ.)	±2 млн-1 (±2 10-4 %)	-	1 млн 1	60	К
		св. 14 до 100 млн-1 включ. (св. 1,410-3 до 110-2 % включ.)	-	±15
Оксид азота (NO) электрохимический сенсор	от 0 до 300 млн 1	от 1 до 10 млн-1 включ. (от 110-4 до 110-3 % включ.)	±2 млн-1 (±2 10-4 %)	-	1 млн 1	20	А
		св. 10 до 300 млн-1 включ. (св. 110-3 до 3-10-2 % включ.)	-	±20
Диоксид азота (NO2) электрохимический сенсор	от 0 до 20 млн 1	от 1 до 10 млн-1 включ. (от 110-4 до 110-3 % включ.)	±2 млн-1 (±2 10-4 %)	-	1 млн 1	185	А
		св. 10 до 20 млн-1 включ. (св. 110-3 до 210-3 % включ.)	-	±20

Определяемый компонент в зависимости от типа сенсора	Диапазон показаний объемной доли/ довзрывоопасной концентрации определяемого компонента	Диапазон измерений объемной доли, млн-1, выраженный %/ довзрывоопасной концентрации определяемого компонента, % НКПР	Пределы допускаемой основной погрешности		Значение единицы наименьшего разряда индикатора	Предел допускаемого времени установления показаний Т0,9Д, с	Назначение
			абсолютной, млн-1 выраженной в %, % НКПР	относительной, %
Изобутилен (1-С4Н8) фотоионизационный сенсор	от 0 до 100 млн 2	от 0,1 до 10 млн-1 включ. (от 110-5 до 1 10-3 % включ.)	±2 млн-1 (±2 10-4 %)	-	0,1 млн 1	5	В
		св. 10 до 100 млн-1 включ. (св. 110-3 до 1 10-2 % включ.)	-	±20
	от 0 до 1000 млн 1	от 1 до 100 млн-1 включ. (от 110-4 до 110-2 % включ.)	±20 млн-1 (±2 10-3 %)	-	1 млн 1	5
		св. 100 до 1000 млн-1 включ. (св. 110-2 до 0,1 % включ.)	-	±20
Бензол (С6Н6) фотоионизационный сенсор	от 0 до 20 млн-1	от 0,1 до 1,5 млн-1 (от 110-5 до 1,5 10-4 %)	±0,3 млн-1 (±3 10-5 %)	-	0,1 млн-1	5	А
Фосфин (P№) фотоионизационный сенсор	от 0 до 100 млн 1	от 1 до 10 млн-1 включ. (от 110-4 до 110-3 % включ.)	±2 млн-1 (±2 10-4 %)	-	1 млн 1	5	А
		св. 10 до 100 млн-1 включ. (св. 110-3 до 110-2 % включ.)	-	±20

Определяемый

Диапазон показаний объемной доли/ довзрывоопасной концентрации определяемого компонента

Диапазон измерений объемной доли, млн-1,

Пределы допускаемой основной погрешности

Значение

единицы

наименьшего

разряда

индикатора

Предел

допускаемого

компонент в зависимости от типа сенсора

выраженный %/ довзрывоопасной концентрации определяемого компонента, % НКПР

абсолютной, млн-1 выраженной в %, % НКПР

относительной,

времени

установления

показаний

Т0,9Д, с

Назначение

Характеристика	Значение
Предел допускаемой вариации показаний газоанализатора, в долях от предела допускаемой основной погрешности	0,5
Пределы допускаемой дополнительной погрешности газоанализатора, вызванной изменением температуры окружающей среды в пределах рабочих условий на каждые 10 °С, в долях от предела допускаемой основной погрешности: - по измерительным каналам с термокаталитическим сенсором - по измерительным каналам с оптическим сенсором - по измерительным каналам с электрохимическим сенсором (кроме сенсора кислорода) - по измерительным каналам с электрохимическим сенсором кислорода - по измерительным каналам с фотоионизационным сенсором	±0,5 ±0,5 ±0,3 ±1,0 ±0,5
Время прогрева газоанализаторов, с, не более	30

Таблица 6 - Основные технические характеристики газоанализаторов PS

Характеристика	Значение
Время непрерывной работы газоанализаторов от элементов питания, ч, не менее	18 (8*) 80 (20**)
Габаритные размеры газоанализатора PS500, мм не более:
- высота	140
- ширина	85
- длина	45
Габаритные размеры газоанализатора PS200, мм не более:
- высота	121
- ширина	59
- длина	32
Масса газоанализатора PS500, кг, не более	0,39
Масса газоанализатора PS200, кг, не более	0,19
Нормальные условия измерений:
- температура окружающей среды, °С	от +15 до +25
- относительная влажность, %	от 30 до 80
Рабочие условия измерений:
- диапазон температуры окружающей среды, °С (PS200)	от -40 до +50
- диапазон температуры окружающей среды, °С (PS500)	от -40 до +40
- относительная влажность при температуре +35°С, %	от 5 до 95
Средняя наработка на отказ, ч	20000
Средний срок службы, лет	10
Маркировка взрывозащиты: - газоанализаторы PS200	1Ex ia d IIC T4/T3 Gb X, 0Ex ia IIC T4/T3 Ga X
- газоанализаторы PS500	1Ex ia d IIC T4/T3 Gb X

* - Время непрерывной работы газоанализаторов от элементов питания с использованием датчика с низким энергопотреблением.

** - Время непрерывной работы газоанализаторов от элементов питания с использованием насоса.

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом и на заднюю панель в виде наклейки.

Комплектность

Таблица 7 - Комплектность средства измерений

Наименование	Обозначение	Количество
Газоанализатор PS	-	1 шт.
Комплект ЗИП	-	По заказу
Руководство по эксплуатации	-	1 экз.

Сведения о методах измерений

приведены в разделах 1.1 или 2.1 «Общее описание» руководства по эксплуатации.

Нормативные документы, устанавливающие требования к газоанализаторам PS

Приказ Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 года № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;

ГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие технические условия»;

Постановление Правительства РФ от 16.11.2020 № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений».

Правообладатель

Teledyne Gas Measurement Instruments Ltd., Соединенное Королевство Великобритании и Северной Ирландии

Место нахождения и адрес юридического лица: Inchinnan Business Park, Renfrew, Scotland, PA4 9RG, Соединенное Королевство Великобритании и Северной Ирландии
