Преобразователи измерительные Е8, 86105-22

86105-22
Преобразователи измерительные Е8 (в дальнейшем - ИП, преобразователи, приборы, Е8), предназначены для линейного преобразования входного сигнала в унифицированный выходной сигнал постоянного, переменного тока, напряжения постоянного тока, цифровой код для передачи по интерфейсам RS-485, USB, Ethernet, измерений и отображения результатов измерений на внешнем показывающем устройстве (в дальнейшем - ПУ), выполнения функции телесигнализации и телеуправления.
Карточка СИ
Номер в госреестре 86105-22
Наименование СИ Преобразователи измерительные
Обозначение типа СИ Е8
Изготовитель ООО "Энерго-Союз", Республика Беларусь
Год регистрации 2022
Срок свидетельства 24.05.2026
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Преобразователи измерительные Е8 (в дальнейшем - ИП, преобразователи, приборы, Е8), предназначены для линейного преобразования входного сигнала в унифицированный выходной сигнал постоянного, переменного тока, напряжения постоянного тока, цифровой код для передачи по интерфейсам RS-485, USB, Ethernet, измерений и отображения результатов измерений на внешнем показывающем устройстве (в дальнейшем - ПУ), выполнения функции телесигнализации и телеуправления.

ИП применяются для контроля температуры, токов и напряжений постоянного и переменного тока, частоты переменного тока, активной, реактивной мощностей однофазных и трехфазных, четырехпроводных и трехпроводных цепей в электрических сетях и установках, для комплексной автоматизации объектов электроэнергетики, в автоматизированных системах управления технологическими процессами.

Описание:

По связи между входными и выходными цепями ИП относятся к преобразователям без гальванической связи. ИП обеспечивают гальваническое разделение между корпусом и цепями входа, выхода, питания.

ИП предназначены для включения как непосредственно, так и через внешние шунты, первичные преобразователи, внешние измерительные трансформаторы тока (далее - ТТ), напряжения (далее - ТН).

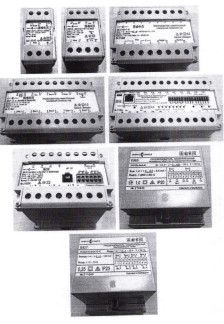

ИП выполняются в пластмассовых корпусах, предназначенных для навесного монтажа на щитах и панелях с передним присоединением монтажных проводов и для установки на DIN-35.

По числу и виду преобразуемых входных сигналов ИП могут быть одноканальными и многоканальными, в зависимости от заказа потребителя.

В зависимости от модификации, ИП отличаются диапазоном и типом преобразуемой величины, количеством и типом аналоговых (цифровых) выходов, напряжением питания.

ИП могут иметь модули расширения: внешние ПУ (E8DU), аналоговые выходы (Е8АО). модуль дискретных входов (E8DI), выходов (E8DO).

В зависимости от заказа потребителя ИП могут иметь порт USB, используемый при настройке, интерфейсы Ethernet, интерфейсы RS-485, часы реального времени (RTC), интерфейс NFC. ИП могут иметь дискретные входы (01)/выходы (DO) суммарным количеством не более 8. Передача состояния дискретных входов обеспечивается по цифровым интерфейсам.

Выбор протокола обмена осуществляет потребитель на месте подключения.

Преобразователи измерительные Е8 изготавливаются в модификациях, отличающихся функциональным назначением, техническими характеристиками и конструкцией.

Преобразователи измерительные Е8 выполняются в следующих модификациях:

1)    Е802 - для термопреобразователей сопротивления;

2)    Е827 - переменного тока и напряжения переменного тока;

3)    Е810 - многофункциональный;    v, , -

4)    Е842 - переменного тока;

5)    Е843 - напряжения переменного тока:

6)    Е848 - активной мощности переменного тока

7)    Е849 - мощности переменного тока;

8)    Е850 - перегрузочный переменного тока;

9)    Е851 - суммирующий постоянного тока;

10)    Е854 - переменного тока;

11)    Е855 - напряжения переменного тока;

12)    Е856 - постоянного тока;

13)    Е857 - напряжения постоянного тока;

14)    Е858 - частоты переменного тока;

15)    Е859 - активной мощности переменного тока;

16)    Е860 - реактивной мощности переменного тока;

17)    Е865 - напряжения обратной последовательности фаз.

Измеряемые параметры ИП указаны в таблице 1.

Таблица 1 - Измеряемые параметры Е8

Описание

Измеряемые параметры

Е802

Сопротивление термопреобразователей сопротивления (R)

Е810

Действующее значение напряжения фазы (Ua, Ub, Uc), действующее значение между фазного напряжения (Uab, Ubc, Uca), действующее значение тока фазы (1а, Ib, 1с), частота сети (F), активная мощность по фазе и трехфазной системы (Ра, РЬ, Рс, Р), реактивная мощность по фазе и трехфазной сети (Qa, Qb, Qc, Q), полная мощность по фазе и трехфазной сети (Sa, Sb, Sc, S), действующее значение тока и напряжения нулевой последовательности (Io, Uo), вычисление коэффициента мощности фазный и трехфазной системы (cos фа, cos фв, cos фс, cos ф)

Е827

Действующее значение переменного тока (I)

Действующее значение напряжения переменного тока (U)

Е842

Средневьшрямленное значение переменного тока (1св)

Е843

Средневыпрямленное значение напряжения переменного тока (Пев)

Е848

Активная мощность по фазе и трехфазной системы (Ра, Pb, Рс, Р)

Е849

Активная мощность по фазе и трехфазной системы (Ра, Pb, Рс, Р), реактивная мощность по фазе и трехфазной сети (Qa, Qb, Qc, Q), полная мощность по фазе и трехфазной сети (Sa, Sb, Sc, S)

Е850

Действующее значение переменного тока (I)

Е851

Постоянный ток (I)

Е854

Действующее значение переменного тока (I)

Е855

Действующее значение напряжения переменного тока (U)

Е856

Постоянный ток (I, Irms)

Е857

Постоянное напряжение (U, Urms)

Е858

Частота напряжения переменного тока (F)

Е859

Активная мощность трехфазной сети (Р)

Е860

Реактивная мощность трехфазной сети (0)

Е865

Действующее значение напряжения переменного тока (U)

Схема условного обозначения модификаций преобразователей измерительных Е8 для записи при заказе и технической документации:

Е802

х-х-х-х-х-х

1 2

3 1012 1415 16

Е810

Х/Х-Х-Х-Х-Х-Х

1 2

4 5 101214 1516

Е827

Х-5шА-Х-1С

1 2

6 11 13 16

Е842

X-X-IC

1 2

4 10 16

Е843

X-X-IC

1 2

5 1016

Е848

Х/Х-Х-Х-Х-Х-Х

1 2

4 5 10121415 16

Е849

Х/Х-Х-Х-Х-Х-Х

1 2

4 5 1012141516

Е850

х-1-Ш

1 2

4 10 16

Е851

Х-Х-Х

1 2

7 10 16

Е854

Х-Х-Х-Х-Х-Х

1 2

4 10121415 16

Е855

Х-Х-Х-Х-Х-Х

1 2

5 1012141516

Е856

Х-Х-Х-Х-Х-Х

1 2

7 10121415 16

Е857

Х-Х-Х-Х-Х-Х

1 2

8 10121415 16

Е858

Х/Х-Х-Х-Х-Х-Х

1 2

9 5 10 12 14 15 16

Е859

Х/Х-Х-Х-Х-Х-Х

1 2

4 5 1012 141516

Е860

Х/Х-Х-Х-Х-Х-Х

1 2

4 5 10121415 16

Е865

100V/2c-5mA-IC

1 2

5 11 16

2 - код модификации согласно таблице 2. Таблица 2 - Код модификации_

Код в шифре модификации

Значение

02

Преобразователь измерительный для термопреобразователей сопротивления

10

Преобразователь измерительный многофункциональный

27

Преобразователь измерительный переменного тока и напряжения переменного тока

42

Преобразователь измерительный переменного тока

43

Преобразователь измерительный напряжения переменного тока

48

Преобразователь измерительный активной мощности переменного тока

49

Преобразователь измерительный мощности переменного тока

50

Преобразователь измерительный перегрузочный переменного тока

51

Преобразователь измерительный суммирующий постоянного тока

54

Преобразователь измерительный переменного тока

55

Преобразователь измерительный напряжения переменного тока

56

Преобразователь измерительный постоянного тока

57

Преобразователь измерительный напряжения постоянного тока

58

Преобразователь измерительный частоты переменного тока

59

Преобразователь измерительный активной мощности переменного тока

60

Преобразователь измерительный реактивной мощности переменного тока

65

Преобразователь измерительный напряжения обратной последовательности фаз

3 - код применяемого термодатчика (далее - ТС) в соответствии с таблицей 3. Таблица 3 - Код термодатчика ИП (Е802)    __

Код при заказе, применяемого термодатчика (ГОСТ 6651-2009)

ИП с выходным аналоговым сигналом

ИПс

выходным

цифровым

сигналом

Диапазон измерений, °С

Диапазон изменений выходного аналогового сигнала, шА

Диапазон измерений, °С

Pt.100 (платиновый Pt, а = 0,00385 “С'1, Ro= 100 Q) Pt.50 (платиновый Pt, а = 0,00385 "С'1, Ко = 50 О) П.100 (платиновый П, а = 0,00391 ”C!,Ro=100Q) П.50 (платиновый П, а = 0,00391 Т'1, Ro = 50 О)

При подключении настраивается диапазон длиною не менее 100, в промежутке от минус 100 до 320 (дискретность 10)

-5-0-5;

0-5;

4-20;

0-20;

С

от минус 100

до 320

Код при заказе, применяемого термодатчика (ГОСТ 6651-2009)

ИП с выходным аналоговым сигналом

ИПс

выходным

цифровым

сигналом

Диапазон измерений, °С

Диапазон изменений выходного аналогового сигнала, тА

Диапазон измерений, °С

М1.100 (медный М, а = 0,00426 “С'1, Ro = 100 Я) Ml.50 (медный М, а = 0,00426 "С"1, Ro = 50 П) М2.100 (медный М, а = 0,00428 *Cl, Ro= 100 О) М2.50 (медный М, а = 0,00428 °С !, Ro = 50 О) Н.100 (никелевый Н, а = 0,00617 ‘С’1, Ro= 100 П)

от минус 50 до 50

-5-0-5; 4 - 12 - 20; 0-10-20; С

от минус 50 до 150

отО до 150

0-5;

4-20;

0-20;

С

Примечания:

1.    С - универсальный аналоговый выход: возможность переключения диапазона выходного аналогового сигнала между всеми значениями.

2.    Для многоканальных ИП с одинаковыми каналами через дробь указывается количество каналов, например, Pt.l00/2c, Ml .100/Зс.

3.    Для многоканальных ИП с разными каналами через дробь указывается входной параметр, например, Pt.100/ Pt.50/n.l00, Ml.lOO/H.lOO.

4.    Сопротивление подводящих проводников не более 60 Q.

4 - код номинального значения входного сигнала переменного тока согласно таблице 4. При подключении через измерительный трансформатор тока, коэффициент трансформации указывается дополнительно (см. пример заказа на листе 11).

О

Таблица 4 - Код входного сигнала переменного тока (Е810, Е842, Е848, Е849, Е850,

~~—• >----->.....-..............-.....-.............-..........-............-.............................................

Код в шифре модификации

Значение

...А

... А

Пример:

1 А

5 А

где ... - номинальное значение входного сигнала, А.

Примечания:

1.    Для одноканальных и многоканальных Е854 с одинаковыми каналами через дробь указывается количество каналов, например, 1А/1с; 2,5А/2с; 5А/Зс.

2.    Для многоканальных Е854 с различными каналами указываются номинальные значения для каждого канала через дробь, например, 1 А/2,5 А/5 А.

3.    ИП модификации Е854 могут быть многопредельными. Такие модификации имеют диапазоны входных сигналов, А: 0 - 0,5; 0 - 1; 0 - 2,5; 0-5. Переключение диапазонов входного сигнала на любой из диапазонов осуществляется через любой цифровой интерфейс (RS-485, Ethernet, NFC, USB). Для таких модификаций указывается через дробь 1т, 2т и Зт для одно-, двух- и трехканальных многопредельных ИП соответственно, например, 5А/1т, где 0 - 5 А диапазон, усташи!бШмй на входе по умолчанию,_ • К 'У: 1 я/5 Е..Р II.А,

5 - код номинального значения входного сигнала напряжения переменного тока (для Е810, Е855 с объединенной нейтралью» Е848, Е849, Е859, Е860 - линейное значение) согласно таблице 5. При подключении через измерительный трансформатор напряжения, коэффициент трансформации указывается дополнительно (см. пример заказа на листе 11).

Таблица 5 - Код входного сигнала напряжения переменного тока (Е810, Е843, Е848, Е849, Е855, Е858, Е859, Е860, Е865)__

—■ ■ ’ “У..'*:» ,

Код в шифре модификации

Значение

...V

... V

Пример:

125V

125 V

500V

500 V

где ... - номинальное значение входного сигнала.

Примечания:

1.    Для одноканальных и многоканальных с одинаковыми каналами через дробь указывается количество каналов, например, 125V/lc; 125V/2c; 250V/3c.

2.    Для Е855 с объединенной нейтралью через дробь указывается Зп, например, 60V/3n; 380V/3n.

О

3.    Для многоканальных Е855 с различными каналами указываются номинальные значения для каждого канала через дробь, например, 125V/250V/500V.

4.    ИП модификации Е855 могут быть многопредельными. Такие модификации имеют диапазоны входных сигналов, V: 0 - 125, 0 - 250, 0 - 500, 75 - 125, 150 - 250, Переключение диапазонов входного сигнала на любой из диапазонов осуществляется через любой цифровой интерфейс (RS-485, Ethernet, NFC, USB). Для таких модификаций указывается через дробь lm, 2т и Зт для одно-, двух- и трехканальных многопредельных ИП соответственно, например, 250\71т„где 0 - 250 V диапазон, установленный на входе по умолчанию. Для многопредельных с объединенной нейтралью через дробь указывается Зтп, например, 125V/3mn; 500V/3mn._

6 - код значения входного сигнала переменного тока и напряжения переменного тока для Е827, согласно таблице 6.

о

Таблица 6 - Код входного сигнала переменного тока и напряжения переменного

тока (Е827)

Код в шифре модификации

Значение

Диапазон измерений входного сигнала

Номинальное

значение

входного

сигнала

Диапазон изменений

выходного сигнала, тА

в рабочем режиме

в режиме перегрузки

в рабочем режиме

в режиме перегрузки

0

1

>

-

1 А

0-5

-

0-5 А

5 А

100V/130V

0-100V

100-130 V

100 V

5,0-6,5

20А

0-20 А

1 А

_

1

о

40А

0-40 А

50А

0-50 А

100 А

-

0-100 А

5 А

Код в шифре модификации

начение

Диапазон измерений входного сигнала

Номинальное

значение

входного

сигнала

Диапазон изменений

выходного сигнала, тА

в рабочем режиме

в режиме перегрузки

в рабочем режиме

в режиме перегрузки

10А

0- 10 А

*

10 А

0-5

1 А/20 А

0-1 А

1 -20 А

1 А

5-100

5А/100А

0-5 А

5-100 А

5 А

1А5А/20А100А

0-1 А; 0-5 А

I - 20 А; 5 -100 А

1;

5 А

100V400V

0- 100; 0-400 V

_

100; 400V

-

100V

0-100

100 V

400V

0 - 400 V

400 V

5А/50А

0-5 А

5-50 А

5 А

5-50

220V/286V

0-220 V

220-286 V

220 V

5,0-6,5

380V/494V

0-380 V

380-494 V

380 V

Примечания:

1.    Входной сигнал от 20 А является только перегрузочным режимом.

2.    Через дробь указывается количество каналов, например, 5 А/1 с; 380У/494У/4с.

Таблица 7 - Код входного сигнала постоянного тока (Е851, Е856)

Код в шифре модификации

7 - код диапазона измерений входного сигнала постоянного тока согласно таблице 7.

Значение

а.. .ЬтА или а..,bmV для однополярного а,,,с...ЬтА или a...c,..bmV для двуполярного _входных сигналов_ а - b тА или a-b raV

- с - b тА или а - с - b mV

Пример:

4-20 тА

-5-0-5 тА

-75 - 0 - 75 mV

4...20тА

-5...0.,.5тА

-75...0..,75mV

где а - нижнее значение диапазона измерений входного сигнала, тА (mV); b - нижнее значение диапазона измерений входного сигнала, тА (mV);

О

с - логический ноль при двуполярном входном сигнале, тА (тУ). _

Примечания:

1.    Для одноканальных ИП и многоканальных с одинаковыми каналами через дробь указывается количество каналов, например, 0,..5тА/1с; 4.,.20тА/Зс.

2.    Для многоканальных Е856 с различными диапазонами каналов указываются диапазоны через дробь, например, 4..,12...20mA/0...75mV/0...5mA.

3.    ИП модификации Е856 могут быть многопредельными. Такие модификации имеют диапазоны входных сигналов: 0 — 5; 4 — 20; 0 — 20; -5 — 0 — 5 тА или 0 - 60; -60 - 0 - 60; 0-75;-75-0~ 75; 0-150;-150-0-150 mV. Переключение диапазонов входного сигнала на любой из диапазонов осуществляется через любой цифровой интерфейс (RS-485, Ethernet, NFC, USB). Для таких модификаций указывается через дробь 1т, 2т и Зт для одно-, двух- и трехканальных многопредельных ИП соответственно, например, Q.,.5mA /1т, где 0 - 5 тА диапазон, установленный на входедо умолчанию,__

8 - код диапазона измерений входного сигнала постоянного напряжения, согласно таблице 8.

Таблица 8 - Код входного сигнала напряжения постоянного тока (E8S7)

Код в шифре модификации

Значение

а.. .bV для однополярного а... с... bV для двуполярного входных сигналов

a-bV a-c-bV

Пример:

0...150V

0 - 150 V

-1000...0...1000V

-1000-0-1000 V

где а - нижнее значение диапазона измерений входного сигнала, V; b - нижнее значение диапазона измерений входного сигнала, V; с - логический ноль при двуполярном входном сигнале, V.

Примечания:

1.    Для одноканальных ИП и многоканальных с одинаковыми каналами через дробь указывается количество каналов, например, 0...150V/lc; 0...250V/3c.

2.    Для многоканальных ИП с различными диапазонами каналов указываются (до трех) С") j диапазоны через дробь, например, 0... 150V/0...250V/-1...0., .1V.

3.    ИП модификации Е857 могут быть многопредельными. Такие модификации имеют диапазоны входных сигналов, V: 0 - 60; 0 - 100; 0- 150; 0- 250; 0 - 500. Переключение диапазонов входного сигнала на любой из диапазонов осуществляется через любой цифровой интерфейс (RS-485, Ethernet, NFC, USB). Для таких модификаций указывается через дробь 1т, 2т и Зт для одно-, двух- и трехканальных многопредельных ИП соответственно, например, 0.. .150V /1т, где 0 -150 V диапазон, установленный на входе по умолчанию._

О

9 - код диапазона измерений входного сигнала частоты согласно таблице 9. Таблица 9 - Код входного сигнала частоты (Е858)

Код в шифре модификации

Значение

a...bHz

a-b Hz

Пример:

45... 55Hz

45 - 55 Hz

55...65HZ

55 - 65 Hz

где а - нижнее значение диапазона измерений входного сигнала, Hz; b - верхнее значение диапазона измерений входного сигнала, Hz.

10-код аналогового выхода постоянного тока или напряжения постоянного тока, где количество символов соответствует количеству выходов согласно таблице 10.

Таблица 10

~ Код аналоговых выходов ИП

Код в шифре модификации

Значение

X

отсутствует

1

0-5 тА

2

4-20 тА

3

4-12-20 тА

4

0 - 2,5 - 5 тА

5

-5-0-5 тА

6

0-20 тА

7

0-10-20 тА

8

0-5 V

9

0

1

о

<

3

ВЕР i - А .

ПЧ 1 „щщ [ г

Код в шифре модификации

Значение

А

-5-0-5 V

В

-10-0-10V

С

универсальный аналоговый выход - аналоговый выход с возможностью переключения выходного аналогового сигнала (все исполнения с кодом от 1 до 7)

С опцией быстродействия дополнительно через дробь указывается F, например, 111/F; C/F. По отдельному заказу возможно изготовление ИП с разным временем установления выходного аналогового сигнала.

11 - код выходного аналогового сигнала переменного тока согласно таблице 11.

Таблица 11 - Код выходного аналогового сигнала переменного тока (Е827, Е865)

Код в шифре модификации

Значение

Диапазон измерений входного сигнала

Номинальное

значение

входного

сигнала

Диапазон изменений выходного сигнала, тА

в рабочем режиме

в режиме перегрузки

в рабочем режиме

в режиме перегрузки

5шА

0-1 А

1 А

0-5

-

0-5 А

5 А

0-100V

100-130 V

100 V

5,0-6,5

0-20 А

1 А

-

0-5

0-40 А

0-50 А

0 - 100 А

5 А

0- 10 А

10 А

0-5

-

0-1 А

1 -20 А

1 А

5-100

0-5 А

5-100 А

5 А

0-1 А; 0-5 А

1-20 А; 5-100 А

1;

5 А

0- 100; 0 - 400 V

100; 400V

-

0-5 А

5-50 А

5 А

5-50

0 - 220 V

220 - 286 V

220 V

5,0-6,5

0 - 380 V

380-494 V

380 V

12 - код наличия цифровых интерфейсов RS-485, Ethernet согласно таблице 12.

Код в шифре модификации

Значение

Количество портов RS-485

Количество портов Ethernet

X

отсутствуют

R1

1

R2

2

-

R3

3

Е1

1

Е2

2

R1E1

1

R2E1

2

1

R3E1

3

„..A,-. ..U...,,,,,,,

Код в шифре модификации

Значение

Количество портов RS-485

Количество портов Ethernet

R1E2

1

2

R2E2

2

R3E2

3

Таблица 13 - Код сопротивления нагрузки (Е827)

Диапазон измерений входного сигнала

Диапазон изменений выходного сигнала, шА

Код в шифре модификации

Значение, О

в рабочем

в режиме

в рабочем

в режиме

режиме

перегрузки

режиме

перегрузки

0-1 А

300

300 ± XI

0-5 А

1000

1000 ±хз

0-5

300

300 ± XI

0-100V

100-130 V

5,0 - 6,5

800

1000

800 ±Х2 1000±ХЗ

-

0-20 А

_

0-40 А

0-5

0- 50 А

300

300 ± XI

_

0-100 А

0- 10 А

0-1 А

1 -20 А

70

10-70

0-5 А

5-100 А

5-100

300

300 ± XI

0-1; 0-5 А

1-20;

5 -100 А

0-5

70

10-70

0-100; 0 - 400 V

800

800 ±Х2

0-5 А

5 -50 А

5-50

70

10-70

0-220 V

220-286 V

5,0 - 6,5

800

800 ±Х2

0-380 V

380 - 494 V

1000

1000 ±ХЗ

где XI = ЗП, Х2 = 8 О, ХЗ =

10 О для ИП класса 0,25;

XI =90, Х2 = 24 0, Х3 =

30 О для ИП класса 0,5;

XI = 30Q, Х2 *= 80 О, Х3 =

100 О для ИП класса 1,0.

Таблица 14 - Код наличия интерфейсов NFC USB, часов реального времени RTC

Код в шифре модификации

Значение

наличие порта NFC

наличие порта USB I наличие RTC

X

отсутствуют

N

+

_

-

и

+

-

Т

_

+

NU

+

+

-

NT

+

+

ит

+

+

NUT

+

...........-............

Т! F: -

го-С-;

С.С. Власенко

13-код номинального значения сопротивления нагрузки для Е827 согласно таблице 13,

о

о

14 - код наличия интерфейсов NFC, USB, часов реального времени RTC согласно таблице 14,

от

15 - код наличия дискретных входов (DI), выходов (DO) согласно таблице 15. Таблица 15 - Код наличия дискретных входов, выходов__

Код в шифре ; модификации

Значение

Код в шифре модификации

“ —

Значение

Код в шифре модификации

Значение

X

отсутствуют

20

2 входа

42

4 входа, 2 выхода

02

2 выхода

22

2 входа, 2 выхода

44

4 входа, 4 выхода

04

4 выхода

24

2 входа, 4 выхода

60

6 входов

06

6 выходов

26

2 входа,

6 выходов

62

6 входов, 2 выхода

08

8 выходов

40

4 входа

80

8 входов

По умолчанию встроенное питание дискретных входов 24 V. По отдельному заказу возможно исполнение с 12 или 48 V, в таком случае указывается питание дополнительно через дробь, например, 44/12V; 44/48V

16 - код питания прибора в соответствии с таблицей 16. Таблица 16 - Питание ИП__

Код в шифре модификации

Значение

...AC/DC

универсальное питание от источника напряжения переменного (частотой 50; 60 Hz) тока от 85 до 264 V (номинальное значение в диапазоне от 95 до 240 V) или напряжения постоянного тока от 100 до 300 V (номинальное значение в диапазоне от 110 до 250 V), вместо ... указывается номинальное значение

...АС

от источника напряжения переменного (частотой 50, 60 Hz) тока номинальным значение в диапазоне от 110 до 240 V, предельное отклонение напряжения питания от номинального значения ± 10%, вместо... указывается номинальное значение

5DC

от источника напряжения постоянного тока от 4,5 до 5,5 V, номинальным значением 5 V

12DC

от источника напряжения постоянного тока от 9 до 18 V, номинальным значением 12 V

24DC

от источника напряжения постоянного тока от 18 до 36 V, номинальным значением 24 V

48DC

от источника напряжения постоянного тока от 36 до 72 V, номинальным значением 48 V

1C

от измерительной цепи

Пример записи преобразователя измерительного мощности переменного тока, измеряющим активную и реактивную мощности пофазно, с аналоговыми выходами 0-5 тА и -5 - 0- 5 тА, одним портом RS-485, подключаемый через измерительный трансформатор тока с коэффициентом трансформации 100/5 и трансформатор напряжения с коэффициентом 6000/100 и питанием от сети переменного тока напряжением 230 V в других документах и при заказе:

О

Е849 5А/100V-15-R1 -х-х-230АС, 100/5,6000/100 ТУ BY 300521831.018-2021.

Пример записи преобразователя измерительного переменного тока трехканального, с входным сигналом 0 — 5 А по трем каналам, с тремя универсальным аналоговыми выходами, с одним цифровым выходом

четыре дискретных входа и четыре дискретных выхода, с питанием от сети переменного тока напряжением 230 V в других документах и при заказе:

Е854 5А/3c-CCC-R 1Е1 -х-44-230АС ТУ BY 300521831.018-2021.

Пример записи преобразователя измерительного напряжения постоянного тока двухканального, с входным сигналом 0-500 V по каждому каналу, двумя аналоговыми выходами 0-20 тА и питанием от сети переменного или постоянного тока напряжением 230 V в других документах и при заказе:

Е857 0.,.500V/2c-66-x-x-x-230AC/DC ТУ ВУ 300521831.018-2021.

Пример записи преобразователя измерительного частоты переменного тока с входом 100 V, диапазоном измерений частоты от 45 до 55 Hz, с аналоговым выходом 4-20 тА и питанием от сети переменного или постоянного тока напряжением 230 V в других документах и при заказе:

Е858 45...55Hz/l 00V-2-x-x-x-230AC/DC ТУ BY 300521831.018-2021.

Общий вид преобразователей Е8 представлен на фотографиях в приложении 1.

Рисунок с указанием мест для нанесения знака поверки представлен в приложении 2 настоящего описания типа.

о

Обязательные метрологические требования:

Диапазоны измерений ИП указаны в таблице 17, пределы основной допускаем приведенной погрешности указаны в таблице 18, диапазоны изменений выходного аналогового сигнала указаны в таблице 19.

Таблица 17 - Диапазоны измерений входного сигнала__

Значение

ИП

сопротивление ТС:

-    для ИП с выходным цифровым сигналом, в зависимости от типа ТС;

Ml.100- от 78,70 до 163,90 О (от минус 50 *С до 150 *С);

Ml.50 - от 39,35 до 81,95 ft (от минус 50 ’С до 150 *С);

М2.100 - от 78,46 до 164ДО ft (от минус 50 'С до 150 ’С);

М2.50 - от 39,23 до 82,10 0 (от минус 50 °С до 150 ’С);

Н.100-от 74,21 до 198,68 ft (от минус 50 "С до 150 *С);

Pt.100 - от 60,26 до 219,15 ft (от минус 100 'С до 320 "С);

О

Pt.50 - от 30,13 до 109,57 П (от минус 100 °С до 320 ’С);

П.100-от 59,64 до 221,03 ft (отминус 100 *С до 320 ’С);

-    для ИП с выходным аналоговым сигналом и ТС типа Pt, П!):

Pt.100 - от 60,26 до 219,15 ft (от минус 100 “С до 320 *С);

Pt.50 - от 30,13 до 109,57 ft (от минус 100 ’С до 320 “С);

Е802

П.100-от 59,64 до 221,03 ft (от минус 100 *С до 320 *С);

-    для ИП с однополярным выходным аналоговым сигналом и ТС типа М, Н: Ml.100 - от 100,00 до 163,90 ft (от 0 “С до 150 ‘С);

Ml.50 - от 50,00 до 81,95 ft (от 0 *С до 150 ’С);

М2.100 - от 100 до 164ДО ft (от 0 *С до 150 *С);

М2.50 - от 50,00 до 82,10 ft (от 0 'С до 150 ‘С);

Н.100- от 100,00 до 198,68 ft (от 0 *С до 150 *С)

-    для ИП с двуполярным выходным аналоговым сигналом и ТС типа М, Н: Ml.100 - от 78,70 до 121,30 ft (от минус 50 ’С до 50 ’С);

Ml.50 - от 39,35 до 60,65 ft (от минус 50 *С до 50 *С);

М2.100 - от 78,46 до 121,40 ft (от минус 50 'С до 50 ‘С);

М2.50 - от 39,23 до 60,70 ft (от минус 50 *С до 50 *С);

Н.100 - от 74,21 до 129,17 ft (от минус 50 ‘С до 50 *С)

Щ

ИП

Значение

Е810

переменный ток: от 0 до Ihom^; напряжение переменного тока:

-    по умолчанию от 0 до Uhom3);

-    по отдельному заказу возможно исполнение ИП с нижним значением входного сигнала отличным от нуля, в таком случае в коде указывается диапазон от нижнего значения входного сигнала до номинального значения входного сигнала, например, для диапазона от 80 до 120 V3) - в коде модификации указывается 80...120V);

частота: от 45 до 65 Hz

Е827

переменный ток:

от 0 до 1ном в рабочем режиме;

от 0 до 20 А; от 0 до 40 А; от 0 до 50 А; от 0 до 100 А; от 1 до 20 А; от 5 до 100 А; от 5 до 50 А в режиме перегрузки

напряжение переменного тока:

от 0 до Uhom в рабочем режиме;

от Uhom до 1,3 Uhom в режиме перегрузки

Е842,

Е850

переменный ток: от 0 до 1иом

Е843

напряжение переменного тока: от 0 до Uhom

Е848,

Е849,

Е859,

Е860

переменный ток:

-    по умолчанию от 0 до 1ном2);

-    по отдельному заказу возможно исполнение двупредельного ИП с дополнительным диапазоном входного сигнала: от 0 до 1номг2\ где 1ном2 - 1ном/2;

напряжение переменного тока:

-    по умолчанию от 0 до Uhom3*;

-    по отдельному заказу возможно исполнение ИП с нижним значением входного сигнала отличным от нуля, в таком случае в коде указывается диапазон от нижнего значения входного сигнала до номинального значения входного сигнала, например, для диапазона от 80 до 120 V3} - в коде модификации указывается 80...120V)

Е851

постоянный ток: от 0 до 5; от -5 до 0 до 5 тА

Е854

переменный ток:

-    по умолчанию от 0 до 1ном2};

-    по отдельному заказу возможно исполнение ИП с нижним значением входного сигнала отличным от нуля, в таком случае в коде указывается диапазон от нижнего значения входного сигнала до номинального значения входного сигнала, например, для диапазона от 2,5 до 5 А2’ - в коде модификации указывается 2,5...5А)

-    по отдельному заказу возможно исполнение двупредельного ИП с дополнительным диапазоном входного сигнала: от 0 до 1номг2), где 1ном2 = 1ном/2;

-    по отдельному заказу возможно исполнение многопредельного ИП с диапазонами входных сигналов: от 0 до Ihomi2); от 0 до 1номг2); от 0 до 1номз2); от 0 ДО 1нОМ42)

Значение

напряжение переменного тока:

ип

-    по умолчанию от 0 до Uhom3);

-    по отдельному заказу возможно исполнение с диапазоном не от нуля, в таком случае в коде указывается диапазон, например, для диапазона от 75 до 125 V3)

Е855

-    в коде модификации указывается 75... 125V)

-    по отдельному заказу возможно исполнение многопредельного ИП с диапазонами: от 0 до Uhomi3); от 0 до Uhom23); от 0 до Шомз3); от 75 V до Цном43); от 150 V до Uhoms3)

постоянный ток (напряжение постоянного тока)4):

-    ПО умолчанию ОТ Imm ДО 1иом (от Umin ДО Uhom) ~ общий ВИД ОДНОПОЛЯрНОГО диапазона ВХОДНОГО сигнала; ОТ Imm ДО 1о ДО 1Ном (Umin ДО Uo ДО Uhom) - общий вид двуполярного диапазона входного сигнала,

где Imin (Umin) - нижнее значение диапазона измерений входного сигнала;

Ihom (Uhom) - верхнее значение диапазона измерений входного сигнала, являющаяся номинальным значением входного сигнала, при условии 0,Иной — 1иом - Imin S 21ном; 2Io = Imin + IhomJ (0,8UHom 5! Uhom - Umin ^ 2UhoM; 2Uo — Umin Uhom);

Е856,

Е857

О

-    по отдельному заказу возможно исполнение многопредельного Е856 с диапазонами: от 0 до Ihomi; от 4 тА до 1номг; от 0 до 1номз; от ~1ном4 до 0 до 1ном4 или от 0 до Uhomi; от -иномг до 0 до Шомз; от 0 до Шомз; от -Uhom4 до 0 до Uhom4; от 0 до Uhoms; от -Uhoms до 0 до Шомб;

-    по отдельному заказу возможно исполнение многопредельного Е857 с диапазош1ми: от 0 до Uhomi; от 0 до иномг; от 0 до Шомз; от 0 до Uhom4; от 0 ДО Uhoms _____

частота:

от Fi до F*», до F2;

где Fi - нижнее значение диапазона измерений входного сигнала, Fi=F„om~0,5-X;

Е858

F2 - верхнее значение диапазона измерений входного сигнала,

F2 = FhoM + 0,5 Х;Х= {1,2,... ,40};

при напряжении переменного тока от 0,9-Uhom до 1,1 Uhom_

напряжение переменного тока:

от 0 до Uhom в рабочем режиме;

Е865

*

от Uhom до 1,3 Uhom в режиме перегрузки

Примечания:

1.    Диапазон изме^ний для Е802 имеющего выходной аналоговый сигнал при подключении может быть настроен на поддиапазон длиною не менее 100 °С, в промежутке от минус 100 °С до 320 “С с дискретностью 10 °С.

2.    Верхнее значение диапазона измерений переменного тока: в рабочем режиме - 1ном, в режиме перегрузки - 1,5 Тном.

3.    Верхнее значение диапазона измерений напряжения переменного тока: в рабочем режиме - Uhom, в режиме перегрузки - 1,2 Uhom.

4.    Верхнее значение диапазона измерений постоянного тока и напряжения постоянного тока соответственно: в рабочем режиме - 1ном и Uhom, в режиме перегрузки -1,5 Тном и

1,5 Uhom (верхнее значение диапазона измерений Е857 в режиме перегрузки - 1000 V, при Uhom > 666 V). Нижнее значение диапазона измерений постоянного тока и напряжения постоянного тока для двуполярного входного сигнала, при 1о — 0 A (Uo= 0 V) соответственно: в рабочем режиме — минус 1ном и минус Uhom, в режиме перегрузки — минус 1,5 Тном и минус 1,5 Uhom.__

ИП

Значение

Е802, Е842, Е843, Е865

± 1,0%

Е810

± 0,5 % при измерении мощности, действующего значения напряжения нулевой последовательности фаз и действующего значения тока нулевой последовательности фаз;

± 0,2 % (± 0,5 % по отдельному заказу) при измерении действующих значений фазных токов и напряжений, между фазных напряжений для ИП с выходным цифровым сигналом;

± 0,5 % при измерении действующих значений фазных токов и напряжений, междуфазных напряжений для ИП с выходным аналоговым сигналом;

± 0,05 % при измерении частоты

Е827

± 0,25 % (± 0,5 %; ± 1,0 % по отдельному заказу)

Е849

± 0,5 % (± 1,0 % по отдельному заказу)

Е848, Е851» Е859, Е860

± 0,5 %

Е850

± 4,0 %

Е854, Е855, Е856, Е857

± 0,5 % (± 0,2 % по отдельному заказу) для ИП с выходным цифровым сигналом;

± 0,5 % для ИП с выходным аналоговым сигналом

Е858

± 0,02 %

Примечания:

1.    Для ИП с входным сигналом переменного тока, напряжения переменного тока переделы погрешностей остаются неизменными во всем диапазоне рабочей области частоты входного сигнала (см. таблицу 24).

2.    Для ИП имеющих выходной аналоговый сигнала пределы погрешностей остаются неизменными во всем диапазоне сопротивления нагрузки (см. таблицу 25).

Таблица 19 - Диапазоны изменений выходного аналогового сигнала

ИП

Диапазон изменений выходного аналогового сигнала

постоянного тока, шА

напряжения постоянного тока, V

переменного тока, тА

в рабочем I в режиме режиме 1 перегрузки

Е802, Е810, Е848, Е849, Е856, Е857, Е859, Е860

0-5;-5-0-5; 0-2,5-5; 4-20; 4-12-20; 0-20; 0-10-20; универсальный

0-5;

-5-0-5;

0-10;

-10-0-10

Е827

-

0-5

0-5; 5,0-6,5; 5-50; 5-100

Е842

0-5; 0-20

-

Е843

0-5

-

Е850

0-5

-

Е854, Е855, Е858

0 - 5; 4 - 20; 0 - 20; универсальный

0-5;

0-10

-

Е865

-

_

0-5 1,6715 ^ 3,332)

5,0 - 6,5

Примечания:

1.    Значение выходного сигнала при обрыве любой из фаз и номинальном значении входного сигнала при прямой последовательности фаз.

2.    Значение выходного сигнала при обрыве любой из фаз и номинальном значении входного сигнала при обратной последовательности фаз._

Абсолютная погрешность хода часов ± 0,3 s/d для ИП, имеющих встроенные часы реального времени.

Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям:

Номинальные значения измеряемых(преобразуемых) входных сигналов указаны в таблице 20.

Таблица 20 - Номинальные значения измеряемых(преобразуемых) входных сигналов

ИП

Значение

Е802

Сопротивление, Q: 50; 100

Е810

переменный ток, А: от 0,05 до 10,00 напряжение переменного тока, V: от 50 до 400 частота, Hz: 50; 60

Е827

переменный ток, А: 1; 5; 10

напряжение переменного тока, V: 100; 220; 380; 400

Е842

переменный ток, А: 0,5; 1,0; 2,5; 5,0

Е843

напряжение переменного тока, V: от 125 до 500

Е848, Е849 Е859, Е860

переменный ток, А: от 0,05 до 5,00 напряжение переменного тока, V: от 50 до 400

Е850

переменный ток, А: 8; 30; 40

Е851

постоянный ток, тА: 5

Е854

переменный ток:

-    по умолчанию 1ном ог 0,05 до 10,00 А;

-    по отдельному заказу возможно исполнение многопредельного ИП с номинальными значениями Ihomi, 1номг, 1номз, 1ном4 соответственно, А: 0,5; 1,0; 2,5; 5,0

Е855

напряжение переменного тока:

-    по умолчанию Uhom от 50 до 500 V;

-    по отдельному заказу возможно исполнение многопредельного ИП с номинальными значениями Uhomi, Uhom2, иномз, Uhom4, Uhoms соответственно, V: 125; 250; 500; 125; 250

Е856

постоянный ток:

-    по умолчанию 1ном от 2 до 50 тА;

-    по отдельному заказу возможно исполнение многопредельного ИП с номинальными значениями Ihomi, 1ном2, 1номз, 1ном4 соответственно, тА: 5; 20; 20; 5

напряжение постоянного тока:

-    по умолчанию Uhom от 50 до 250 mV;

-    по отдельному заказу возможно исполнение многопредельного ИП с номинальными значениями Uhomi, Шомг, Шомз, Uhom4, Uhoms, Uhom6 соответственно, mV: 60; 60; 75; 75; 150; 150

ИП

Значение

Е857

напряжение постоянного тока:

-    по умолчанию Uhom от 1 до 1000 V;

-    по отдельному заказу возможно исполнение многопредельного ИП с номинальными значениями Uhomi, Шомг, Шомз, Ш0М4, Uhoms соответственно, V: 60; 100; 150; 250; 500

Е858

частота, Hz: 50; 60

напряжение переменного тока, V: от 50 до 500

Е865

напряжение переменного тока, V: 100

Дискретность переменного тока 0,05 А, напряжения переменного тока 1 V, постоянного тока 0,5 тА, напряжения постоянного тока 5 mV для Е856, напряжения постоянного тока 1 УдляЕ857.

Нормирующие значения выходных сигналов указаны в таблицах 21-22.

Таблица 21 - Нормирующее значение при преобразовании в унифицированный сигнал постоянного тока, напряжения постоянного тока, переменного тока_

Диапазон изменений выходного аналогового сигнала

Нормирующее значение

Постоянного тока

0-5; -5 -0-5; 0-2,5-5 тА

5 тА

4 - 20; 4 - 12 - 20; 0 - 20; 0 - 10 - 20 тА

20 тА

Напряжения постоянного тока

0-5;-5-0~5V

5 V

0- 10; -10-0- 10 V

10V

Переменного тока

0-5 тА

5 тА

5,0 - 6,5 тА

6,5 тА

5-50 тА

50 тА

5 -100 тА

100тА

Таблица 22 - Нормирующее значение при преобразовании в цифровой код

ИП

при измерении во входных величинах

при измерении в условных единицах

Е802

420 °С для платиновых ТС 200 °С для медных и никелевых ТС

4200 для платиновых ТС 2000 для медных и никелевых ТС

Е810

Номинальному значению измеряемого параметра ИП

50000 при измерении частоты 50 Hz; 60000 при измерении частоты 60 Hz

1000 при измерении коэффициента мощности

20000 при измерении токов, напряжений, мощности

Е842, Е843, Е848, Е849, Е850, Е854, Е855, Е856, Е857, Е859, Е860

Номинальному значению измеряемого параметра ИП

20000

Е858

Номинальному значению измеряемого параметра ИП

50000 при измерении частоты 50 Hz; 60000 при измерении частоты 60 Hz

При этом необходимо установить номинальное значение первичных цепей равным номинальному значению измеряемого параметра на входе ИП при непосредственном подключении. ч.......................—-—

Пределы допускаемой дополнительной погрешносгщЖ^^рны^

I'JCkVOVtCG0 <'<

Влияющая величина

Пределы допускаемой дополнительной приведенной погрешности ИП (удоп), не более

Изменение температуры окружающего воздуха от нормальной до любой температуры в пределах от минус 40 °С до 55 °С на каждые 10 °С, для ИП с пределами допускаемой основной приведенной погрешности измерений (у):

± 0,02 %; ± 0,05 %; ± 0,2 %; ± 0,25 %

У

± 0,5 %

0,8у

± 1,0%; ±4,0%

0,5у

Одновременное воздействие повышенной влажности 95 % и температуры 35 °С, для ИП с пределами допускаемой основной приведенной погрешности измерений (у):

± 0,02 %; ± 0,05 %; ± 0,2 %; ± 0,25 %

± 0,5 %

1,8у

± 1,0%; ±4,0%

У

Влияние внешнего однородного переменного магнитного поля с магнитной индукцией 0,5 шТ при самом неблагоприятном направлении и фазе магнитного поля, для ИП с пределами допускаемой основной приведенной погрешности измерений (у):

± 0,02 %; ± 0,05 %; ± 0,2 %; ± 0,25 %

2?

± 0,5 %

Y

± 1,0 %; ± 4,0 %

0,5т

Изменение напряжения питания, от внешнего источника, от номинального до максимального и минимального значения, для ИП с пределами допускаемой основной приведенной погрешности измерений (у):

± 0,02 %; ± 0,05 %; ± 0,2 %; ± 0,25 %

0,5у

± 0,5 %

± 1,0%; ±4,0%

Изменение частоты входного сигнала при отклонении до любого значения в пределах расширенной области:

для Е842

У

для Е850

Отклонением формы кривой входного сигнала от синусоидальной под влиянием третьей, четвертой, или пятой гармоники, равной от первой гармоники:

5 % для модификаций Е842, Е843, Е850

ь .........................

20 % для модификаций Е854, Е855

0,5у ............................._

30 % для модификаций Е810, Е848, Е849, Е859, Е860

У ................

Влияние неравномерной нагрузки фаз (при измерении мощности), ток в любом из линейных проводов отличается от среднего значения:

не более чем на 10 %

0,5у

более чем на 10 %, но не более чем на 50 %

У ............

Количество измерительных каналов, количество выходных аналоговых и цифровых сигналов, RTC, частота входного сигнала переменного тока время установления выходного аналогового сигнала при скачкообразном изменении входного сигнала в пределах диапазона измерений приведены в таблице 24.

_ Таблица 24

Характеристика

ИП

Значение

Количество измерительных каналов

Е802, Е854, Е856, Е857

1; 2; 3

Е810, Е842, Е843, Е848, Е849, Е850, Е858, Е859, Е860

1

Е827

1; 2; 3; 4

Е851

5; 8

Е855

1; 2; 3; 3 с объединенной нейтралью

Е865

2

Количество выходных аналоговых сигналов

Е802, Е810, Е848, Е849, Е854, Е855, Е856» Е857, Е858, Е859, Е860

0; 1; 2; 3

Е827

1;2;3;4

Е842, Е843, Е850, Е851

1

Е865

2

Количество портов RS-485

Е802, Е810, Е848, Е849, Е854, Е855, Е856, Е857, Е858, Е859, Е860

0; 1; 2; 3

Количество портов Ethernet

0; 1; 2

Количество портов USB

0; 1

Частота входного сигнала

Е810, Е842, Е843, Е848, Е849, Е850, Е854, Е855, Е859, Е860

45 - 65 Hz рабочая область

Е827

45 - 55 Hz рабочая область

Е842

45 - 65 Hz рабочая область;

65 -1000 Hz расширенная область

Е850

45 - 65 Hz рабочая область;

65 - 400 Hz расширенная область

Е858

см. таблицу 17

Е865

49,5 - 50,5 Hz рабочая область

Время установления выходного аналогового сигнала при

скачкообразном изменении входного сигнала

Е802, Е810, Е827, Е842, Е843, Е850, Е851, Е854, Е855, Е858, Е865

500 ms

Е848, Е849, Е859, Е860

500 ms по умолчанию

100 ms с опцией быстродействия

Е856, Е857

500 ms по умолчанию 5 ms с опцией быстродействия

Диапазоны сопротивления нагрузки выходного аналогового сигнала приведены в таблице 25.

Таблица 25 - Сопротивление нагрузки

ИП

Значение

Е802

от 0 до 3 кО для выходного аналогового сигнала с верхним значением 5 тА, кроме универсального аналогового выхода;

от 0 до 2 кО для выходного аналогового сигнала с верхним значением 5 тА, для универсального аналогового выхода;

от 0 до 0,5 кО для выходного аналогового сигнала с верхним значением 20 тА

Е810,

Е848,

Е849,

Е854,

Е855,

Е856,

Е857,

Е858,

Е859,

Е860

от 0 до 3 кО для выходного аналогового сигнала с верхним значением 5 тА, кроме универсального аналогового выхода;

от 0 до 2 кО для выходного аналогового сигнала с верхним значением 5 тА, для универсального аналогового выхода;

от 0 до 0,5 кО для выходного аналогового сигнала с верхним значением 20 тА; от 1 до 100 кО для выходного аналогового сигнала с верхним значением 5 V; от 2 до 100 кО для выходного аналогового сигнала с верхним значением 10 V

Е827

от 10 до 70 О; (300± XI) О; (800 ± Х2) О; (1000 ± ХЗ) О, где Х1=3 0, Х2 = 8 0, ХЗ = ЮО для ИП класса точности 0,25; XI = 9 О, Х2 = 24 О, ХЗ = 30 О для ИП класса точности 0,5;

XI = 30 О, Х2 = 80 О, ХЗ = 100 О для ИП класса точности 1,0

Е842

от 0 до 2,5 кО для выходного аналогового сигнала с верхним значением 5 тА; от 0 до 0,5 кО для выходного аналогового сигнала с верхним значением 20 тА

Е843

от 1,1 до 1,3 кО

Е850

от 0 до 3 кО

Е851

от 0 до 3 кО для выходного аналогового сигнала с верхним значением 5 тА; от 0 до 0,5 кО для выходного аналогового сигнала с верхним значением 20 тА

Е865

от 720 до 880 О

Параметры дискретных входов, выходов представлены в таблице 26,

Параметр

Характеристика

Дискретные входы

Номинальное напряжение постоянного тока: 24 V по умолчанию; 12 V, 48 V опционально. Количество 0; 2; 4; 6; 8

Дискретные выходы

Максимальное напряжение переменного или постоянного тока 250 V. Максимальный ток 120 тА. Количество 0; 2; 4; 6; 8

Примечание: суммарное количество дискретных входов и выходов не более 8.

Параметры питания преобразователей приведены в таблице 27.

ИП

Питание

Е802, Е851 Е854, Е856, Е857

От внешнего источника:

-    универсальное питание ...AC/DC - напряжения переменного (частотой 50, 60 Hz) тока от 85 до 264 ¥ (номинальное значение в диапазоне от 95 до 240 V) или напряжения постоянного тока от 100 V до 300 V (номинальное значение в диапазоне от 110 до 250 V);

-    напряжения переменного тока ...АС (частотой 50, 60 Hz), номинальное значение в диапазоне от 110 до 240 V, предельное отклонение напряжения питания от номинального значения ± 10 %;

-    напряжения постоянного тока 5DC от 4,5 до 5,5 V номинальным значением 5 V;

-    напряжения постоянного тока 12DC от 9 до 18 V номинальным значением 12 V;

-    напряжения постоянного тока 24DC от 18 до 36 V номинальным значением 36 V;

-    напряжения постоянного тока 48DC от 37 до 72 V номинальным значением 48 V

Е810,

Е848,

Е849,

Е855,

Е858,

Е859,

Е860

От внешнего источника:

-    универсальное питание ...AC/DC - напряжения переменного (частотой 50, 60 Hz) тока от 85 до 264 V (номинальное значение в диапазоне от 95 до 240 V) или напряжения постоянного тока от 100 V до 300 V (номинальное значение в диапазоне от 110 до 250 V);

-    напряжения переменного тока ...АС (частотой 50, 60 Hz), номинальное значение в диапазоне от 110 до 240 V, предельное отклонение напряжения питания от номинального значения ± 10 %;

-    напряжения постоянного тока 5DC от 4,5 до 5,5 V номинальным значением 5 V;

-    напряжения постоянного тока 12DC от9 до 18 V номинальным значением 12 V;

-    напряжения постоянного тока 24DC от 18 до 36 V номинальным значением 36 V;

-    напряжения постоянного тока 48DC от 37 до 72 V номинальным значением 48 V

От измерительной цепи 1C

Е827,

Е842,

Е843,

Е850,

Е865

От измерительной цепи 1C

Габаритные размеры корпусов и масса ИП указаны в таблице 2S.

Таблица 28 - Габаритные размеры, масса

Корпус

Г абаритные размеры (ДхЩхВ), mm, не более

Масса, kg, не более

6-контактный

44*81x72

0,4

8-контактный

55x81x72

0,5

16-контактный малый

110x81x72

0,8

16-контактный высокий

110x81x130

1,4

20-контактный

132x81x72

1,0

24-контактный

154x81x72

1,4

с нижним расположением контактов малый

110x125x80

1,2

с нижним расположением контактов высокий

110x125x132

....................

Условия эксплуатации, средний срок службы, средняя наработка на отказ указаны в таблице 29.

Таблица 29

Наименование

Значение

Температура окружающего воздуха, °С

-    при нормальных условиях

-    в рабочих условиях

от плюс 15 до плюс 25 от минус 40 до плюс 55

Относительная влажность окружающего воздуха, %

-    при нормальных условиях

-    в рабочих условиях

от 30 до 80 до 95 при 35 °С

Средний срок службы, лет

30

Средняя наработка на отказ

200000h

Комплектность:

В комплект поставки входят:

-    преобразователь;

-    паспорт;

-    коробка упаковочная;

-    руководство по эксплуатации*;

-    методика поверки*;

-    программное обеспечение*;

*в виде ссылки и QR-кода в паспорте для скачивания.

Место нанесения знака утверждения типа средств измерений:

Знак утверждения типа наносится на табличку, закрепленную на крышке корпуса, а также на титульный лист руководства по эксплуатации и паспорт.

Поверка

МРБ МП.3093-2021 Преобразователи измерительные Е8. Методика поверки, утвержденной РУП «Витебский ЦСМО с извещением УИМЯ.003-2021 об изменении «1».

Технические нормативные правовые акты и технические документы, устанавливающие: требования к типу средств измерений:

ГОСТ 24855-81 Преобразователи измерительные тока, напряжения, мощности, частоты, сопротивления аналоговые. Общие технические условия;

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;

ТУ BY 300521831.018-2021 Преобразователи измерительные Е8. Технические условия;

ТР ТС 004/2011 О безопасности низковольтного оборудования;

ТР ТС 020/2011 Электромагнитная совместимость технических средств; методику поверки:

МРБ МП.3093-2021 Преобразователи измерительные Е8. Методика поверки.

Перечень средств поверки:

-    Мегаомметр Е6-16;

-    Установка пробойная универсальная УПУ-10;

-    Установка поверочная универсальная УППУ-МЭ 3.1;

-    Калибратор программируемый П320;

-    Магазин сопротивления измерительный РЗЗ;

-    Мера электрического сопротивления однозначная Р3030;

-    Магазин сопротивлений МСР-60М;

Г

-    Частотомер 43-63;

-    Вольтметр В7-65;

-    Компаратор напряжений РЗООЗ.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.

Идентификация программного обеспечения (при наличии):

Таблица 31 - Программное обеспечение

Наименование

Значение

Идентификационное наименование

Е8 izm v.01 .hex

Версия

01 и выше

Цифровая идентификация ПО

7a6d24a0afe01420722c9af7813f7fb6

Другие идентификационные данные

MD5

Разработчик

ООО «Энерго-Союз»

Заключение о соответствии утвержденного типа требованиям технических нормативных правовых актов и/или технической документации производителя:

Преобразователи измерительные Е8 соответствуют ГОСТ 24855-81, ГОСТ 22261-94, ТУ BY 300851831.018-2021, ТР ТС 004/2011, ТР ТС 020/2011.

О

Производитель средства измерений:

«Энерго-Союз»

Общество с ограниченной (ООО «Энерго-Союз»)

ответственностью

ул. С. Панковой 3, ком. 205,210601, г. Витебск, Республика Беларусь тел./факс: +375(212) 67-72-77,67-75-80 E-mail: sale@ens.by, energo@ens.by

Уполномоченное юридическое лицо, проводившее испытания:

Республиканское унитарное предприятие «Витебский центр стандартизации, метрологии и сертификации» (РУП «Витебский ЦСМС»)

ул. Б. Хмельницкого, 20,210015, г. Витебск, Республика Беларусь тел./факс: +375(212) 48-04-06 E-mail: ic@vcsms.by

Аттестат аккредитации № BY/112 1.0812 от 25.03.2008

о

1.    Фотографии общего вида средств измерений на 1 листе.

Приложение:

2.    Схема (рисунок) с указанием места для нанесения знака поверки средств измерений на 1 листе.

3.    Схема пломбировки от несанкционированного досту па на 1 листе.

о

Заместитель директора по стандартизации и управлению качеством РУП «Витебский ЦСМ

Приложение 1 (обязательное)

Фотографии общего вида средств измерений

о

о

Приложение 2 (обязательное)

Схема с указанием места нанесения знака поверки (клейма-наклейки)

Приложение 3 (обязательное)

Схема пломбировки от несанкционированного доступа

1

- преобразователь измерительный Е8.

Зарегистрировано поверок 2
Поверителей 1
Актуальность данных 21.11.2024
86105-22
Номер в ГРСИ РФ:
86105-22
Производитель / заявитель:
ООО "Энерго-Союз", Республика Беларусь
Год регистрации:
2022
Cрок действия реестра:
24.05.2026
Похожие СИ
93725-24
93725-24
2024
Общество с ограниченной ответственностью "ЭлМетро Групп" (ООО "ЭлМетро Групп"), г. Челябинск
Срок действия реестра: 15.11.2029
93726-24
93726-24
2024
Общество с ограниченной ответственностью "Форт-Телеком" (ООО "Форт-Телеком"), г. Пермь
Срок действия реестра: 15.11.2029
93727-24
93727-24
2024
Общество с ограниченной ответственностью "ПРОИЗВОДСТВЕННОЕ ОБЪЕДИНЕНИЕ ПСКОВ ЭКОЛОГИЯ" (ООО "ПО Псков Экология"), г. Псков
Срок действия реестра: 15.11.2029
93728-24
93728-24
2024
Shaanxi Far-Citech Instrument & Equipment Co., Ltd., Китай; производственная площадка Beijing NordTech Instrument & Meter Co., Ltd., Китай
Срок действия реестра: 15.11.2029
93729-24
93729-24
2024
Акционерное общество "СИНТЭП" (АО "СИНТЭП"), г. Новосибирск
Срок действия реестра: 15.11.2029
93730-24
93730-24
2024
SHANGHAI UNI-STAR TOOLS COMPANY, КНР
Срок действия реестра: 15.11.2029
93733-24
93733-24
2024
Hitachi High-Tech Science Corporation, Япония
Срок действия реестра: 15.11.2029
93734-24
93734-24
2024
Chongqing Silian Measurement and Control Technology Co., Ltd., Китай
Срок действия реестра: 15.11.2029
93753-24
93753-24
2024
Thermal Instrument India Pvt. Ltd., Индия
Срок действия реестра: 15.11.2029
93755-24
93755-24
2024
SHIJIAZHUANG HANDI TECHNOLOGY CO., LTD, Китай
Срок действия реестра: 15.11.2029
