Государственный реестр средств измерений

Комплекс эталонный ЭК КВ7, 86111-22

86111-22
Комплекс эталонный ЭК КВ7 (далее - комплекс) предназначен для хранения и передачи единицы кинематической вязкости жидкости, поверки и калибровки вискозиметров различных типов, измерений кинематической вязкости исследуемых жидкостей в лабораторных условиях.
Карточка СИ
Номер в госреестре 86111-22
Наименование СИ Комплекс эталонный
Обозначение типа СИ ЭК КВ7
Изготовитель Федеральное бюджетное учреждение "Государственный региональный центр стандартизации, метрологии и испытаний в Нижегородской области" (ФБУ "Нижегородский ЦСМ"), г. Нижний Новгород
Год регистрации 2022
МПИ (интервал между поверками) 3 года
Описание типа скачать
Методика поверки скачать

Назначение

Комплекс эталонный ЭК КВ7 (далее - комплекс) предназначен для хранения и передачи единицы кинематической вязкости жидкости, поверки и калибровки вискозиметров различных типов, измерений кинематической вязкости исследуемых жидкостей в лабораторных условиях.

Комплекс применяют в качестве рабочего эталона 1-го разряда согласно п. 6.1 Государственной поверочной схемы для средств измерений вязкости жидкостей, утвержденной приказом Федерального агентства по техническому регулированию и метрологии № 2622 от 05.11.2019.

Описание

Принцип действия комплекса основан на измерении вязкости жидкости по времени ее истечения через капилляр вискозиметра стеклянного капиллярного эталонного, помещенного в ванну термостата. Время истечения определенного объема жидкости заключенного между двумя метками на поверхности рабочей трубки измерительного резервуара вискозиметра, измеряет оператор с применением секундомера электронного.

Конструктивно комплекс представляет собой единичный экземпляр, состав которого представлен в таблице 1.

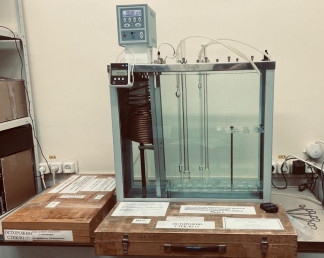

Общий вид комплекса представлен на рисунке 1.

Наименование комплекса - Комплекс эталонный ЭК КВ7, заводской номер ННЦСМ1, год изготовления 2021 г. приводят в документе 02567296.436614.001РЭ «Комплекс эталонный ЭК КВ7. Руководство по эксплуатации» и на шильдике, расположенный на первом футляре для хранения вискозиметров стеклянных капиллярных эталонных, методом трафаретной печати (рисунок 2).

Знак поверки наносится на свидетельство о поверке (при его оформлении). Пломбирование комплекса эталонного не предусмотрено.

Таблица 1 - Состав ЭК КВ7

Наименование

Обозначение

Количество

Комплекс эталонный, в составе:

ЭК КВ7

1 шт.

Вискозиметры стеклянные капиллярные эталонные, регистрационный номер 83723-21, 83764-21

-

9 шт.

Термометр лабораторный электронный, регистрационный номер 69551-17

LTA-Э

1 шт.

Секундомеры электронные, регистрационный номер 44154-10

Термостат жидкостный

ВИС-Т-06-01

1 шт.

Вспомогательное оборудование

1 комп.

Примечания:

1.    Допускается замена вискозиметров стеклянных капиллярных эталонных, термометра лабораторного электронного, секундомеров электронных на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у средств измерений, перечисленных в таблице 1, при условии, что владелец ЭК КВ7 не претендует на улучшение указанных в таблице 2 метрологических характеристик. Замена оформляется техническим актом в установленном владельцем порядке с внесением изменений в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на ЭК КВ7 как их неотъемлемая часть.

2.    Допускается замена термостата на аналогичный с метрологическими характеристиками не хуже, чем у термостата, указанного в таблице 1, при условии, что владелец ЭК КВ7 не претендует на улучшение указанных в таблице 2 метрологических характеристик. Замена оформляется техническим актом в установленном владельцем порядке с внесением изменений в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на ЭК КВ7 как их неотъемлемая часть._

Таблица 2 - Метрологические характеристики комплекса

Наименование характеристики

Значение

Диапазон измерений, хранения и передачи единицы кинематической вязкости жидкости в диапазоне значений температуры от 20,00 °С до 40,00 °С, мм2/с

от 0,4 до 34000,0

Поддиапазоны измерений, хранения и передачи единицы кинематической вязкости жидкости в диапазоне значений температуры от 20,00 °С до 40,00 °С, мм2/с

от 0,4 до 1000,0 включ., св. 1000,0 до 20000,0 включ., св. 20000,0 до 34000,0

Границы доверительной относительной погрешности, %, не более: в поддиапазоне значений кинематической вязкости от 0,4 до 1000,0 мм2/с включ.

в поддиапазоне значений кинематической вязкости св. 1000,0 до 20000,0 мм2/с включ. в поддиапазоне значений кинематической вязкости св. 20000,0 до 34000,0 мм2/с

±0,15

±0,20

±0,25

Таблица 3 - Основные технические характеристики комплекса

Наименование характеристики

Значение

Условия эксплуатации комплекса:

-    температура окружающего воздуха, °С

-    относительная влажность воздуха, %

-    атмосферное давление, кПа

от +18 до +22 от 30 до 80 от 84,0 до 106,7

Напряжение электропитания от сети переменного тока частотой от 49 до 51 Гц, В

от 198 до 242

Средний срок службы, лет Наработка до отказа, не менее, ч

24

30000

Знак утверждения типа наносится

наносится на титульный лист руководства по эксплуатации 02567296.436614.001РЭ типографическим способом.

Комплектность

Таблица 4 - Комплектность ЭК КВ7

Наименование

Обозначение

Количество

Комплекс эталонный

ЭК КВ7

1 шт.

Комплекс эталонный ЭК КВ 7. Руководство по эксплуатации

02567296.436614.001 РЭ

1 экз.

Сведения о методах измерений

приведены в п. 2 документа 02567296.436614.001РЭ «Комплекс эталонный ЭК КВ7. Руководство по эксплуатации»

Нормативные документы, устанавливающие требования к средству измерений

Государственная поверочная схема для средств измерений вязкости жидкостей, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 05.11.2019 № 2622

Правообладатель

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Нижегородской области»

(ФБУ «Нижегородский ЦСМ»)

ИНН 5262006584

Адрес: 603950, Россия, г. Нижний Новгород, ул. Республиканская, д. 1 Телефон: (800) 200-22-14 Web-сайт: www.nncsm.ru E-mail: mail@nncsm.ru

Зарегистрировано поверок 1
Поверителей 1
Актуальность данных 05.11.2024
