Номер в госреестре | 86125-22 |
Наименование СИ | Измеритель электрических величин |
Обозначение типа СИ | SICAM P 7KG7750 |
Изготовитель | ?ма "Siemens AG", Германия |
Год регистрации | 2022 |
МПИ (интервал между поверками) | 10 лет |
Описание типа | скачать |
Методика поверки | скачать |
Измеритель электрических величин SICAM Р 7KG7750 (далее - измеритель) предназначен для измерения и регистрации основных параметров однофазных двухпроводных, трехфазных трёх- и четырёхпроводных электрических цепей с номинальной частотой 50 Гц и 60 Гц.
Измеритель SICAM Р 7KG7750 является щитовым прибором с непосредственной индикацией и выводом измерительной информации в цифровом виде. Измеритель предназначен для монтажа на панели и снабжен графическим дисплеем с разрешением 128x64 пикселей.
Принцип действия прибора основан на одновременном измерении мгновенных значений токов и напряжений с частотой дискретизации 3,6 кГц в каждой из фаз сети. Измерения проводятся с помощью быстрого 12-разрядного аналого-цифрового преобразователя. Информация о мгновенных значениях величин поступает в микропроцессор, где вычисляются значения регистрируемых параметров. Запись выбранных для регистрации параметров производится во внутреннюю намять прибора, информация из которой может быть выведена по цифровому последовательному интерфейсу для дальнейшей обработки или хранения. Выбор регистрируемых параметров, режимов измерений и прочие настройки прибора могут проводиться как дистанционно с ПК, так и с помощью кнопок управления. Измеритель осуществляет прием/передачу данных по цифровому последовательному интерфейсу RS 485 со стандартными протоколами передачи данных Profibus DP или Modbus RTU, дополнительно МЭК 60870-5-103.
Измеряемые параметры:
действующие значения фазных токов, их среднее значение по 3 фазам; действующие значения фазных и линейных напряжений, их среднее значение по 3 фазам;
активная мощность, фазная и суммарная трехфазная, с указанием направления передачи (полученная и переданная);
реактивная мощность, фазная и суммарная трехфазная (емкостная и индуктивная);
полная мощность, фазная и суммарная трехфазная;
частота;
угол сдвига фаз; коэффициент мощности;
суммарные гармонические искажения напряжения, пофазно; суммарные гармонические искажения тока, пофазно; асимметрия напряжения и тока;
коэффициент нелинейных искажений напряжения и тока.
Схема соединений: однофазная, трехпроводная или четырехпроводная трехфазная с симметричной нагрузкой, трехпроводная или четырехпроводная трехфазная с несимметричной нагрузкой.
Измеритель может комплектоваться дополнительными модулями ввода/вывода аналоговых и бинарных сигналов.
Измеритель имеет внутренний архив данных и событий с метками времени от внутренних часов реального времени.
Заводской номер в формате цифро-буквенного обозначения нанесен на табличку измерителя методом трафаретной печати. К настоящему типу средств измерений относится измеритель электрических величин SICAM Р 7KG7750 с заводским номером GF1905513987.

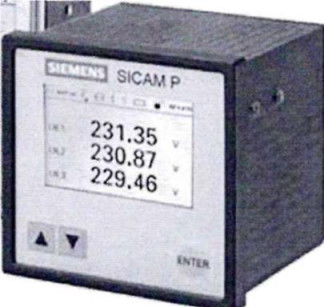

Внешний вид измерителя и места пломбирования и нанесения знака поверки показаны на рисунке 1. Знак поверки в виде наклейки наносится на корпус измерителя.
Место пломбирования
Место нанесения таблички с заводским номером
Рисунок 1 - Внешний вид измерителя электрических величин SICAM Р 7KG7750
Программное обеспечение (ПО) измерителя состоит из
- внутреннего ПО (ВПО) измерителя, загружаемого в прибор производителем, посредством которого осуществляется измерение параметров переменного тока, доступ к которому отсутствует. Версия встроенной микропрограммы индицируется в окне «Информация о SICAM»;
- ПО SICAM Р, с помощью которого осуществляется конфигурирование и параметрирова-ние приборов, в том числе сетевых параметров, а также выгрузка и представление измеренных данных.
Все метрологически значимые вычисления выполняются ВПО, метрологические характеристики измерителей нормированы с учетом его влияния. Остальные компоненты ПО служат для выбора индицируемых и регистрируемых параметров и форм их представления.
Для защиты накопленной и текущей информации, конфигурационных параметров от несанкционированного доступа в измерителях предусмотрен программный контроль доступа.
Таблица 1- Идентификационные данные программного обеспечения
Идентификационные данные (признаки) | Значение |
Идентификационное наименование ПО | Firmware |
Номер версии (идентификационный номер) ПО | Не ниже 03.11.03 |
Цифровой идентификатор ПО | - |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики
Измеряемая (преобразуемая) физическая величина | Диапазон измерений (преобразования) |
Номинальное напряжение переменного тока, В - фазное - линейное | 110, 230; 400; 690 110; 190; 400 |
Номинальный ток, А | 5 |
Номинальная частота, Гц | 50, 60 |
Пределы допускаемой приведенной к диапазону погрешности измерения напряжения в диапазоне от 0,1 до 1,2 Ином, % | ±0,2 |
Пределы допускаемой приведенной к диапазону погрешности измерения тока в диапазоне от 0,1 до 1,2 Ином, % | ±0,2 |
Пределы допускаемой приведенной к диапазону погрешности измерения активной энергии в диапазоне от 0,1 до 1,2 Ином, от 0,1 до 1,2 1ном, % | ±0,5 |
Пределы допускаемой приведенной к диапазону погрешности измерения реактивной энергии в диапазоне от 0,1 до 1,2 Uном, от 0,1 до 1,2 !ном, % | ±0,5 |
Пределы допускаемой приведенной к диапазону погрешности измерения полной энергии в диапазоне от 0,1 до 1,2 Uном, от 0,1 до 1,2 !ном, % | ±0,5 |
Таблица 3 - Основные технические характеристики
Наименование характеристики | Значение |
Параметры электрического питания: Постоянное напряжение: - входное напряжение, В - допуск на отклонение входного напряжения, % - допускаемая пульсация входного напряжения, % - максимальная потребляемая мощность, Вт Переменное напряжение: - входное напряжение, В - сетевая частота, Гц - допуск на отклонение входного напряжения, % - допустимые гармоники, кГц - максимальная потребляемая мощность, В А | от 24 до 250 ± 20 15 6 от 100 до 230 от 45 до 65 ± 20 2 9 |
Габаритные размеры, не более, мм, (ширина х высота х глубина) | 96 х 96 х 102 |
Масса, кг, не более | 0,6 |
Рабочие условия применения: - температура окружающего воздуха, °С - влажность воздуха при температуре до 31 °С, % | от +15 до +30 80 |
Максимальная высота над уровнем моря, м | 2000 |
наносится на титульный лист паспорта типографским способом.
Таблица 4 - Комплектность средства измерений
Наименование | Обозначение | Количество |
Измеритель электрических величин | SICAM Р 7KG7750 | 1шт |
Руководство по эксплуатации | E50417-B1076-С340-A6 | 1 экз. |
Паспорт | - | 1 экз. |
Методика поверки | - | 1экз. |
приведены в эксплуатационном документе E50417-B1076-C340-A6 «Измеритель электрических величин SICAM Р 7KG7750/55. Руководство по эксплуатации».
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»
Правообладатель
Фирма «Siemens AG», Германия Адрес: Wernerwerkdamm 5, D-13629 Berlin, Germany Телефон: +49 180 524 70 00 Web-сайт: http://www.siemens.com
