| Номер в госреестре | 86129-22 |
| Наименование СИ | Блоки преобразования сигналов датчиков взаимной индуктивности |
| Обозначение типа СИ | BPVI-10 |
| Изготовитель | Общество с ограниченной ответственностью "МИКРОЛ" (ООО "МИКРОЛ"), Украина |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Блоки преобразования сигналов датчиков взаимной индуктивности BPVI-10 (далее блоки BPVI-10) применяются для совместной работы с одним из приборов: манометром, вакуумметром, мановакуумметром, напоромером, тягомером, тягонапоромером, дифманометром, ротаметром и могут быть использованы в системах регулирования и управления технологическими процессами в энергетике, металлургии, в измерительных системах и измерительно-вычислительных комплексах.

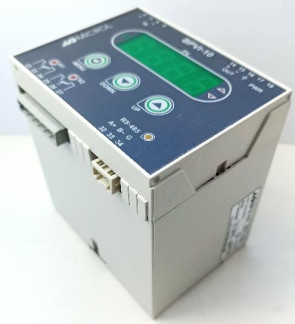

Блоки BPVI-10 сконструированы по блочному принципу и включают: литой ударопрочный пластмассовый корпус, передняя панель с элементами обслуживания: четырехразрядным цифровым дисплеем для отображения технических единиц, кнопками и индикаторами статусных режимов и сигналов. На задней части корпуса установлены захваты для монтажа на DIN-рейку. Сетевой разъем и разъемы для подключения внешних входных и выходных цепей размещены сверху и снизу прибора. Принцип действия блоков BPVI-10: непрерывное пропорциональное преобразование сигнала датчика взаимной индуктивности на основе дифференциально-трансформаторного преобразователя в унифицированный сигнал постоянного тока, а также обработки, преобразования и отображения его текущего значения на встроенном четырехразрядном цифровом дисплее, формирования выходных дискретных сигналов управления внешними исполнительными механизмами, обеспечивая дискретное управление в соответствии с заданной пользователем логикой работы. Блоки BPVI-10 имеют две модификации: BPVI-10-01-1-220 с заводскими номерами 0107, 0108, 0109, 0110, 0111 и BPVI-10-02-1-220 с заводскими номерами 0112, 0113, 0114, 0115, 0116, 0117, 0118, 0119, 0122, 0123, 0124, 0125, 0126, 0127, 0128 (рисунок 1 и 2).
Определено место нанесения поверительного клейма и знака поверки в виде наклейки (рисунок 3). Знак поверки в виде наклейки устанавливается с обеих сторон корпуса.
Блоки BPVI-10 могут обеспечить выполнение коммуникационной функции по интерфейсу RS-485, позволяющей контролировать и модифицировать его параметры при помощи внешнего устройства (компьютера, микропроцессорной системы управления).
| Таблица 1 - Идентис | икационные данные программного обеспечения | ||
| Модификация СИ | Наименование ПО | Идентификационное наименование ПО | Номер версии программного обеспечения |
| BPVI-10-01-1 -220 | Встроенное | 40.03 | |
| BPVI-10-02-1 -220 | |||
Уровень защиты программного обеспечения «Высокий» в соответствии с Р 50.2.0772014. Конструкция средства измерений исключает возможность несанкционированного влияния на ПО средства измерений и измерительную информацию. Доступ к аппаратной части блока BPVI-10 исключён путём установки знака поверки в виде наклейки с обеих сторон блока BPVI-10 (рисунок 3).
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон изменения входного сигнала взаимной индуктивности, мГн Блок BPVI-10-01-1 -220 Блок BPVI-10-02-1 -220 | от 0 до 10 от -10 до 10 |
| Предел допускаемой основной приведённой погрешности, % | ±0,5 |
Таблица 3 - Технические характеристики
| Наименование параметра | Значение |
| Напряжение питания, В | от 170 до 242 |
| Время установления рабочего режима, мин | Не более 30 |
| Унифицированный, | |
| Тип выходного аналогового сигнала | постоянный ток: |
| от 0 до 5 мА, Rн < 2000 Ом | |
| Габаритные размеры блоков BPVI-10-01-1-220 и BPVI-10-02-1-220, мм | |
| -высота | 100 |
| -ширина | 110 |
| -длина | 115 |
| Масса, кг, не более | |
| Блока BPVI-10-01-1-220 | 0,65 |
| Блока BPVI-10-02-1-220 | 0,65 |
наносится на титульный лист руководства по эксплуатации, на титульный лист паспорта компьютерным способом. Нанесение знака утверждения типа на средство измерений не предусмотрено.
Комплектность блока BPVI-10 приведена в таблице 4.
Таблица 4 - Комплектность блока BPVI-10
| Обозначение | Наименование | Количество |
| ПРМК.411624.001 | Блок преобразования сигналов датчиков взаимной индуктивности BPVI-10 | 1 шт. |
| ПРМК.411624.001 ПС | Паспорт | 1 экз. |
| ПРМК.411624.001 РЭ | Руководство по эксплуатации | 1 экз. |
| 734-103 | Розетка прямая | 1 шт. |
| 232-104/026-000 | Розетка угловая | 1 шт. |
| 232-105/026-000 | Розетка угловая | 1 шт. |
| 232-106/026-000 | Розетка угловая | 1 шт. |
| 231-131 | Рычаг монтажный | 1 шт. |
| 734-230 | Рычаг монтажный | 1 шт. |
Приведены в п.4 Руководства по эксплуатации ПРМК.411624.001 РЭ
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта №2091 от 1 октября 2018г. «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 110-16 до 100 А»
ГОСТ Р 8.732-2011 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений индуктивности»
Правообладатель
Общество с ограниченной ответственностью «МИКРОЛ» (ООО «МИКРОЛ»)
Место нахождения (адрес юридического лица): 76495, Украина, г. Ивано-Франковск, ул. Автолитмашевская, 5Б.
Телефон/факс: +38 (0342) 504410, 502701, 502702 E-mail: microl@microl.ua, http://www.microl.ua
| Зарегистрировано поверок | 20 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
