| Номер в госреестре | 86130-22 |
| Наименование СИ | Анализаторы источников сигналов E5052B с СВЧ преобразователями частоты E5053A |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Компания "Keysight Technologies Malaysia Sdn. Bhd.", Малайзия |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы источников сигналов Е5052В с СВЧ преобразователями частоты E5053A (далее - анализаторы) предназначены для измерений амплитудных шумов радиотехнических сигналов.
Принцип действия анализаторов основан на синхронном параллельном двухканальном приеме и преобразовании частоты с последующей параллельной оцифровкой сигналов двумя синхронными аналогово-цифровыми преобразователями (далее - АЦП) с блоком цифровой обработки (далее - БЦО). Дальнейшая обработка входного сигнала с целью извлечения измерительной информации осуществляются программным путем на базе вычислительной платформы x86.
Конструктивно анализаторы выполнены в виде моноблока в металлическом корпусе на базе персонального компьютера, объединяющего в своем составе высокочастотную и низкочастотную части. СВЧ преобразователи частоты E5053A выполняют роль переносчика частоты, выполнены в виде внешнего блока в металлическом корпусе с набором интерфейсов и разъемов для присоединения к анализаторам.
В анализаторе организован интерактивный способ взаимодействия с пользователем на базе операционной системы Microsoft Windows при задании режимов работы и отображения измерительной информации.
Результаты измерений отображаются на встроенном дисплее с разрешением 1024*768 элементов (SVGA) с возможностью одновременного отображения до 12 диаграмм измеряемых параметров. Имеются разъемы подключения клавиатуры PS/2, манипулятора мышь PS/2, наушников (jack 3,5 10 Ом), интерфейсов IEEE-488.2, RS 232, LPT, USB A, USB B (USBTMC), LAN, 24 Bit I/O, внешнего VGA монитора. Предусмотрена возможность сохранения данных измерений на внутреннем жестком диске анализатора, а с использованием интерфейсов и на внешних носителях. Управление анализатором может осуществляться с персонального компьютера, органов управления анализатора, а также сенсорного дисплея.
Функциональные возможности анализаторов определены аппаратно-программной опцией E5052B-011 (далее 011). Назначение опции: отключение части функций влияющих на метрологические характеристики.
К анализаторам данного типа с опцией E5052B-011 относятся зав. № MY47402014 MY45200796; MY47100603 MY45100374; MY47402013 MY45200797; MY47402008 MY45400791; MY47201589 MY45200691; MY47402010 MY45200785; MY47402006 MY45200788; MY47701135 MY45501042, без опции E5052B-011 относятся зав. №: MY47201255 MY45100572; MY47100881 MY45100472; MY47402011 MY45200787; MY47201464 MY45200638; MY47401992 MY45200782; MY47402012 MY45200783.

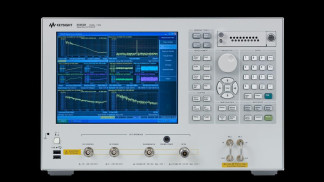

Общий вид анализаторов и СВЧ преобразователей частоты с указанием мест размещения знака утверждения типа, заводского номера, мест пломбирования от несанкционированного доступа и знака поверки представлены на рисунках 1-4.
Программное обеспечение (далее - ПО) анализаторов представляет собой специализированное ПО компании «Keysight Technologies».
Уровень защиты ПО от преднамеренных и непреднамеренных изменений соответствует уровню «низкий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Наименование ПО | ПО для анализаторов сигналов E5052B Firmware |
| Идентификационное наименование ПО | E5052B Signal Source Analyzer Firmware |
| Номер версии (идентификационный номер) ПО | не ниже 2.51 |
| Цифровой индикатор ПО (контрольная сумма исполняемого кода) | - |
| Алгоритм вычисления цифрового идентификатора ПО | - |
Таблица 2 - Уровень чувствительности анализатора в режиме измерений амплитудных шумов в диапазоне частот от 400 МГц до 7 ГГц, 1 корреляция, дБн/Гц (дБ отн. уровня мощности несущей частоты в полосе 1 Гц)_
| Отстройка от несущей | ||||||||
| 10 Гц | 100 Гц | 1 кГц | 10 кГц | 100 кГц | 1 МГц | 10 МГц | 40 МГц | |
| без опции E5052B-011 | -103 | -117 | -127 | -138 | -147 | -150 | -154 | -155 |
| с опцией E5052B-011 | -100 | -114 | -124 | -135 | -144 | -147 | -151 | -152 |
Таблица 3 - Пределы допускаемой абсолютной погрешности измерений амплитудных шумов анализатора в диапазоне отстроек от несущей (для уровня амплитудных шумов выше минус 60 дБн) на частоте 1 ГГ ц_
| Отстройки от несущей | Пределы допускаемой абсолютной погрешности, дБ |
| от 100 Гц до 1 кГц | ±4 |
| от 1 кГц до 1 МГц | ±2 |
| от 1 МГц до 40 МГ ц | ±3 |
Таблица 4 - Уровень чувствительности анализатора в режиме измерений амплитудных шумов в диапазоне частот от 3 до 26,5 ГГц, 1 корреляция, дБн/Гц_
| Частота, ГГ ц | Отстройка от несущей | ||||||||
| 10 Гц | 100 Гц | 1 кГц | 5 кГц | 100 кГц | 1 МГц | 10 МГц | 40 МГц | ||
| без опции E5052B-011 | от 3 от 10 | -100 | -110 | -117 | -127 | -130 | -137 | -137 | -137 |
| от 10 от 26,5 | -100 | -110 | -117 | -133 | -150 | -150 | -154 | -155 | |
| с опцией E5052B-011 | от 3 от 10 | -97 | -107 | -114 | -124 | -127 | -134 | -134 | -134 |
| от 10 от 26,5 | -97 | -107 | -114 | -124 | -126 | -126 | -126 | -126 | |
Таблица 5 - Основные технические характеристики
| Наименование характеристики | Значения |
| Габаритные размеры, мм, не более: | |
| E5052B | |
| - длина | 494 |
| - высота | 279 |
| - ширина | 426 |
| СВЧ преобразователь частоты E5053А | |
| - длина | 504 |
| - высота | 146 |
| - ширина | 426 |
| Масса, кг, не более: | |
| E5052B | 24,5 |
| СВЧ преобразователь частоты E5053А | 11 |
| Напряжение питания от сети переменного тока частотой 50 Гц, В | от 198 до 242 |
| Потребляемая мощность, ВА, не более: | |
| E5052B | 500 |
| СВЧ преобразователь частоты E5053А | 120 |
Окончание таблицы 5
| Наименование характеристики | Значения |
| Условия эксплуатации: -температура окружающего воздуха, °С - относительная влажность воздуха при температуре 20 °С, %, не более - атмосферное давление, мм рт. ст. | от +15 до +35 80 от 630 до 800 |
наносится типографским способом на титульный лист руководства по эксплуатации в правом верхнем углу и на переднюю панель анализатора в левом верхнем углу методом наклейки в соответствии с рисунками 1 и 3.
Таблица 6 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Анализатор источников сигналов E5052B с СВЧ преобразователем частоты E5053A | 1 | |
| Кабель питания | - | 2 |
| Комплект соединительных кабелей и перемычек | - | 1 |
| Руководство по эксплуатации | - | 1 |
| Паспорт | - | 1 |
приведены в разделе 4.2 документа «Анализатор источников сигналов E5052A/B c СВЧ преобразователями E5053A». Руководство по эксплуатации».
Приказ Росстандарта от 30.12.2019 г. № 3461 «Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГ ц»
ГОСТ Р 8.860-2013 ГСИ. Государственная поверочная схема для средств измерений спектральной плотности мощности шумового радиоизлучения в диапазоне частот от 0,002 до 178,3 ГГц
Правообладатель
Компания «Keysight Technologies Malaysia Sdn. Bhd.», Малайзия Адрес: Bayan Lepas Free Industrial Zone, 11900, Penang, Malaysia Телефон (факс): + 1800-888 848; +1800-801 664 Web-сайт: www.keysight.com E-mail: tm_ap@keysight.com
| Зарегистрировано поверок | 26 |
| Поверителей | 2 |
| Актуальность данных | 21.11.2024 |
