| Номер в госреестре | 86131-22 |
| Наименование СИ | Комплекс эталонный |
| Обозначение типа СИ | ЭК КВ9 |
| Изготовитель | Федеральное бюджетное учреждение "Государственный региональный центр стандартизации, метрологии и испытаний в Воронежской области" (ФБУ "Воронежской ЦСМ"), г. Воронеж |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплекс эталонный ЭК КВ 9 (далее - комплекс) предназначен для хранения и передачи единицы кинематической вязкости жидкости, поверки и калибровки вискозиметров различных типов, измерений кинематической вязкости исследуемых жидкостей в лабораторных условиях.
Комплекс применяют в качестве рабочего эталона 1-го разряда согласно п. 6.1 Государственной поверочной схемы для средств измерений вязкости жидкостей, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 05.11.2019 № 2622.
Принцип действия комплекса основан на измерении вязкости жидкости по времени ее истечения через капилляр вискозиметра стеклянного капиллярного эталонного, помещенного в ванну термостата. Время истечения определенного объема жидкости заключенного между двумя метками на поверхности рабочей трубки измерительного резервуара вискозиметра, измеряет оператор с применением секундомера электронного.
Конструктивно комплекс представляет собой единичный экземпляр, состав которого представлен в таблице 1.

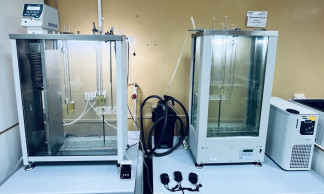

Общий вид комплекса представлен на рисунке 1.
Наименование комплекса - Комплекс эталонный ЭК КВ9, заводской номер БМ-1322 и год изготовления - 2022, приведены в документе 02567277.436614.001РЭ «Комплекс эталонный ЭК КВ9. Руководство по эксплуатации» и на шильдике, расположенном на первом футляре для хранения вискозиметров стеклянных капиллярных эталонных, методом трафаретной печати (рисунок 2).
Знак поверки наносится на свидетельство о поверке (при его оформлении). Пломбирование комплекса эталонного не предусмотрено.
Таблица 1 - Состав ЭК КВ9
| Наименование | Обозначение | Количество |
| 1 | 2 | 3 |
| Комплекс эталонный, в составе: | ЭК КВ 9 | 1 шт. |
| Вискозиметры стеклянные капиллярные эталонные, регистрационный номер 84098-21 | - | 22 шт. |
| Секундомеры электронные, регистрационный номер 44154-10 | Интеграл С-01 | 3 шт. |
Продолжение таблицы 1
2
1
3
Термометр лабораторный электронный, регистрационный номер 69551-17_
LTA/C-B
1 шт.
Термометр стеклянный ртутный для точных измерений, регистрационный номер 2850-04_
ТР-1
1 шт.
Термостат жидкостный
ВИС-Т-06-01 серии Мастер
1 шт.
ВИС-Т-06
Термостат жидкостный низкотемпературный
Вспомогательное оборудование
1 шт.
1 комп.
Примечания:
1. Допускается замена вискозиметров стеклянных капиллярных эталонных, секундомеров электронных, термометра лабораторного электронного и термометра стеклянного ртутного для точных измерений на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у средств измерений, перечисленных в таблице, при условии, что владелец ЭК КВ9 не претендует на улучшение заявленных метрологических характеристик. Замена оформляется техническим актом в установленном владельцем порядке с внесением изменений в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на ЭК КВ 9 как их неотъемлемая часть.
2. Допускается замена термостатов на аналогичные с метрологическими характеристиками не хуже, чем у термостатов, указанных в таблице, при условии, что владелец ЭК КВ9 не претендует на улучшение заявленных метрологических характеристик. Замена оформляется техническим актом в установленном владельцем порядке с внесением изменений в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на ЭК КВ9 как их неотъемлемая часть.
Рисунок 2 - Маркировка комплекса
Метрологические и основные технические характеристики комплекса представлены в таблицах 1 и 2.
Таблица 1 - Метрологические характеристики комплекса
| Наименование характеристики | Значение |
| Диапазон измерений, хранения и передачи единицы кинематической вязкости жидкости в диапазоне значений температуры от 20,00 °С до 60,00 °С, мм2/с | от 0,4 до 100000,0 |
| Поддиапазоны измерений, хранения и передачи единицы кинематической вязкости жидкости в диапазоне значений температуры от 20,00 °С до 60,00 °С, мм2/с | от 0,4 до 1000,0 включ., св. 1000,0 до 20000,0 включ., св. 20000,0 до 100000,0 |
| Границы доверительной относительной погрешности, %, не более: в поддиапазоне значений кинематической вязкости от 0,4 до 1000,0 мм2/с включ. св. 1000,0 до 20000,0 мм2/с включ. св. 20000,0 до 100000,0 мм2/с | ±0,15 ±0,20 ±0,25 |
Таблица 2 - Основные технические характеристики комплекса
| Наименование характеристики | Значение |
| Условия эксплуатации комплекса: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа | от +18 до +22 от 30 до 80 от 84,0 до 106,7 |
| Напряжение электропитания от сети переменного тока частотой от 49 до 51 Гц, В | от 198 до 242 |
| Средний срок службы, лет Наработка до отказа, ч, не менее | 24 30000 |
Знак утверждения типа наносится
на титульный лист руководства по эксплуатации 02567277.436614.001РЭ типографическим способом.
Таблица 4 - Комплектность ЭК КВ9
| Наименование | Обозначение | Количество |
| Комплекс эталонный | ЭК КВ 9 | 1 шт. |
| Комплекс эталонный ЭК КВ 9. Руководство по эксплуатации | 02567277.436614.001РЭ | 1 экз. |
приведены в п. 2 документа 02567277.436614.001РЭ «Комплекс эталонный ЭК КВ9. Руководство по эксплуатации»
Нормативные документы, устанавливающие требования к средству измерений
Государственная поверочная схема для средств измерений вязкости жидкостей, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 5 ноября 2019 г. № 2622.
Правообладатель
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Воронежской области (ФБУ «Воронежский ЦСМ»)
ИНН 3664009359
Адрес: 394018, Россия, г. Воронеж, ул. Станкевича, 2
Телефон: (473) 202-02-11
Факс: (473) 257-45-05
Web сайт: www.csm-vrn.ru
E-mail: mail@csm.vrn
