| Номер в госреестре | 86134-22 |
| Наименование СИ | Датчики силоизмерительные тензорезисторные |
| Обозначение типа СИ | GTM PT25 |
| Изготовитель | "GTM Testing and Metrology", Германия |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики силоизмерительные тензорезисторные GTM PT25 (далее - датчики) предназначены для измерений силы (преобразования статических усилий в аналоговый электрический сигнал, пропорционально измеряемому усилию под воздействием силы растяжения или сжатия).
Принцип действия датчиков основан на преобразовании упругой деформации элемента, возникающей под действием приложенной нагрузки в аналоговый электрический сигнал. Сигнал пропорционален измеряемому усилию.
Каждый датчик имеет индивидуальную градуировочную характеристику. Индивидуальные значения коэффициентов аппроксимирующего полинома заносятся в паспорт каждого датчика.
Конструктивно датчики выполнены в корпусе цилиндрической формы. Основным узлом датчика является упругий элемент, расположенный в корпусе и составляющий с ним единую деталь. На поверхность упругого измерительного элемента наклеены тензорезисторы, соединенные в мостовую электрическую цепь. Электрическая схема содержит элементы компенсации температурных воздействий на выходной сигнал.
Датчики являются универсальными, поэтому в датчике имеются сквозные отверстия для крепления адаптера при использовании датчика на растяжения.
Конструкция корпуса датчиков обеспечивает ограничение доступа к определенным частям в целях предотвращения несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений.
На маркировочной табличке датчика, которая наносится на корпус датчика в виде наклейки указывается:
- Тип (серия);
- номинальная нагрузка;
- номинальное значение напряжения питания;
- заводской номер.
- изготовитель;
- год выпуска.
Заводской номер в числовом формате, состоящий из 5 цифр, наносится на маркировочную табличку типографическим способом.
К датчикам данного типа относятся датчики GTM PT25 зав. № 70070, 70715, 70716, 70717.
Знак поверки наносят на свидетельство о поверке (в случае его оформления).

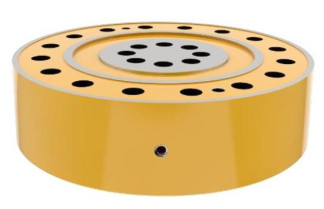

Общий вид датчика приведен на рисунке 1.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |
| Номинальная нагрузка, кН | 2500 | |
| Поддиапазоны измерений силы, % от номинальной нагрузки | от 2 до 10 включ. | св. 10 до 100 |
| Предельные значения составляющих погрешности измерений силы, %, связанных с: воспроизводимостью, b повторяемостью, b ’ интерполяцией, f дрейфом нуля, fo гистерезисом, v ползучестью, с | ±0,4 ±0,2 ±0,2 ±0,01 ±0,5 ±0,025 | ±0,16 ±0,08 ±0,15 ±0,01 ±0,3 ±0,025 |
| Пределы допускаемой относительной погрешности измерений силы, % | ±0,5 | ±0,3 |
| Номинальный выходной сигнал при номинальной нагрузке, мВ/В | 2 | |
| Входное сопротивление, Ом | 360±20 | |
| Выходное сопротивление, Ом | 320±40 | |
| Напряжение питания постоянного тока, В | от 0,5 до 12 | |
| Габаритные размеры, мм, не более: - диаметр - высота | 521 159 | |
| Масса, кг, не более | 193 | |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более | от +15 до +25 80 | |
наносится на титульные листы эксплуатационных документов типографским способом. Комплектность средства измерений
Таблица 2 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Датчик силоизмерительный тензорезисторный | GTM PT25 | 1 шт. |
| Паспорт | - | 1 экз. |
приведены в разд. 5 «Инструкция по применению» паспорта.
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта № 2498 от 22.10.2019 г. «Об утверждении государственной поверочной схемы для средств измерений силы».
Правообладатель
«GTM Testing and Metrology», Германия Адрес: Philipp-Reis-Strasse 4-6, 64404 Bickenbach, Germany Телефон: +49 6257 9720-0, факс: +49 6257 9720-77 Web-сайт: www.gtm-gmbh.com
