| Номер в госреестре | 86136-22 |
| Наименование СИ | Устройства для измерения и контроля |
| Обозначение типа СИ | 7КМ |
| Изготовитель | Siemens AG, Германия (производственная площадка: Siemens Audiológiai Technika Kft., Венгрия) |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Устройства для измерения и контроля 7KM (далее - устройства) предназначены для измерений фазного и линейного напряжения переменного тока, силы переменного тока, частоты переменного тока, коэффициента мощности, активной и реактивной электрической мощности (энергии), полной электрической мощности.
Принцип действия устройств основан на аналого-цифровом преобразовании входных сигналов напряжения и силы переменного тока с последующей математической и алгоритмической обработкой измеренных величин. Полученные результаты измерений отображаются на дисплее устройств, сохраняются в памяти устройств и передаются через коммуникационный интерфейс в информационные системы и системы управления более высокого уровня.
Устройства выполнены в пластиковом корпусе. Конструктивно устройства состоят из входных первичных преобразователей напряжения и силы переменного тока, аналого-цифрового преобразователя (АЦП), микропроцессора, схемы интерфейсов, блока питания, дисплея.
Устройства выпускаются в одной модификации РАС3220.
К устройствам данного типа относятся устройства для измерения и контроля 7KM с зав. №№ 191108830039, 191108830001, 191107830159, 191108830010, 191108830043, 191108830027, 191109830026, 191109830060, 191109830027, 191109830025, 191109830020, 191108830048, 191107830192, 191108830008, 191108830042, 191108830021, 191108830020, 191108830046, 191109830022, 191109830014, 191108830028, 191109830024, 191107830190, 191108830031, 191108830044, 191109830033, 191108830036, 191109830064, 191108830026, 191107830168, 191107830162, 191107830163, 191108830022, 191107830189, 191109830036.
Заводской номер наносится на боковую панель устройств методом лазерной гравировки в виде цифрового кода.

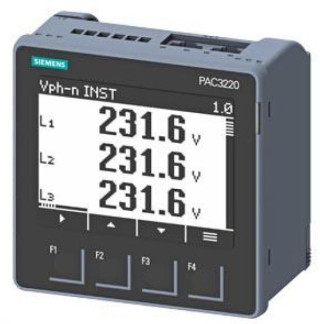

Общий вид устройств с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунках 1-2. Способ ограничения доступа к местам настройки (регулировки) -пломба с нанесением знака поверки.
Пломба с нанесением знака поверки
Место нанесения заводского номера
a
I SIEMENS__
I ■ РАС3220
ЫВП
,_IS/N:LWI911^aa
® macaw-.
§ MM*uri>4ln<*'fe £ С*«* ISA-$ ivotw-M7'** .
Место нанесения знака утверждения типа
fflf
Рисунок 2 - Общий вид устройств с указанием места нанесения знака утверждения типа, места
нанесения заводского номера
Устройства имеют встроенное программное обеспечение (далее - ПО), которое устанавливается при их изготовлении на заводе изготовителе.
ПО, влияющее на метрологические характеристики, устанавливается в память микропроцессора устройства при выпуске в производственном цикле на заводе изготовителе. ПО выполняет функции аналого-цифрового преобразования.
Конструкция приборов исключает возможность несанкционированного влияния на ПО и измерительную информацию.
ПО является метрологически значимым.
Метрологические характеристики устройств нормированы с учетом влияния ПО. Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные метрологически значимого ПО устройств приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | Firmware |
| Номер версии (идентификационный номер ПО), не ниже | V3.1.0.0-1.2.0.16 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон номинальных значений фазного напряжения переменного тока U/ном.ф, В | от 57,7 до 400,0 |
| Диапазон номинальных значений линейного напряжения переменного тока Цном.л, В | от 100 до 690 |
| Диапазон измерений фазного (линейного) напряжения переменного тока, В1) | от 0,8- Цном.ф(л) до 1,2-Цном.ф(л) |
| Пределы допускаемой относительной погрешности измерений фазного (линейного) напряжения переменного тока Цф(л), %1) | ±0,5 |
| Номинальные значения силы переменного тока /ном, А | 1 и 5 |
| Диапазон измерений силы переменного тока, А1) | от 0,01 /ном до 1,2/ном |
| Пределы допускаемой относительной погрешности измерений силы переменного тока, %1) | ±0,5 |
| Диапазон измерений частоты переменного тока, Гц | от 45 до 65 |
| Пределы допускаемой относительной погрешности измерений частоты переменного тока, % | ±0,05 |
| Диапазон измерений коэффициента мощности^ | от 0 до 1 |
| Пределы допускаемой приведенной (к диапазону измерений) погрешности измерений коэффициента мощности, %1) | ±0,05 |
| Диапазон измерений активной электрической мощности (энергии), кВт (кВтч)1) | см. таблицу 3 |
| Пределы допускаемой основной относительной погрешности измерений активной электрической мощности (энергии), %1) | см. таблицу 3 |
| Наименование характеристики | Значение |
| Средний температурный коэффициент при измерении активной электрической мощности (энергии), %/°С1) | см. таблицу 4 |
| Диапазон измерений реактивной электрической мощности (энергии), вар (варч)1) | см. таблицу 5 |
| Пределы допускаемой основной относительной погрешности измерений реактивной электрической мощности (энергии), %1) | см. таблицу 5 |
| Средний температурный коэффициент при измерении реактивной электрической мощности (энергии), %/°С1) | см. таблицу 6 |
| Диапазон измерений полной электрической мощности, ВА1) | см. таблицу 7 |
| Пределы допускаемой основной относительной погрешности измерений полной электрической мощности, %1) | см. таблицу 7 |
| Средний температурный коэффициент при измерении полной электрической мощности, %/°С1) | см. таблицу 8 |
| Нормальные условия измерений: - температура окружающей среды, °С | от +20 до +30 |
| 1) При частоте переменного тока 50 Гц. | |
Таблица 3 - Метрологические характеристики при измерении активной электрической мощности (энергии)____
| Значение силы переменного тока, А | Значение напряжения переменного тока, В | Коэффициент мощности СОБф | Пределы допускаемой основной относительной погрешности, % |
| 0,01/ном ^ I ^ 0,05 /ном | от 0,8-ином ) до 1,2-ином | 1 | ±1,0 |
| 0,05/ном ^ I ^ /макс1) | ±0,5 | ||
| 0,02 /ном ^ I ^ 0,10 /ном | 0,5 (при индуктивной нагрузке) 0,8 (при емкостной нагрузке) | ±1,0 | |
| 0,10 /ном ^ I ^ /макс | ±0,6 | ||
| 1) /макс - здесь и далее, максимальное значение силы переменного тока; 2) ином - здесь и далее, номинальное значение напряжения переменного тока. | |||
Таблица 4 - Средний температурный коэффициент при измерении активной электрической мощности (энергии)_
| Значение силы переменного тока, А | Значение напряжения переменного тока, В | Коэффициент мощности cosф | Средний температурный коэффициент, %/°С |
| 0,05 /ном ^ ^ /макс | от 0,8-ином до 1,2•ином | 1 | 0,03 |
| 0,10 /ном ^ ^ /макс | 0,5 (при индуктивной нагрузке) | 0,05 |
Таблица 5 - Метрологические характеристики при измерении реактивной электрической мощности (энергии)____
| Значение силы переменного тока, А | Значение напряжения переменного тока, В | Коэффициент sin9 (при индуктивной или емкостной нагрузке) | Пределы допускаемой основной относительной погрешности, % |
| 0,02 /ном ^ ^ 0,05 /ном | от 0,8-Цном до 1,2 •ином | 1 | ±2,5 |
| 0,05 /ном ^ ^ /макс | ±2,0 | ||
| 0,05 /ном ^ ^ 0,10 /ном | 0,5 | ±2,5 | |
| 0,10 /ном ^ ^ /макс | ±2,0 | ||
| 0,10 /ном ^ ^ /макс | 0,25 | ±2,5 |
Таблица 6 - Средний температурный коэффициент при измерении реактивной электрической мощности (энергии)____
| Значение силы переменного тока, А | Значение напряжения переменного тока, В | Коэффициент sin9 (при индуктивной или емкостной нагрузке) | Средний температурный коэффициент, %/°С |
| 0,05 /ном ^ ^ /макс | от 0,8-Цном до 1,2 •ином | 1 | 0,10 |
| 0,10 /ном ^ ^ /макс | 0,5 (при индуктивной нагрузке) | 0,15 |
Таблица 7 - Метрологические характеристики при измерении полной электрической мощности
| Значение силы переменного тока, А | Значение напряжения переменного тока, В | Пределы допускаемой основной относительной погрешности, % |
| 0,02 /ном ^ ^ 0,05 /ном | от 0,8 Цном до 1,2 Цном | ±1,0 |
| 0,05 /ном ^ ^ /макс | ±0,5 |
Таблица 8 - Средний температурный коэффициент при измерении полной электрической мощности
| Значение силы переменного тока, А | Значение напряжения переменного тока, В | Средний температурный коэффициент, %/°С |
| 0,05 /ном ^ ^ /макс | от 0,8-Ццом до 1,2 •ином | 0,05 |
Таблица 9 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение постоянного тока, В - напряжение переменного тока, В - частота переменного тока, Гц | от 90 до 275 от 90 до 275 50, 60 |
| Потребляемая мощность, ВА, не более | 8 |
| Габаритные размеры (высотахширинахглубина), мм, не более | 96x96x58 |
| Масса, кг, не более | 0,325 |
| Рабочие условия измерений: - температура окружающей среды, °С | от -20 до +55 |
| Средняя наработка на отказ, ч | 87600 |
| Средний срок службы, лет | 25 |
наносится на титульный лист паспорта и руководства по эксплуатации типографским способом и на боковую панель устройств любым технологическим способом.
Таблица 10 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Устройство для измерения и контроля 7KM | - | 1 шт. |
| Паспорт | - | 1 экз. |
| Руководство по эксплуатации | - | 1 экз. на партию |
приведены в разделе 5 «Порядок пусконаладки» руководства по эксплуатации.
Нормативные документы, устанавливающие требования к средству измерений
Приказ Федерального агентства по техническому регулированию и метрологии от 23 июля 2021 г. № 1436 «Об утверждении Государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц»
Правообладатель
Siemens AG, Германия
Место нахождения и адрес юридического лица: Siemensstr, 10; D-93055 Regensburg
