| Номер в госреестре | 86137-22 |
| Наименование СИ | Комплекс программно-технический системы управления и противоаварийной защиты топливозаправочного комплекса ООО "ТЗК Пулково" |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Акционерное общество "ПРИЗ" (АО "ПРИЗ"), г. Москва |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплекс программно-технический системы управления и противоаварийной защиты топливозаправочного комплекса ООО «ТЗК Пулково» (далее - комплекс) предназначен для измерений сигналов силы постоянного тока, сопротивления, количества импульсов, поступающих от первичных измерительных преобразователей, преобразования этих сигналов в значения технологических параметров, контроля и хранения измеренных параметров, формирования управляющих аналоговых сигналов напряжения постоянного тока.
Принцип действия комплекса основан на преобразовании сигналов силы постоянного электрического тока, электрического сопротивления, частоты периодических сигналов в цифровой код при помощи аналого-цифрового преобразователя (АЦП) и на преобразовании цифрового кода в воспроизводимые сигналы напряжения постоянного электрического тока при помощи цифро-аналогового преобразователя (ЦАП).
Комплекс входит в состав автоматизированной системы управления технологическими процессом (АСУ ТП) топливозаправочного комплекса ООО «ТЗК Пулково». Комплекс состоит из: шкаф распределенной системы управления (РСУ); шкафы и щиты системы противоаварийной автоматической защиты (ПАЗ); шкаф системы обнаружения газовой опасности (СОГО); шкафы управления (ШУ), связующее оборудование, сервер и АРМ операторов.
В состав комплекса входят преобразователи измерительные серии К, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 22149-14, 65857-16; модулей аналоговых серий BMX, BME, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 67370-17.
Комплекс обеспечивает автоматическое выполнение следующих оперативных информационных функций:
- автоматизированный сбор и первичная обработка технологической информации, определение значений параметров по измеренным сигналам;
- предупредительная и аварийная сигнализации при выходе технологических показателей за установленные границы
- автоматическая обработка информации;
- управление технологическими режимами в реальном масштабе времени, предотвращение аварийных ситуаций;
- учет наработки оборудования;
- представление технологической и системной информации;
- накопление, контроль и хранение поступающей информации;
- получение данных и контроль срабатывания подсистемы ПАЗ, а также контроль ее работоспособности;
- самодиагностика, выдача сообщений по отказам;
- защита собственных баз данных и программного обеспечения от несанкционированного доступа;
- обнаружение газовой опасности (СОГО);
- контроль работоспособности и диагностику.

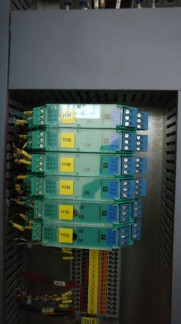

Заводской номер указывается в паспорте в формате числового кода. Нанесение знака поверки на корпус СИ не предусмотрено. Пломбирование комплекса не предусмотрено. На рисунке 1 представлен общий вид модулей аналоговых серий BMX, BME, на рисунке 2 - общий вид преобразователей измерительных серии К.
Программное обеспечение (ПО) включает в себя системное ПО и ПО инструментальных средств разработки прикладных программ, а именно:
- операционную систему реального времени;
- драйверы модулей ввода/вывода и коммуникационных модулей;
- средства диагностики модулей ввода/вывода и коммуникационных модулей;
- средства поддержки интерфейсов и протоколов промышленных сетей;
- средства для хранения данных в памяти ПЛК на период временного отсутствия связи с верхним уровнем.
Программное обеспечение (ПО) выполняет логические и вычислительные операции по реализации функций сбора, обработки, хранения, управления, передачи и представления данных в соответствии с функциями системы автоматизации, функций контроля заданных режимов работы с контролем исправности датчиков.
ПО предусматривает возможность:
- редактирования мнемосхем АРМ;
- создания и редактирования шаблонов отчетных форм определенных на этапе пусконаладки;
- учета и формирования журнала событий;
- автоматического построения, отображения и печати графиков измеряемых величин (трендов).
ПО обеспечивает сбор и предварительную обработку информации от датчиков, а также обмен информацией по полевым магистралям.
ПО предусматривает:
- регламентирование (по паролям) доступа к базам данных и информационным массивам;
- регламентирование (по паролям) доступа к прикладному ПО;
- регламентирование доступа к функциям управления технологическим процессом;
- защиту информации от несанкционированного или непреднамеренного воздействия;
- синхронизацию системного времени управляющего контроллера и АРМ оператора с системным временем верхнего уровня.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значения |
| Идентификационное наименование ПО | ТЗК Пулково |
| Номер версии (идентификационный номер) ПО | не ниже 1.5 |
Таблица 2 - Метрологические характеристики
| Тип сигнала | Количество каналов (ИК) | Состав | Диапазон преобразования | Пределы допускаемой погрешности ИК(1) |
| РСУ | ||||
| AI | 7 | ВМЕAHI0812 | от 4 до 20 мА | ±0,22 % |
| СОГО | ||||
| AI | 62 | ВМЕAHI0812 | от 4 до 20 мА | ±0,22 % |
| Щит управления и ПАЗ №1 | ||||
| AI | 11 | KFD2-STC4-Ex2, ВМЕAHI0812 | от 4 до 20 мА | ±0,30 % |
| Щит ПАЗ №2 | ||||
| AI | 2 | ВМЕAHI0812 | от 4 до 20 мА | ±0,22 % |
| Щит ПАЗ №3 | ||||
| AI | 2 | ВМЕAHI0812 | от 4 до 20 мА | ±0,22 % |
| ШУ 1 | ||||
| AI | 12 | KFD2-STC4-Ex2, ВМЕAHI0812 | от 4 до 20 мА | ±0,30 % |
| AI | 3 | KFD2-UT2-Ex1, ВМЕAHI0812 | НСХ Pt100 (от -50 до +200 °С) | А= ±(0,0007-Тизм+ +1,0) °С |
| AI | 24 | ВМЕAHI0812 | от 4 до 20 мА | ±0,22 % |
| АО | 4 | ВМXAMO0410 | от 0 до 10 В | ±0,16 % |
| FI | 8 | ВМХБЖ0800 | от 0 до 10000 имп. | А= ±1 имп. |
| ШУ 2 | ||||
| AI | 10 | KFD2-STC4-Ex2, ВМЕAHI0812 | от 4 до 20 мА | ±0,30 % |
| AI | 2 | KFD2-UT2-Ex1, ВМЕAHI0812 | НСХ Pt100 (от -50 до +200 °С) | А= ±(0,0007-Тизм+ +1,0) °С |
| AI | 14 | ВМЕAHI0812 | от 4 до 20 мА | ±0,22 % |
| АО | 4 | ВМXAMO0410 | от 0 до 10 В | ±0,16 % |
| FI | 8 | ВМХБИС0800 | от 0 до 10000 имп. | А= ±1 имп. |
Продолжение таблицы 2
| Тип сигнала | Количество каналов (ИК) | Состав | Диапазон преобразования | Пределы допускаемой погрешности ИК (1) |
| ШУ 3 | ||||
| AI | 6 | СТ02-8ТС4-Ех2, ВМЕAHI0812 | от 4 до 20 мА | ±0,30 % |
| AI | 2 | КЕ02-ЦТ2-Ех1, ВМЕAHI0812 | НСХ Pt100 (от -50 до +200 °С) | А= ±(0,0007-Тизм+ +1,0) °С |
| AI | 16 | ВМЕAHI0812 | от 4 до 20 мА | ±0,22 % |
| АО | 4 | ВМXAMO0410 | от 0 до 10 В | ±0,16 % |
| FI | 8 | ВМХЕНС0800 | от 0 до 10000 имп. | А= ±1 имп. |
| ШУ 4 | ||||
| AI | 9 | СТ02-8ТС4-Ех2, ВМЕAHI0812 | от 4 до 20 мА | ±0,30 % |
| AI | 3 | СТ02-иТ2-Ех1, ВМЕAHI0812 | НСХ Pt100 (от -50 до +200 °С) | А= ±(0,0007-Тизм+ +1,0) °С |
| AI | 20 | ВМЕAHI0812 | от 4 до 20 мА | ±0,22 % |
| АО | 4 | ВМXAMO0410 | от 0 до 10 В | ±0,16 % |
| FI | 8 | ВМХЕЖ0800 | от 0 до 10000 имп. | А= ±1 имп. |
| ШУ 5 | ||||
| AI | 3 | ^Б2-8ТС4-Ех2, ВМЕAHI0812 | от 4 до 20 мА | ±0,30 % |
| AI | 1 | ^Б2-иТ2-Ех1, ВМЕAHI0812 | НСХ Pt100 (от -50 до +200 °С) | А= ±(0,0007-Тизм+ +1,0) °С |
| AI | 4 | ВМЕAHI0812 | от 4 до 20 мА | ±0,22 % |
| АО | 4 | ВМXAMO0410 | от 0 до 10 В | ±0,16 % |
| FI | 8 | ВМХЕИС0800 | от 0 до 10000 имп. | А= ±1 имп. |
| ШУ 6 | ||||
| AI | 8 | KFD2-8TC4-Ех2, ВМЕAHI0812 | от 4 до 20 мА | ±0,30 % |
| AI | 7 | ВМЕAHI0812 | от 4 до 20 мА | ±0,22 % |
| ШУ 7 | ||||
| AI | 3 | KFD2-8TC4-Ех2, ВМЕAHI0812 | от 4 до 20 мА | ±0,30 % |
| AI | 1 | ^02-иТ2-Ех1, ВМЕAHI0812 | НСХ Pt100 (от -50 до +200 °С) | А= ±(0,0007-Тизм +1,0) °С |
| AI | 12 | ВМЕAHI0812 | от 4 до 20 мА | ±0,22 % |
| АО | 4 | ВМXAMO0410 | от 0 до 10 В | ±0,16 % |
| FI | 8 | ВМХЕИС0800 | от 0 до 10000 имп. | А= ±1 имп. |
| Примечание - Указаны пределы допускаемой приведенной погрешности (приведенной к диапазону, %) или допускаемой абсолютной погрешности (А) в рабочих условиях эксплуатации. | ||||
Таблица 3 - Основные технические характеристики
| Наименование | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - частота, Гц | 220±22 50±1 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, не более, % - атмосферное давление, кПа | от +10 до +30 70 от 80 до 108 |
| Средний срок службы, лет | 20 |
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Комплекс программно-технический системы управления и противоаварийной защиты топливозаправочного комплекса ООО «ТЗК Пулково» | 1 шт. Зав. № 554.000 | |
| Инструкция по эксплуатации | ПГМВ.401250.136.8-ИЭ.01 | 1 экз. |
| Руководство программиста | ПГМВ.401250.136.8-И5.01 | 1 экз. |
| Паспорт | ПГМВ.401250.136.8-ПС.09 | 1 экз. |
наносится типографским способом на титульные листы эксплуатационной документации. Сведения о методиках (методах) измерений
приведены в разделе 1 инструкции по эксплуатации ПГМВ.401250.136.8-ИЭ.01.
Нормативные документы, устанавливающие требования к средству измерений
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
Правообладатель
Общество с ограниченной ответственностью «Топливозаправочный комплекс Пулково» (ООО «ТЗК Пулково»)
ИНН 7810393786
Адрес: 196210, г. Санкт-Петербург, Пулковское шоссе, д.41, литера 3И
