Резервуары стальные вертикальные цилиндрические РВС, 86140-22

Назначение

Резервуары стальные вертикальные цилиндрические РВС предназначены для измерений объема, а также приема, хранения и отпуска нефтепродуктов.

Описание

Резервуары изготовлены в следующих модификациях: РВС-400, РВС-700, РВС-1000, РВС-10000.

Принцип действия резервуаров основан на измерении объема нефтепродуктов в зависимости от уровня его наполнения.

Резервуары стальные вертикальные цилиндрические РВС представляют собой вертикальные сварные сосуды с плоским днищем, стационарной крышей. Основанием является гидрофобный слой из битумно-песчаной смеси. Резервуары оснащены люками-лазами, штуцерами и лестницей для доступа на крышу, а также необходимыми техническими устройствами для проведения операций по приему, хранению и отпуску нефтепродуктов: приемо-раздаточными патрубками с запорной арматурой; механическими дыхательными клапанами; патрубком слива подтоварной воды; противопожарным оборудованием; молниезащитой, защитой от статического электричества и вторичных проявлений молний.

Заводской номер наносится аэрографическим способом на стенку резервуара и типографским способом в технический паспорт резервуара.

Резервуары стальные вертикальные цилиндрические РВС-400 с заводскими номерами 564, 565, 625, 627, 628; РВС-700 с заводскими номерами 195, 562, 563, 473, 454, 624; РВС-1000 с заводским номером 623; РВС-10000 с заводским номером 210, расположены на территории Публичного акционерного общества «Славнефть-Ярославнефтеоргсинтез».

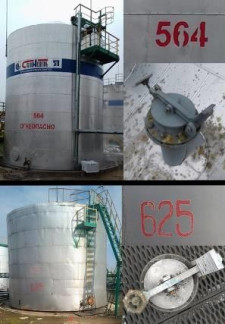

Общий вид резервуаров вертикальных цилиндрических РВС (РВС-400, РВС-700, РВС-1000, РВС-10000) их горловин и заводских номеров представлен на рисунках 1, 2, 3, 4, 5, 6.

Пломбирование резервуаров стальных вертикальных цилиндрических РВС-400, РВС-700, РВС-1000, РВС-10000 не предусмотрено.

Знак поверки наносится на свидетельство о поверке и в градуировочной таблице в месте подписи поверителя.

Технические характеристики

Метрологические и основные технические характеристики резервуаров приведены в таблицах 1 и 2.

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

Знак утверждения типа

наносится на титульный лист технического паспорта резервуара методом печати. Комплектность средства измерений

Таблица 4 - Комплектность резервуара

Сведения о методах измерений

Указаны в п.4 технического паспорта.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Правообладатель

Публичное    акционерное общество «Славнефть-Ярославнефтеоргсинтез»

(ПАО «Славнефть-ЯНОС»)

ИНН 7601001107

Адрес: Российская Федерация, 150023, город Ярославль, Московский проспект,

дом 130.

Телефон: +7 (4852) 44-03-57 E-mail: post@yanos.slavneft.ru
