| Номер в госреестре | 86149-22 |
| Наименование СИ | Калибраторы электрического сопротивления |
| Обозначение типа СИ | КС |
| Изготовитель | Общество с ограниченной ответственностью "СОНЭЛ" (ООО "СОНЭЛ"), д. Григорчиково Московской обл. |
| Год регистрации | 2022 |
| Срок свидетельства | 11.07.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Калибраторы электрического сопротивления КС (далее по тексту - калибраторы) предназначены для воспроизведения электрического сопротивления.
Калибраторы представляют собой настольные лабораторные приборы, конструктивно выполненные в металлических корпусах с возможностью монтажа в стойку 19 дюймов. На лицевой панели калибраторов расположены цифровые и функциональные клавиши, входные разъёмы, тумблер включения питания, жидкокристаллический цифровой дисплей, разъём USB для подключения к компьютеру (только для модификаций КС-50к0-1000-М19, КС-50к0-100G0-M19, КС-50к0-5Т0-М19). На задней панели - расположены разъем сетевого питания, плавкий предохранитель. Управление процессом измерения осуществляется при помощи встроенного микропроцессора.
В калибраторах применяется метод воспроизведения электрического сопротивления, основанный на автоматической коммутации резисторов необходимого номинала в последовательную цепь в соответствии со значением сопротивления, задаваемым с помощью клавиатуры калибратора. При работе процесс воспроизведения отображается на жидкокристаллическом дисплее в виде цифровых значений установленных номиналов сопротивлений и индикаторов единиц величин.
К калибраторам данного типа относятся четыре модификации: KC-50k0-10G0-M19, КС-50k0-100G0-M19, KC-50k0-5T0-M19, KC-10G0-10T0-M19. Модификации отличаются метрологическими характеристиками.
Нанесение знака поверки на приборы не предусмотрено.
Заводской номер, идентифицирующий каждый экземпляр средства измерений, наносится с помощью наклейки, лазерным принтом или иным способом на заднюю панель калибратора в виде цифрового обозначения.

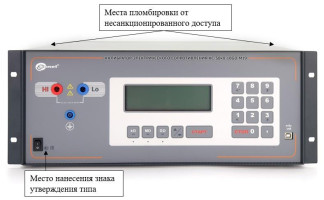

Общий вид калибраторов с указанием мест пломбировки, нанесения знака утверждения типа и заводского номера приведены на рисунках 1-5. Места пломбирования от несанкционированного доступа расположены под съёмной верхней панелью корпуса.
Место нанесения знака утверждения типа
Место нанесения знака утверждения типа
Место нанесення знака утверждения типа
Место нанесення знака утверждения типа
| Место нанесения знака | Место нанесения | |
| утверждения типа | заводского номера |
Рисунок 5 - Общий вид задней панели калибратора электрического сопротивления с указанием места нанесения знака утверждения типа и заводского номера
Управление режимами работы и настройками калибраторов осуществляется с помощью внутреннего программного обеспечения (далее по тексту - ПО), которое встроено в защищённую от записи память микроконтроллера, что исключает возможность его несанкционированных настройки и вмешательства, приводящим к искажению результатов измерений. ПО не является метрологически значимым и недоступно для изменения пользователем.
Уровень защиты от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Калибратор электрического сопротивления (КС-50к0- 10G0-M19, КС-50к0- 100G0-M19, КС-50к0-5Т0-М19, КС- 10G0-10T0-M19) |
| Номер версии (идентификационный номер ПО), не ниже | 3.93 |
| Цифровой идентификатор ПО | ee09f3041e61d7b7907a5ca4f34bdec9 (MD5) |
Таблица 2 - Метрологические характеристики
| Модификация | Диапазоны воспроизведения электрического сопротивления | Разрешение | Пределы допускаемой абсолютной погрешности воспроизведения электрического сопротивления AR, Ом |
| KC-50k0-10G0-M19 | от 50 до 950 кОм | 50 кОм | ±0,001-R |
| от 1 до 99,95 МОм | 0,05 МОм | ±0,002-R | |
| от 100 до 999,9 МОм | 0,1 МОм | ±0,01-R | |
| от 1 до 10 ГОм | 0,01 ГОм | ±0,01-R | |
| KC-50k0-100G0-M19 | от 50 до 950 кОм | 50 кОм | ±0,0005-R |
| от 1 до 99,95 МОм | 0,05 МОм | ±0,001-R | |
| от 100 до 999,9 МОм | 0,1 МОм | ±0,005-R | |
| от 1 до 100 ГОм | 0,01 ГОм | ±0,005-R | |
| KC-50k0-5T0-M19 | от 0,05 до 99,9 МОм | 0,05 МОм | ±0,005-R |
| от 100,0 до 999,9 МОм | 0,1 МОм | ±0,015-R | |
| от 1 до 999,99 ГОм | 0,01 ГОм | ±0,015-R | |
| от 1 до 5 ТОм | 0,01 ТОм | ±0,015-R | |
| KC-10G0-10T0-M19 | от 10 до 990 ГОм | 10 ГОм | ±0,01-R |
| от 1 до 10 ТОм | 0,1 ТОм | ±0,015-R | |
| Примечания: где R - значение электрического сопротивления, установленное на калибраторе электрического сопротивления КС, Ом | |||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Максимальная сила постоянного тока на разъёмах, не более: - KC-50k0-10G0-M19, KC-50k0-100G0-M19, KC-50k0-5T0-M19, мА | 1,5 |
| - KC- 10G0-10T0-M19, мкА | 1 |
| Максимальное напряжение постоянного тока, кВ, не более: - KC-50k0-10G0-M19, KC-50k0-100G0-M19 | 2,5 |
| - KC-50k0-5T0-M19 | 5 |
| - KC- 10G0-10T0-M19 | 10 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | от 100 до 240 от 50 до 60 |
| Габаритные размеры (длинахширинахвысота), мм, не более | 495x485x185 |
| Масса, кг, не более | 16 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность, % - атмосферное давление, кПа | от +10 до +30 от 25 до 60 от 84 до 106,7 |
| Средняя наработка на отказ, ч, не менее | 5000 |
| Средний срок службы, лет, не менее | 15 |
Знак утверждения типа наносится
на лицевую и на заднюю панель калибраторов методом трафаретной печати и на титульный лист руководства по эксплуатации и паспорта типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Калибратор электрического сопротивления KC | КС-50k0-10G0-M19, КС-50k0-100G0-M19, КС-50к0-5Т0-М19, КС-50к0-10Т0-М19 | 1 шт. |
| Кабель питания с сетевой вилкой | - | 1 шт. |
| Провод измерительный 1,8 м с разъемами «банан» 5 кВ голубой | — | 1 шт. |
| Провод измерительный 1,8 м с разъемами «банан» 5 кВ красный | — | 1 шт. |
| Провод измерительный 1,8 м экранированный с разъемами «банан» 5 кВ черный | - | 1 шт. |
| Кабель USB 2.0 A-вилка B-вилка 1,8 м | - | 1 шт. * |
| Руководство по эксплуатации | Калибраторы электрического сопротивления КС. СНБА.411640.035РЭ Руководство по эксплуатации | 1 экз. |
| Паспорт | КС-50k0-10G0-M19, КС-50k0-100G0-M19 КС-50к0-5ТО-М19, КС-50k0-10T0-M19 Калибраторы электрического сопротивления. Паспорт (в зависимости от модификации) | 1 экз. |
| * - только для калибраторов модификаций KC-50k0-10G0-M19, KC-50k0-100G0-M19, KC-50k0-5T0 -M19 | ||
приведены в разделе 3 «ПРОГРАММА УПРАВЛЕНИЯ КАЛИБРАТОРАМИ СЕРИИ КС» руководства по эксплуатации: Калибраторы электрического сопротивления КС. СНБА.411640.035РЭ. Руководство по эксплуатации.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
Приказ Росстандарта от 30.12.2019 № 3456 Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока
СНБА.411640.035ТУ. Калибраторы электрического сопротивления КС. Технические
условия
Правообладатель
Общество с ограниченной ответственностью «:СОНЭЛ» (ООО «:СОНЭЛ»)
ИНН 7723321993
Адрес: 142713, Московская обл., Ленинский р-н, д. Григорчиково, ул. Майская, д. 12 Адрес места осуществления деятельности: 142714, Московская обл., Ленинский р-н, с/п Молоковское, д. Мисайлово, ул. Первомайская, д. 158А Телефон: +7 (495) 287-43-53 Веб-сайт: www.sonel.ru
