| Номер в госреестре | 86154-22 |
| Наименование СИ | Зонды системы мониторинга и управления |
| Обозначение типа СИ | C-PROBE |
| Изготовитель | Общество с ограниченной ответственностью "КОМС" (ООО "КОМС"), г. Москва |
| Год регистрации | 2022 |
| Срок свидетельства | 14.07.2027 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Зонды системы мониторинга и управления C-PROBE (далее - зонды) предназначены для измерений параметров сетей передачи данных.
Принцип действия зондов основан на формировании тестового трафика в активных соединениях сети связи, измерении и регистрации характеристик этого трафика при прохождении по сети связи, анализа измеренных характеристик с целью получения статистических оценок целостности и устойчивости функционирования каналов сети связи.
Измерению подлежат характеристики трафика между зондами или зондами и серверами системы мониторинга и управления, в том числе центральным сервером.
Зонды могут применяться в качестве блоков аппаратных для дистанционных измерений (БАДИ) в сопряжении с комплексом измерительным ВЕКТОР-2019-Х (номер в госреестре СИ 83799-21) и иметь возможность формирования и передачи тестового трафика, содержащего заданный эталонный объем информации и измерения характеристик переданного трафика в точках подключения к сети передачи данных. Информация об измеряемых характеристиках передаётся для дальнейшей обработки на серверы системы мониторинга и управления и может передаваться на блок управления комплексом измерительным ВЕКТОР-2019-Х.
Зонды могут применяться для измерений, выполняемых при учете объема оказанных услуг электросвязи операторами связи, и для измерений параметров сетей передачи данных в соответствии с Постановлением Правительства РФ № 1847 от 16.11.2020г.
Управление зондами осуществляется дистанционно с помощью серверов системы мониторинга и управления или с помощью блока управления комплексом измерительным ВЕКТОР-2019-Х. В состав зондов входят вычислители общего назначения. Зонды в сопряжении с комплексом измерительным ВЕКТОР-2019-Х обладают функциями хранения и сравнения файлов эталонных объемов.
Конструктивно зонды выполнены в виде моноблоков, в которых размещены специализированные электронные платы. На боковых панелях корпусов расположены соответствующие разъемы для подключения к сети связи, подачи электропитания. Защитные корпуса моноблоков изготавливаются из штампованного металла или пластика и имеют съемную боковую или нижнюю панель, крепление которой осуществляется с помощью винтов. Корпуса зондов могут иметь специальный слот для установки модулей приемовычислительных ВЕКТОР-СС (номер в госреестре СИ 73180-18).
Зонды выпускаются в следующих модификациях: C-PROBE ESR-10-S1, C-PROBE ESR-10-S2, C-PROBE ESR-10 SLA-S1, C-PROBE ESR-10 SLA-S2, C-PROBE ESR-20-S1, C-PROBE ESR-20-S2, C-PROBE ESR-21-S1, C-PROBE ESR-21-S2, C-PROBE ESR-RR-S1, C-PROBE ESR-RR-S2. Модификации зондов отличаются по функциональному назначению. Цифровые символы в обозначениях модификаций указывают на конструктивные отличия в разъемах подсоединения и наличии информационных индикаторов, последние символы S1 или S2 определяют режим синхронизации шкалы времени (S1 - режим Stratuml, S2 - режим Stratum 2).
При работе зондов с последним символом S1 в обозначении модификации в составе комплекса измерительного ВЕКТОР-2019-А, с помощью встроенного ПО, осуществляется непрерывная настройка опорного тактового генератора зонда по сигналам частоты и времени, получаемым от ВЕКТ0Р-2019-БАДИ-ХХХХХ (номер в госреестре СИ 81411-21) со встроенным приёмником ВЕКТОР-СС сигналов глобальных навигационных спутниковых систем (ГНСС) ГЛОНАСС/GPS, при непосредственном подключении ВЕКТ0Р-2019-БАДИ-ХХХХХ к зонду.
При работе зондов с последним символом S2 в обозначении модификации в составе комплекса измерительного ВЕКТ0Р-2019-Б, с помощью встроенного ПО, осуществляется непрерывная настройка опорного тактового генератора зонда по сигналам частоты и времени, получаемым от ВЕКТОР-2019-БАДИ-ХХХХХ со встроенным приёмником ВЕКТОР-СС сигналов ГНСС ГЛОНАСС/GPS, по сетям пакетной передачи данных.
Настройка опорного тактового генератора зондов осуществляется для формирования шкалы времени зондов, синхронизированной с национальной шкалой времени Российской Федерации UTC (SU), необходимой для регистрации времени передачи/приёма IP-пакетов и измерения расхождения шкал времени в сетях операторов связи.
Измерения задержек и вариаций задержек передачи пакетов данных осуществляются методом прямых измерений расхождения внутренней шкалы времени зондов, синхронизованной с национальной шкалой времени Российской Федерации UTC (SU), со шкалами времени, синхронизованными с сетевыми событиями (отправка или приём пакетов данных).
Заводские номера, однозначно идентифицирующие каждый экземпляр зондов, наносятся на нижнюю панель в форме шильды, содержащей заводской номер в цифро-буквенном формате, методом наклеивания.

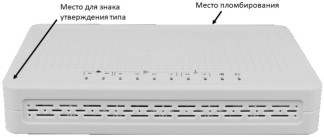

Внешний вид зондов различных модификаций с указанием мест нанесения знаков утверждения типа и пломбирования представлен на рисунках 1-5.
В зонды устанавливается специальное программное обеспечение (ПО). Специальное ПО определяет режим синхронизации шкалы времени зондов: режим Stratuml (для модификаций с последним символом S1 в обозначении), режим Stratum 2 (для модификаций с последним символом S2 в обозначении).
Идентификационные данные ПО приведены в таблице 1.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационны данные (признаки) | Значение |
| Идентификационное наименование ПО | C-Agent |
| Номер версии (идентификационный номер) ПО | не ниже 1.0 |
| Цифровой идентификатор ПО | указывается в паспорте зонда на конкретную его модификацию |
| Алгоритм вычисления цифрового идентификатора | md5 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |
| Модификации с последним символом S1 в обозначении | Модификации с последним символом S2 в обозначении | |
| Диапазон формирования/измерений длительности сеанса передачи данных, с | от 1,0 до 86400 | от 1,0 до 86400 |
| Пределы допускаемой абсолютной погрешности формирования/измерений длительности сеанса передачи данных, с | ±0,3 | ±0,3 |
| Диапазон формирования/измерений количества информации (объема данных), байт | от 10 до Ы010 | от 10 до Ы010 |
| Пределы допускаемой абсолютной погрешности формирования/измерений количества информации при передаче количества информации менее или равно 100 кбайт, байт | ±10 | ±10 |
| Пределы допускаемой абсолютной погрешности формирования/измерений количества информации при передаче количества информации более 100 кбайт, байт, K - количество передаваемой информации (данных), байт | ±110-4 K | ±110-4 K |
| Диапазон измерений средней двусторонней задержки передачи пакетов данных, мкс | от 40 до 1,5 106 | от 100 до 1,5106 |
| Пределы допускаемой абсолютной погрешности измерений средней двусторонней задержки передачи пакетов данных до 1-104 мкс, мкс | - | ±100 |
| Пределы допускаемой относительной погрешности измерений средней двусторонней задержки передачи пакетов данных в диапазоне от 1-104 до 1,5 106 мкс, % | - | ±1 |
| Пределы допускаемой абсолютной погрешности измерений средней двусторонней задержки передачи пакетов данных до 4-103 мкс, мкс | ±40 | - |
| Пределы допускаемой относительной погрешности измерений средней двусторонней задержки передачи пакетов данных в диапазоне от 4-103 до 1,5 106 мкс, % | ±1 | - |
| Диапазон измерений средней односторонней задержки передачи пакетов данных, мкс | от 20 до 1,5106 | от 200 до 1,5106 |
| Пределы допускаемой относительной погрешности измерений средней односторонней задержки передачи пакетов данных, % | - | ±50 |
| Пределы допускаемой абсолютной погрешности измерений средней односторонней задержки передачи пакетов данных до 2-103 мкс, мкс | ±20 | - |
| Пределы допускаемой относительной погрешности измерений средней односторонней задержки передачи пакетов данных в диапазоне от 2-103 до 1,5 106 мкс, % | ±0,5 | - |
| Наименование характеристики | Значение | |
| Модификации с последним символом S1 в обозначении | Модификации с последним символом S2 в обозначении | |
| Диапазон измерений вариации двусторонней задержки передачи пакетов данных, мкс | от 40 до 1105 | от 100 до 1105 |
| Пределы допускаемой абсолютной погрешности измерений вариации двусторонней задержки передачи пакетов данных до 1-104 мкс, мкс | ±40 | ±100 |
| Пределы допускаемой относительной погрешности измерений вариации двусторонней задержки передачи пакетов данных в диапазоне от 1-104 до 1105 мкс, % | ±1 | ±1 |
| Диапазон измерений вариации односторонней задержки передачи пакетов данных, мкс | от 20 до 5 104 | от 50 до 5 104 |
| Пределы допускаемой абсолютной погрешности измерений вариации односторонней задержки передачи пакетов данных до 5-103 мкс, мкс | ±20 | ±50 |
| Пределы допускаемой относительной погрешности измерений вариации односторонней задержки передачи пакетов данных в диапазоне от 5-103 до 5-104 мкс, % | ±0,5 | ±0,5 |
| Диапазон измерений коэффициента потерь пакетов данных за период измерений | от 0 до 1 | от 0 до 1 |
| Пределы допускаемой абсолютной погрешности измерений коэффициента потерь пакетов данных | ±1,540-5 | ±1,540-5 |
| Диапазон измерений пропускной способности канала передачи данных, бит/с | от 512 до 1109 | от 512 до 1109 |
| Пределы допускаемой относительной погрешности измерений пропускной способности канала передачи данных, % | ±1 | ±1 |
| Пределы допускаемой абсолютной погрешности синхронизации шкалы времени относительно национальной шкалы времени Российской Федерации UTC(SU) в режиме Stratum 1, мкс | ±40 | - |
| Пределы допускаемой абсолютной погрешности синхронизации шкалы времени относительно национальной шкалы времени Российской Федерации UTC(SU) в режиме Stratum 2, мкс | - | ±100 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока частотой 50 ± 5 Гц, В | 220 ± 22 |
| Наименование характеристики | Значение |
| Потребляемая мощность, В-А, не более: - C-PROBE ESR-10-S1, C-PROBE ESR-10-S2, C-PROBE ESR-10 SLA- | |
| S1, C-PROBE ESR-10 SLA-S2 | 9 |
| - C-PROBE ESR-20-S1, C-PROBE ESR-20-S2 | 25 |
| - C-PROBE ESR-21-S1, C-PROBE ESR-21-S2 | 32 |
| - C-PROBE ESR-RR-S1, C-PROBE ESR-RR-S2 | 5 |
| Габаритные размеры, мм, не более: - C-PROBE ESR-10-S1, C-PROBE ESR-10-S2, C-PROBE ESR-10 SLA- | |
| S1, C-PROBE ESR-10 SLA-S2 (ширина х высота х глубина) | 185 х 32 х 118 |
| - C-PROBE ESR-20-S1, C-PROBE ESR-20-S2 (ширина х высота х глубина) | 267 х 44 х 212 |
| - C-PROBE ESR-21-S1, C-PROBE ESR-21-S2 (ширина х высота х глубина) | 430 х 44 х 225 |
| - C-PROBE ESR-RR-S1, C-PROBE ESR-RR-S2 (диаметр х высота) | 100 х 23 |
| Масса, кг, не более: | |
| - C-PROBE ESR-10-S1, C-PROBE ESR-10-S2, C-PROBE ESR-10 SLA- | |
| S1, C-PROBE ESR-10 SLA-S2 | 1,0 |
| - C-PROBE ESR-20-S1, C-PROBE ESR-20-S2 | 2,0 |
| - C-PROBE ESR-21-S1, C-PROBE ESR-21-S2 | 3,5 |
| - C-PROBE ESR-RR-S1, C-PROBE ESR-RR-S2 | 0,1 |
| Условия эксплуатации | По группе 2 ГОСТ 22261-94 |
Знак утверждения типа наносится
типографским способом на руководство по эксплуатации и на верхние панели зондов в виде наклейки.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество, экз./шт. |
| Зонд системы мониторинга и управления C-PROBE* | - | 1* |
| Комплект принадлежностей | - | 1 |
| Руководство по эксплуатации | 62.01.12-002-45037638-2021 РЭ | 1 |
| Паспорт | 62.01.12-002-45037638-2021 ПС | 1 |
| * Модификация зонда определяется договором поставки | ||
изложены в разделе 4 руководства по эксплуатации 62.01.12-002-45037638-2021 РЭ
Нормативные документы, устанавливающие требования к средству измерений
ГОСТ 22261-94 ГСИ. Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ Р 8.873-2014 ГСИ. Государственная поверочная схема для технических систем и устройств с измерительными функциями, осуществляющих измерения объемов (количества) цифровой информации (данных), передаваемых по каналам Интернет и телефонии
Приказ Федерального агентства по техническому регулированию и метрологии от 31 июля 2018 г. № 1621 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»
62.01.12-002-45037638-2021 ТУ «Зонды системы мониторинга и управления C-PROBE. Технические условия»
Правообладатель
Общество с ограниченной ответственностью «КОМС» (ООО «КОМС»)
Адрес регистрации: 121205, город Москва, территория Сколково инновационного центра, улица Нобеля, дом 5, эт. 2, пом. 67 ИНН: 7733232005
