| Номер в госреестре | 86157-22 |
| Наименование СИ | Мерник металлический технический 1-го класса |
| Обозначение типа СИ | ММГ-1100 |
| Изготовитель | "Смелянский машиностроительный завод" (изготовлен в 1974 г.), Украина |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Мерник металлический технический 1-го класса ММГ-1100 (далее - мерник) предназначен для измерений объема жидкости.
Мерник изготовлен в модификации ММГ -1100.
Принцип действия мерника основан на заполнении или сливе из него жидкости и предназначен для измерения жидкости в объёме полной вместимости.
Мерник состоит из стального резервуара, имеющего форму усеченного конуса, установленного на опоры в горизонтальном положении при помощи отвеса. Угол наклона к горизонтальной плоскости составляет не менее 3°, что обеспечивает полный слив измеряемой жидкости. Мерник имеет вертикальную горловину, закрытую герметичной крышкой, оборудованную устройством для сообщения внутренней полости мерника с атмосферой, патрубками наливной и переливной трубы и двумя смотровыми окнами диаметрально расположенными друг против друга. На переднем смотровом окне горловины укреплена шкальная пластина с отметкой номинальной вместимости. Крышка горловины снабжена термометром сопротивления для снятия показаний температуры жидкости.
Мерник имеет краны для отбора проб, указатель уровня со стеклянной трубкой для контроля за наполнением мерника. В нижней точке внутренней поверхности мерника имеется патрубок с краном для слива жидкости.
Заводской номер нанесен на маркировочную табличку ударным способом.

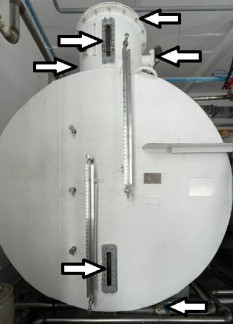

Общий вид мерника и схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 1.
Рисунок 1 - Общий вид мерника металлического технического 1 -го класса ММГ -1100 и схема пломбировки от несанкционированного доступа, обозначение места
нанесения знака поверки.
Знак поверки наносится на следующие пломбы:
-пломба, ограничивающая доступ к крану сливному;
-пломба, ограничивающая доступ к смотровым окнам;
-пломба, ограничивающая доступ к наливной трубе;
-пломба, ограничивающая доступ к люку горловины;
-пломба, ограничивающая доступ к переливной трубе.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, дм3 | 11070 |
| Пределы допускаемой относительной погрешности при температуре +20 °С от номинального значения полной вместимости, % | ±0,2 |
| Класс по ГОСТ 8.633-2013 | 1 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры, мм, не более | |
| - длина | 3860 |
| - диаметр 1 | 2100 |
| - диаметр 2 | 1700 |
| Условия эксплуатации: | |
| температура окружающей среды, °С | от - 30 до + 40 |
| относительная влажность, % | от 30 до 80 |
| атмосферное давление, кПа | от 84,0 до 106,7 |
наносится на титульный лист паспорта печатным способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Мерник металлический технический 1-го класса зав. № 1004 | ММГ-1100 | 1 шт. |
| Паспорт | 1 шт. |
приведены в разделе 9 паспорта.
Нормативные документы, устанавливающие требования к мернику металлическому техническому 1-го класса ММГ-1100
Приказ Росстандарта от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерения массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости».
Правообладатель
«Смелянский машиностроительный завод», Украина
Адрес: 20700, Украина, Черкасская обл., г. Смела, ул. Независимости, д. 67
