| Номер в госреестре | 86159-22 |
| Наименование СИ | Модули универсальной кроссовой системы |
| Обозначение типа СИ | MTL SUM5 |
| Изготовитель | "Eaton Electric Limited", Великобритания |
| Год регистрации | 2022 |
| Срок свидетельства | 14.07.2027 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Модули универсальной кроссовой системы MTL SUM5 (далее - модули) предназначены для преобразований входных сигналов силы и напряжения постоянного тока в выходные сигналы силы и напряжения постоянного тока.
Принцип действия модулей основан на преобразовании аналоговых сигналов силы и напряжения постоянного тока, их измерении, обработке и выдаче электрических выходных сигналов силы и напряжения постоянного тока, пропорциональных входному сигналу.
Конструктивно модули выполнены в формованном поликарбонатном корпусе и состоят из: модуля ввода-вывода универсального MTL4-ADIO (далее - MTL4-ADIO) и базового модуля MTL4-BSIS (далее - MTL4-BSIS), обеспечивающего функционирование MTL4-ADIO. Базовый модуль MTL4-BSIS изготавливается в двух исполнениях: искробезопасный тип (корпус выполнен в синем цвете) и общего назначения (корпус выполнен в сером цвете).
Универсальная кроссовая система MTL SUM5 включает в себя:
- модули ввода-вывода универсальные MTL4-ADIO;
- базовые модули MTL4-BSIS;
- один или несколько модулей сигнализации MTL4-DMA или MTL4-DMAR (релейный) (далее - MTL4-DMA);
- стандартную несущую плату MTL-CS16 (далее - MTL-CS16), на которую устанавливаются MTL4-ADIO и MTL4-BSIS.
Дополнительно универсальная кроссовая система MTL SUM5 может комплектоваться модулями защиты от импульсного перенапряжения MTL4-SD или MTL4-SDR (релейный модуль) и модулем заземления MTL4-GND (далее - MTL4-GND).
Метрологические характеристики универсальной кроссовой системы MTL SUM5 обеспечиваются метрологическими характеристиками модулей ввода-вывода универсальных MTL4-ADIO. MTL4-ADIO имеют два режима работы: аналогового ввода «AI» и аналогового вывода «AО», которые реализуются различными подключениями источника входного сигнала и средств измерений выходного сигнала.
Заводской номер наносится на корпус MTL4-ADIO, MTL4-BSIS и MTL4-DMA любым технологическим способом в виде буквенно-цифрового кода.

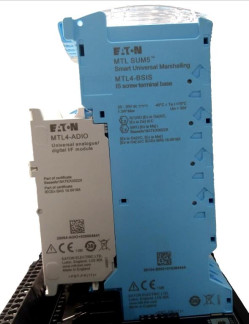

Общий вид модулей с указанием мест нанесения знака утверждения типа, мест нанесения заводского номера представлен на рисунке 1 . Общий вид универсальной кроссовой системы MTL SUM5 представлен на рисунке 2. Нанесение знака поверки на модули в обязательном порядке не предусмотрено. Пломбирование модулей не предусмотрено.
Программное обеспечение (далее - ПО) модулей состоит из встроенного и внешнего ПО. Встроенное ПО является метрологически значимым. Метрологические характеристики модулей нормированы с учетом влияния встроенного ПО. Конструкция модулей исключает возможность несанкционированного влияния на встроенное ПО и измерительную информацию.
Внешнее ПО является метрологически не значимым и предназначено для настройки и конфигурирования модулей.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные встроенного и внешнего ПО модулей приведены в таблицах 1 и 2.
Таблица 1 - Идентификационные данные встроенного ПО
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер ПО), не ниже | v02.11 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Идентификационные данные внешнего ПО
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | MTL4-PCS |
| Номер версии (идентификационный номер ПО), не ниже | 1.0.4.0 |
| Цифровой идентификатор ПО | - |
типа
типа
Таблица 3 - Метрологические характеристики MTL4-ADIO
| Режим работы MTL4-ADIO | Тип входного сигнала | Поддиапазоны входного сигнала | Тип выходного сигнала | Поддиапазоны выходного сигнала | Пределы допускаемой абсолютной основной погрешности преобразова ний | Допускаемый температурный коэффициент, % от диапазона выходного сигнала/°С |
| Режим аналогового ввода «AI» | Сила постоянного тока | от 4 до 20 мА | Сила постоянного тока | от 4 до 20 мА | ±20,00 мкА | 0,01 |
| от 0 до 20 мА | Напряжение постоянного тока | от 0 до 5 В | ±20,00 мВ | 0,01 | ||
| от 0 до 20 мА | от 0 до 10 В | ±20,00 мВ | 0,01 | |||
| Напряжение постоянного тока | от 0 до 5 В | Напряжение постоянного тока | от 0 до 5 В | ±20,00 мВ | 0,01 | |
| от 0 до 5 В | от 0 до 10 В | ±30,00 мВ | 0,01 | |||
| от 0 до 10 В | от 0 до 10 В | ±30,00 мВ | 0,01 | |||
| от 0 до 5 В | Сила постоянного тока | от 0 до 20 мА | ±40,00 мкА | 0,01 | ||
| от 0 до 10 В | от 0 до 20 мА | ±40,00 мкА | ||||
| Режим аналогового вывода «AO» | Сила постоянного тока | от 4 до 20 мА | Напряжение постоянного тока | от 1 до 5 В | ±20,00 мВ | 0,01 |
| от 4 до 20 мА | от 0 до 10 В | ±30,00 мВ | 0,01 | |||
| Напряжение постоянного тока | от 0 до 5 В | Напряжение постоянного тока | от 0 до 10 В | ±20,00 мВ | 0,01 | |
| от 0 до 10 В | от 0 до 10 В | ±30,00 мВ | 0,01 |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение постоянного тока, В | от 20 до 30 |
| Габаритные размеры MTL4-ADIO (высотахдлинахширина), мм, не более | 95,0x40,0x11,0 |
| Масса MTL4-ADIO, кг, не более | 0,45 |
| Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % | от +15 до +25 до 80 |
| Рабочие условия измерений: - температура окружающей среды, °С - относительная влажность, % | от -40 до +60 от 5 до 95 |
| Средняя наработка на отказ, ч | 1660000 |
| Средний срок службы, лет | 10 |
| Маркировка взрывозащиты | [Ex ia Ga] IIC X [Ex ia Da] IIIC X [Ex ia Ma] I X |
наносится на титульный лист руководства по эксплуатации типографским способом и на корпус модулей любым технологическим способом.
| Таблица 5 - Комплектность средства измерений | ||
| Наименование | Обозначение | Количество |
| Модуль универсальной кроссовой системы MTL SUM5 | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
приведены в разделе 1 «Введение» руководства по эксплуатации.
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 года № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»
Приказ Федерального агентства по техническому регулированию и метрологии от 01 октября 2018 года № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 110-16 до 100 А»
Правообладатель
Фирма «Eaton Electric Limited», Великобритания
Место нахождения и адрес юридического лица: Great Marlings, Butterfield, Luton, Bedfordshire LU2 8DL, UK
