| Номер в госреестре | 86168-22 |
| Наименование СИ | Модули контроля и управления для электроагрегатов |
| Обозначение типа СИ | МКУ |
| Изготовитель | Общество с ограниченной ответственностью "Микросистема" (ООО "Микросистема"), Калужская обл., г. Обнинск; Общество с ограниченной ответственностью "Научно-исследовательский и проектно-конструкторский институт электроагрегатов и пе |
| Год регистрации | 2022 |
| Срок свидетельства | 14.07.2027 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Модули контроля и управления для электроагрегатов МКУ (далее - МКУ) предназначены для измерений напряжения, частоты и силы переменного тока электросети, активной мощности, потребляемой нагрузкой генератора, температуры масла и охлаждающей жидкости, избыточного давления масла, уровня топлива, напряжения постоянного тока аккумуляторной батареи и автоматического управления режимами работы дизельных электроагрегатов и электростанций мощностью до 715 кВт.
Конструктивно МКУ представляют собой устройство, основу которого составляет электронная плата, установленная в защитный пластиковый корпус. На лицевой стороне корпуса расположены кнопки управления, галетный переключатель и светодиодные индикаторы, на задней стороне корпуса расположены клеммные колодки для подключения к измеряемой сети и первичным преобразователям температуры масла и охлаждающей жидкости, избыточного давления масла, уровня топлива, установленных на электроагрегате и не входящих в комплект поставки МКУ. МКУ изготавливаются в трех корпусах, отличающихся внешним видом.
Принцип действия МКУ при измерении параметров трехфазной цепи основан на измерении по каждой фазе сигналов напряжения и силы переменного тока и вычислении среднеквадратичного значения напряжения и силы тока, активной мощности и частоты напряжения.
Принцип действия МКУ при измерении температуры, уровня топлива и избыточного давления основан на измерении унифицированных аналоговых сигналов напряжения постоянного тока, силы постоянного тока или сопротивления постоянного тока, поступающих от первичных преобразователей, не входящих в состав МКУ, и преобразовании результатов измерений в эквивалентный цифровой сигнал измеряемой величины.
В зависимости от заказа, МКУ могут иметь два основных исполнения, отличающиеся номинальной частотой переменного тока измеряемой трехфазной сети - 50 Гц и 400 Гц. МКУ каждого из основных исполнений имеют различные дополнительные конструктивнопрограммные исполнения, различающиеся настроенными диапазонами измерений унифицированных сигналов, поступающих от первичных преобразователей температуры масла и охлаждающей жидкости, избыточного давления масла и уровня топлива, установленных на электроагрегате. Маркировка МКУ представлена на рисунке 1.
Знак поверки наносится на лицевую часть МКУ в любом удобном месте, не препятствующем работе с МКУ. Серийный номер, обеспечивающий идентификацию каждого экземпляра средства измерений, наносится на индивидуальную этикетку и имеет цифровое обозначение.
Для предотвращения несанкционированного доступа на МКУ имеются одноразовые пломбы, нанесенные на один или несколько винтов, фиксирующих заднюю крышку корпуса и гайку крепления галетного переключателя.
МКУ 5.130.ХХХ.ХХХ м
или «Модуль контроля и управления»
Номинальное напряжение питания: 12- 12 В; 24 — 24Ъ
Номинальная частота измеряемой цепи:
4 - 400 Гц; 5 - 50 Гц
0 - без датчиков тока
1 - с модулем МДТ для 1ном до 60А
Порядковый номер конструктивнопрограммного исполнения
М - исполнение с разъемами 2EDGV без М — с разъемами MPW

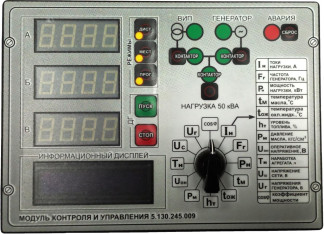

Рисунок 1 - Маркировка МКУ Общий вид представлен на рисунках с 2 по 7.
Место пломбировки
Программное обеспечение (ПО) является внутренним (встроенным), устанавливается при изготовлении МКУ, пользователь не имеет возможности считывания и модификации ПО.
ПО разделяется на метрологически значимую и метрологически незначимую части.
Метрологически значимая часть ПО неизменна и выполняет функцию преобразования результатов измерений рабочих параметров дизельных электроагрегатов и электростанций в цифровой сигнал, поступающий в дальнейшем в метрологически незначимую часть ПО и на индикатор для отображения результатов измерений. Влияние ПО на метрологические характеристики учтено при их нормировании.
Метрологически незначимая часть ПО представляет собой алгоритмы управления дизельных электроагрегатов и электростанций и настраивается производителем МКУ под работу с конкретным электроагрегатом.
Уровень защиты встроенного в МКУ ПО от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные ПО | Значение |
| Идентификационное наименование ПО | Недоступно |
| Номер версии (идентификационный номер) ПО | Недоступно |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Недоступно |
Таблица 2 - Метрологические характеристики
| Наименования характеристики | Значение |
| Диапазон измерений линейного напряжения трехфазной сети, В: - исполнения с номинальной частотой измеряемой цепи 50 Гц - исполнения с номинальной частотой измеряемой цепи 400 Гц | от 140 до 500 от 140 до 300 |
| Пределы допускаемой приведенной (к верхнему пределу диапазона) погрешности измерений линейного напряжения1, % | ±1 |
| Диапазон измерений силы переменного тока, А2 | от 0 до 2100 |
| Пределы допускаемой приведенной (к верхнему пределу настроенного диапазона) погрешности измерений силы переменного тока, % | ±1,5 |
| Диапазон измерений частоты переменного напряжения, Гц: - исполнения с номинальной частотой измеряемой цепи 50 Гц - исполнения с номинальной частотой измеряемой цепи 400 Гц | от 30 до 70 от 360 до 460 |
| Пределы допускаемой абсолютной погрешности измерений частоты переменного напряжения, Гц: - исполнения с номинальной частотой измеряемой цепи 50 Гц - исполнения с номинальной частотой измеряемой цепи 400 Гц | ±0,1 ±4,6 |
| Диапазон измерений напряжения постоянного тока (напряжение аккумуляторной батареи), В | от 7 до 33 |
| Пределы допускаемой приведенной (к верхнему пределу диапазона) погрешности измерений напряжения аккумуляторной батареи, % | ±1,5 |
| Диапазон измерений активной мощности3, кВт | от 0 до 1,2-Рном |
| Пределы допускаемой приведенной (к верхнему пределу настроенного диапазона) погрешности измерений активной мощности, % | ±2,5 |
| Диапазон измерений температуры4, °С | от 40 до 120 |
| Пределы допускаемой абсолютной погрешности измерений температуры5, °С | ±4 |
| Диапазон измерений уровня топлива4, 6, % | от 0 до 100 |
| Пределы допускаемой приведенной (верхнему пределу диапазона) погрешности измерений уровня топлива5, % | ±4 |
| Диапазон измерений избыточного давления4, кгс/см2 | от 0 до 10 |
| Пределы допускаемой приведенной (верхнему пределу диапазона) погрешности измерений избыточного давления5, % | ±4 |
| 1 Погрешность измерений линейного напряжения нормирована для частоты переменного тока 50±3 Гц для исполнения с номинальной частотой измеряемой цепи 50 или 400±20 Гц для исполнения с номинальной частотой измеряемой цепи 400. 2 Указан максимальный диапазон отображения силы переменного тока, который соответствует диапазону от 0 до 2,3Тном (где 1ном - установленное значение номинального тока энергоагрегата). В качестве входного сигнала, подаваемого на измерительный канал через трансформатор тока, используется сила переменного тока с максимальным диапазоном от 0 до 10,4 А или напряжение переменного тока с максимальным диапазоном от 0 до 0,5 В. Действительное значение указано в паспорте на МКУ. 3 Pном - номинальное значение активной мощности, зависит от настроенного диапазона измерений переменного тока генератора и принимает значение до 455 кВт по каждой фазе. | |
4 Для подключения соответствующих первичных преобразователей с унифицированным выходным сигналом. Поддерживаемые входные сигналы каналов измерений температуры, уровня топлива и избыточного давления масла: напряжение постоянного тока - максимальный диапазон измерений от 0 до 5 В; сила постоянного тока -максимальный диапазон измерений от 4 до 20 мА; электрическое сопротивление постоянного тока - максимальный диапазон измерений от 0 до 173 Ом. Действительное значение и тип настроенного диапазона унифицированного входного сигнала зависит от подключаемых датчиков температуры, избыточного давления масла и уровня топлива и указывается в паспорте на МКУ.
5 Без учета погрешности подключаемых датчиков температуры, избыточного давления масла или уровня топлива.
6 Результаты измерений уровня топлива могут отображаться в литрах, в зависимости от заложенных установок в программном обеспечении, указанных в паспорте на МКУ._
Таблица 3 - Основные технические характеристики
| Наименования характеристики | Значение |
| Габаритные размеры (ширина хвысота х глубина), ±5 мм | 197x144x95 |
| Масса, кг, не более | 1,2 |
| Напряжение питания*, В | от 9 до 16 от 20 до 32 |
| Условия эксплуатации: температура окружающей среды, °С относительная влажность, %, не более | от -50 до +60 98 при температуре +25 °С |
| * D В соответствии с заказом | |
наносится типографским способом на индивидуальную этикетку согласно рисункам 2-7 и на титульный лист паспорта.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Модуль контроля и управления для электроагрегатов | см. рисунок 1 | 1 шт. |
| Руководство по эксплуатации | БЦЖИ.424337.130 РЭ | 1 экз. |
| Паспорт | БЦЖИ.424337.130 ПС | 1 экз. |
приведены в разделе 1 «Описание работы» руководства по эксплуатации БЦЖИ.424337.130 РЭ.
Приказ Росстандарта от 14 мая 2015 г. № 575 Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 110-8 до 100 А в диапазоне частот от 110-1 до 1106 Гц
Приказ Росстандарта от 3 сентября 2021 г. № 1942 Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 110-1 до 2109 Гц
Приказ Росстандарта от 30 декабря 2019 г. № 3457 Об утверждении Государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы
ГОСТ 8.551-2013 ГСИ. Государственная поверочная схема для средств измерений электрической мощности и электрической энергии в диапазоне частот от 1 до 2500 Гц
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
БЦЖИ.424337.130ТУ Модуль контроля и управления для электроагрегатов МКУ. Технические условия
Правообладатель
Общество с ограниченной ответственностью «Микросистема»
(ООО «Микросистема»)
ИНН 4025448666
Адрес: 249035, Калужская область, г. Обнинск, ул. Ленина, д. 121, пом. 512 Телефон: +7 (484) 392-68-21 E-mail: mks.obninsk@mail.ru
