| Номер в госреестре | 86169-22 |
| Наименование СИ | Датчики силоизмерительные тензорезисторные универсальные |
| Обозначение типа СИ | ДСТУ |
| Изготовитель | "ЦАГИ", Московская область, г. Жуковский (изготовлены в 1988 г.) |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики силоизмерительные тензорезисторные ДСТУ (далее - датчики) предназначены для измерений силы (преобразования статических усилий в аналоговый электрический сигнал, пропорционально измеряемому усилию под воздействием силы растяжения или сжатия).
Принцип действия датчиков основан на преобразовании упругой деформации элемента, возникающей под действием приложенной нагрузки в аналоговый электрический сигнал. Сигнал пропорционален измеряемому усилию.
Датчики имеет индивидуальную градуировочную характеристику. Индивидуальные значения коэффициентов аппроксимирующего полинома заносятся в паспорт каждого датчика.
Конструктивно датчики выполнены в корпусе цилиндрической формы. Основным узлом датчика является упругий элемент, расположенный в корпусе и составляющий с ним единую деталь. На поверхность упругого измерительного элемента наклеены тензорезисторы, соединенные в мостовую электрическую цепь. Электрическая схема содержит элементы компенсации температурных воздействий на выходной сигнал. Для усиления электрического сигнала применяются нормирующие усилители, встроенные в корпус датчика.
Датчики силы изготовлены с двумя мостовыми схемами с отдельными унифицированными разъемами.
Датчики являются универсальными, поэтому в верхней части конструкции датчиков предусмотрено внешнее резьбовое соединение, а в нижней части внутреннее резьбовое соединение для стационарного крепления. У датчиков с номинальной нагрузкой 0,5 и 1 тс предусмотрены только внутренние резьбовые соединения.
Конструкция корпуса датчиков силы обеспечивает ограничение доступа к определенным частям в целях предотвращения несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений.
На маркировочной табличке датчика, которая крепится на корпусе датчика указывается:
- модификация;
- номинальная нагрузка;
- номинальное значение напряжения питания;
- заводской номер;
- изготовитель;
- год выпуска.
Заводской номер в числовом формате, состоящий из 4 цифр, наносится на маркировочную табличку типографическим способом.
Структура условного обозначения ДСТУ-Х, где Х - номинальная нагрузка (тс).
К датчикам данного типа относятся датчики силы следующих модификаций: ДСТУ-0,5: зав. № 0101, 0102, 0103, 0104, 0105, ДСТУ-1: зав. № 0201, 0202, 0203, 0204, 0205, 0206, 0207, 0208, 0209, 0210, ДСТУ-2: 0601, 0602, 0603, 0604, 0605, ДСТУ-5: зав. № 0301, 0302, 0303, 0304, 0305, 0306, 0307, 0308, 0309, 0310, 0311, 0312, 0313, 0314, 0315, 0316, 0317, 0318, 0319, 0320, 0607, 0608, 0609, 0610, 0611, 0612, 0613, 0701, 0702, 0703, ДСТУ-10: зав. № 0406, 0408, 0418, 0419, 0420, 0421, 0422, 0425, 0426, 0427, 0428, 0431, 0432, 0435, 0437, 0438, 0455, 0481, 0441, 0444, ДСТУ-20: зав. № 0620, 0644, 0645, 0646, 0647, 0648, 0649, 0650, 0651, 0652, 0655, 0656, 0657, 0658, 0660, 0661, 0662, 0663, 0664, 0665, ДСТУ-50: зав. № 0668, 0669, 0670, 0671, 0672, 0673, 0674, 0677, 0678, 0679.
Знак поверки наносят на свидетельство о поверке (в случае его оформления).

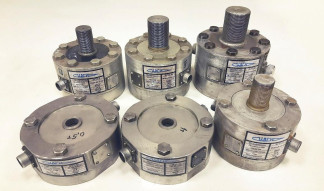

Общий вид датчиков приведен на рисунке 1.
Рисунок 1 - Общий вид датчиков
Программное обеспечение отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | ||||||
| Модификация | ДСТУ- 0,5 | ДСТУ- 1 | ДСТУ- 2 | ДСТУ- 5 | ДСТУ- 10 | ДСТУ- 20 | ДСТУ- 50 |
| Номинальная нагрузка, кН (тс) | ) 6 | 9,81 (1) | 19,61 (2) | 49,03 (5) | 98,07 (10) | 196,13 (20) | 490,33 (50) |
| Нижний предел измерений силы, % от номинальной нагрузки | 10 | ||||||
| Пределы допускаемой относительной погрешности измерений силы*, % | ±0,5; ±1; ±2 | ||||||
| * Указываются в паспорте | |||||||
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение | ||||||
| Модификация | ДСТУ -0,5 | ДСТУ -1 | ДСТУ -2 | ДСТУ -5 | ДСТУ -10 | ДСТУ -20 | ДСТУ -50 |
| Диапазон выходного сигнала*, В | 6±4; ±10 | ||||||
| Напряжение питания постоянного тока, В | от 6 до 24 | ||||||
| Габаритные размеры, мм, не более - длина - высота | 180 70 | 180 70 | 160 140 | 170 150 | 180 160 | 180 180 | 260 250 |
| Масса, кг, не более | 6 | 6 | 7 | 10 | 12 | 14 | 40 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более | от +15 до +25 80 | ||||||
| * Указывается в паспорте | |||||||
наносится на титульные листы эксплуатационных документов типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Датчик силоизмерительный тензорезисторный с нормирующими усилителями | ДСТУ | 1 шт. |
| Руководство по эксплуатации | 4У2.350.500 РЭ | 1 экз. на партию |
| Паспорт | 4У2.350.510-520 ПС | 1 экз. |
приведены в разд. 3 «Использование по назначению» руководства по эксплуатации.
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 22 октября 2019 г. № 2498 «Об утверждении государственной поверочной схемы для средств измерений силы».
Правообладатель
Федеральное государственное унитарное предприятие «Центральный аэрогидродинами-ческий институт имени профессора Н.Е. Жуковского» (ФГУП «ЦАГИ»)
ИНН 5013009056
Адрес: 140180, Московская область, г. Жуковский, ул. Жуковского, д.1
| Зарегистрировано поверок | 27 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
