| Номер в госреестре | 86170-22 |
| Наименование СИ | Датчики силоизмерительные тензорезисторные |
| Обозначение типа СИ | B101 |
| Изготовитель | Общество с ограниченной ответственностью "Японские измерительные технологии" (ООО "Японские измерительные технологии"), г. Москва |
| Год регистрации | 2022 |
| Срок свидетельства | 18.07.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики силоизмерительные тензорезисторные B101 (далее - датчики) предназначены для преобразования силы в измеряемую физическую величину (напряжение постоянного тока), пропорционально измеряемой силе при растяжении, сжатии, изгибе или срезе.
Принцип действия датчиков основан на преобразовании упругой деформации чувствительного элемента, возникающей под действием приложенной нагрузки в аналоговый электрический сигнал, пропорционально измеряемой силе.
Конструктивно датчики представляют собой упругие измерительные элементы цилиндрической формы. На поверхность или внутрь упругого измерительного элемента наклеены тензорезисторы, соединенные в мостовую электрическую цепь.
Электрическое подсоединение к измерительным усилителям осуществляется через унифицированные электрические разъемы.
Заводские номера в виде цифрового обозначения, состоящие из арабских цифр, наносятся на маркировочную табличку, наклеиваемую на корпус датчиков.
Конструкция датчиков обеспечивает ограничение доступа к наклеенным тензорезисторам в целях предотвращения несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений, путём заливки монтажных отверстий силиконом или двухкомпонентной эпоксидной смолой.

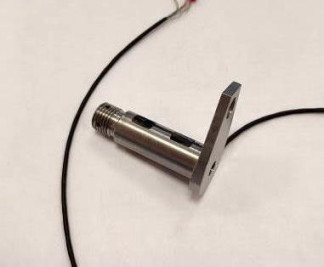

Общий вид датчиков с указанием мест пломбировки и мест нанесения заводского номер приведены на рисунках 2 - 6. Общий вид маркировочной таблички приведён на рисунке 1.
' ООО "ЯПОНСКИЕ ИЗМЕРИТЕЛЬНЫЕ ТЕХНОЛОГИИ"
Рисунок 1 - Общий вид маркировочной таблички
Маркировочная табличка, которая наклеивается на корпус датчиков, содержит следующую информацию:
Рисунок 3 - Общий вид датчиков B101-XKN-1
- наименование изготовителя;
- год изготовления;
- модель;
- заводской номер;
- номинальное усилие (F ном).
Нанесение знака поверки на датчики не предусмотрено.
Структура обозначения модели датчиков: B101-XKN-Y, где B101 - общее обозначение серии (типа);
X - номинальное усилие в кН (1; 10; 30; 50; 100; 250; 500; 1000);
KN - единица измерений силы - кН;
Y - группа буквенно-цифровых символов, обозначающих дополнительные сведения, не относящиеся к метрологическим характеристикам датчиков, например, обозначение конструктивного исполнения датчика, кабеля при наличии его в комплекте поставки и др. (данная группа буквенно-цифровых символов может принимать значения от 1 до 4 или отсутствовать в обозначении модели).
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |||||||
| Модель | Y § - 01 1B | B101-10KN-Y | B101-30KN-Y | B101-50KN-Y | B101-100KN-Y | B101-250KN-Y | >н Y-KN 0 О 5 - 01 и | B101-1000KN-Y |
| Номинальное усилие, Бном, кН | 1 | 10 | 30 | 50 | 100 | 250 | 500 | 1000 |
| Выходной сигнал при Бном, мВ/В | от 0,5 до 5,02) | |||||||
| Нижний предел измерений, % от Бном | 10 | |||||||
| Пределы допускаемой приведенной1) погрешности измерений силы, связанной с нелинейностью, у, % | ±0,5; ±1,0; ±2,5; ±5,02) | |||||||
| Предел допускаемой приведенной1) погрешности измерений силы, связанной с гистерезисом, v, % | 0,2; 0,5; 1,0; 3,02) | |||||||
| Предел допускаемой приведенной1) погрешности измерений силы, связанной с повторяемостью показаний, b ’, % | 0,25; 0,5; 1,0; 3,02) | |||||||
| VI ется в паспорте | ||||||||
| 1) - к выходному сигналу при Бно 2) - конкретное значение указыва | ||||||||
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение | |||||||
| Модель | >н § - 01 1B | >н - -N K О - 01 1B | B101-30KN-Y | >н - -N K О - 01 1B | B101-100KN-Y | B101-250KN-Y | >н Y-KN 0 О 5 - 01 1B | B101-1000KN-Y |
| Напряжение питания постоянного тока, В | от 2 до 10 | |||||||
| Габаритные размеры (диаметрхвысота) без | ||||||||
| выступающих частей, мм, не более | 35x120 | 50x200 | 85x300 | 100x400 | ||||
| Масса, кг, не более | 1,4 | 4,5 | 20 | 40 | ||||
| Условия эксплуатации: | ||||||||
| - температура окружающей среды, °С | от +15 до +25 | |||||||
| - относительная влажность, % | от 20 до 80 | |||||||
наносится на титульные листы эксплуатационной документации типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Датчик силоизмерительный тензорезисторный B101 | - | 1 шт. |
| Паспорт | БТМВ.404176.101 ПС | 1 экз. |
| Руководство по эксплуатации | БТМВ.404176.101 РЭ | 1 экз. |
приведены в разделе 3 «Монтаж датчика и проведение измерений» руководства по эксплуатации на датчик.
Нормативные документы, устанавливающие требования к средству измерений
Приказ Федерального агентства по техническому регулированию и метрологии от 22 октября 2019 г. № 2498 Об утверждении Государственной поверочной схемы для средств измерений силы
ТУ 26.51.66-101-88450892-2021 Датчики силоизмерительные тензорезисторные B101. Технические условия
Правообладатель
Общество с ограниченной ответственностью «Японские измерительные технологии» (ООО «Японские измерительные технологии»)
ИНН 7725648641
Адрес: 115432, г. Москва, 2-й Кожуховский проезд, дом 29, корпус 2, строение 16 Телефон: +7 (495) 971-84-13 E-mail: info@tmljp.ru Сайт: https://www.tmljp.ru
